UFI FILTERS

FRA Zpětné filtry

Popis

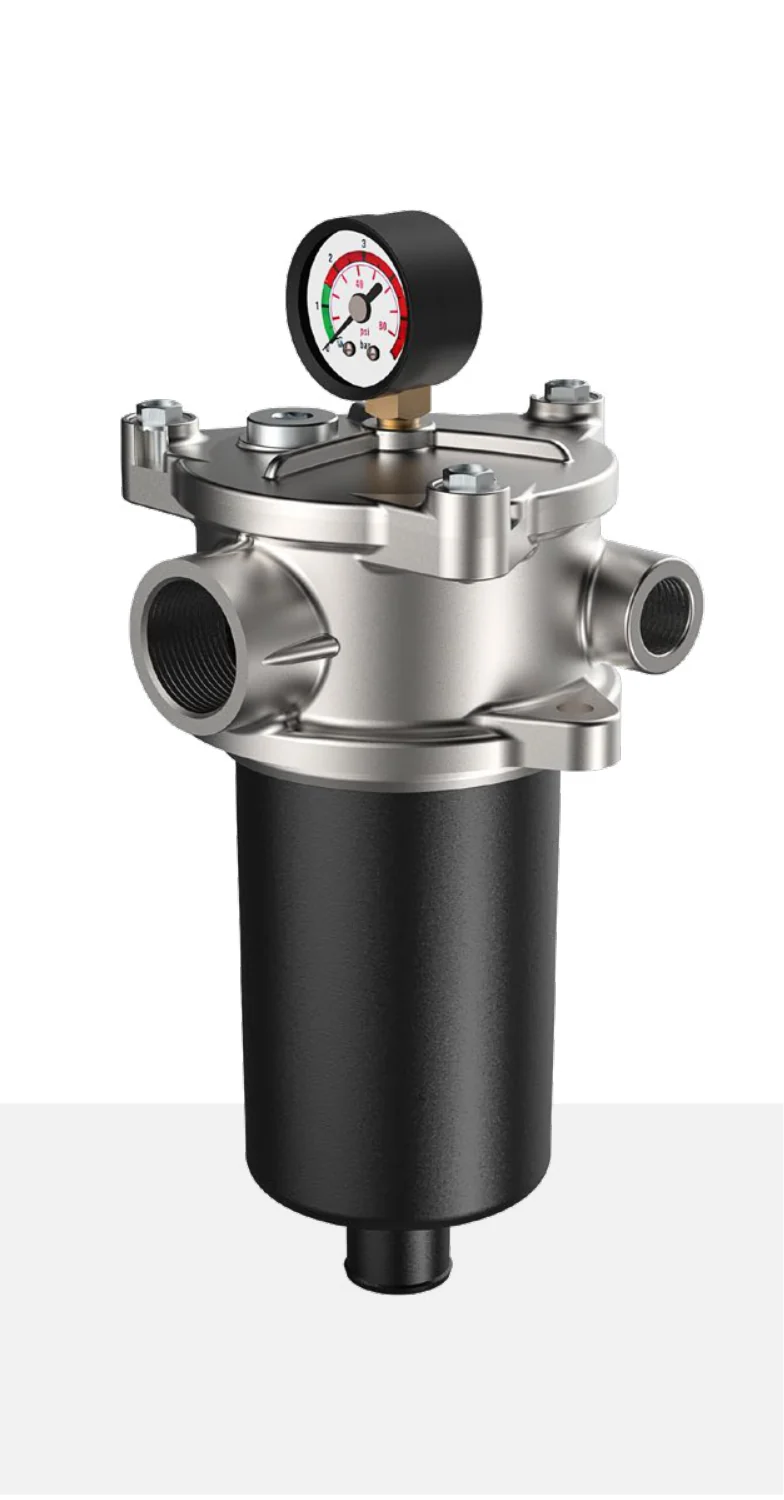

Zpětný filtr pro montáž na víko nádrže

Materiály

Hlava a víko:
slitina hliníku
Nádoba:
polyamid pro FRA21-31-32-33-41
pozinkovaná ocel pro FRA11-42-51-52-53-5D
Obtokový ventil:
polyamid
Těsnění:
NBR (nitril) – FKM (fluoroelastomer) na vyžádání
Pouzdro indikátoru:
mosaz

Tlak

Max. pracovní:
300 kPa (3 bar)
Zborcení, diferenční pro filtrační vložku (ISO 2941):
300 kPa (3 bar)

Obtokový ventil

Nastavení: 170 kPa (1,7 bar) ± 10 %

Průtok

Qmax 700 l/min

Pracovní teplota

Od −25 °C do +110 °C

Kompatibilita (ISO 2943)

Plná s kapalinami: HH-HL-HM-HV-HTG (podle ISO 6743/4)
Pro jiné než výše uvedené kapaliny kontaktujte prosím náš zákaznický servis.


Hydraulické schéma

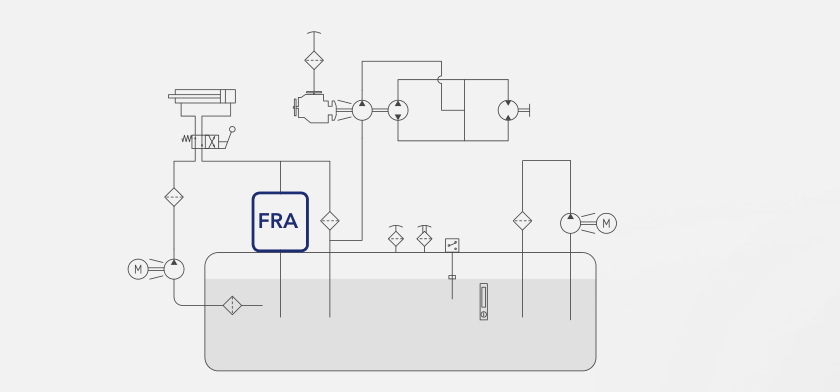

Hydraulické schéma se zpětným filtrem FRA na zpětném vedení do nádrže

Objednací klíč a volitelné možnosti

F R Ařada kompletního filtru
□□velikost a délka
□typ přípojky
□□velikost přípojky
□obtokový ventil
□těsnění
□□médium FormulaUFI
□□indikátor zanesení
□příslušenství
Xdalší příslušenství

Filtrační vložka: E R A + velikost a délka + těsnění + médium FormulaUFI.

Velikosti a délky: 11, 21, 31, 32, 33, 41, 42, 51, 5A, 52, 5B, 5C, 53, 5D. Tabulka ukazuje, které volby jsou k dispozici pro kterou velikost (– = není k dispozici).

Volba 11 21 31 32 33 41 42 51 5A 52 5B 5C 53 5D Dostupnost
Typ přípojky · Pozice 3
B = závit BSP B B B B B B B B B B B B B B všechny velikosti
N = závit NPT N N N N N N N N N N N N N N všechny velikosti
S = závit SAE – S S S S S S S S S S S S S FRA 21, 31, 32, 33, 41, 42, 51, 5A, 52, 5B, 5C, 53, 5D
F = příruba SAE 3000 psi – – – – – – – F F F F F F F FRA 51, 5A, 52, 5B, 5C, 53, 5D
Velikost přípojky · Pozice 4
03 = 3/8" 03 – – – – – – – – – – – – – FRA 11
04 = 1/2" – 04 04 – – – – – – – – – – – FRA 21, 31
06 = 3/4" – – 06 06 06 – – – – – – – – – FRA 31, 32, 33
08 = 1" – – – 08 08 08 08 – – – – – – – FRA 32, 33, 41, 42
10 = 1" 1/4 (F10 není k dispozici) – – – – – 10 10 10 10 10 – – – – FRA 41, 42, 51, 5A, 52
12 = 1" 1/2 (* F12 k dispozici pouze pro FRA4+) – – – – – (*) (*) 12 12 12 – – – – FRA 41, 42, 51, 5A, 52 (FRA41: (*); FRA42: (*))
16 = 2" (F16 není k dispozici) – – – – – – – 16 16 16 16 16 16 16 FRA 51, 5A, 52, 5B, 5C, 53, 5D
20 = 2" 1/2 (pouze F20) – – – – – – – 20 20 20 20 20 20 20 FRA 51, 5A, 52, 5B, 5C, 53, 5D
Obtokový ventil · Pozice 5
B = 170 kPa (1,7 bar) X B B B B B B B B B B B B B všechny velikosti (FRA11: X)
Těsnění · Pozice 6
N = NBR (nitril) N N N N N N N N N N N N N N všechny velikosti
F = FKM (fluoroelastomer) F F F F F F F F F F F F F F všechny velikosti
G = úprava pro voda-glykol G G G G G G G G G G G G G G všechny velikosti
Filtrační médium FormulaUFI · Pozice 7
FA = FormulaUFI.MICRON 5 µm(c) β>1 000 FA FA FA FA FA FA FA FA FA FA FA FA FA FA všechny velikosti
FB = FormulaUFI.MICRON 7 µm(c) β>1 000 FB FB FB FB FB FB FB FB FB FB FB FB FB FB všechny velikosti
FC = FormulaUFI.MICRON 12 µm(c) β>1 000 FC FC FC FC FC FC FC FC FC FC FC FC FC FC všechny velikosti
FD = FormulaUFI.MICRON 21 µm(c) β>1 000 FD FD FD FD FD FD FD FD FD FD FD FD FD FD všechny velikosti
CC = FormulaUFI.CELL 10 µm β>2 CC CC CC CC CC CC CC CC CC CC CC CC CC CC všechny velikosti
CD = FormulaUFI.CELL 25 µm β>2 CD CD CD CD CD CD CD CD CD CD CD CD CD CD všechny velikosti
ME = FormulaUFI.WEB 60 µm ME ME ME ME ME ME ME ME ME ME ME ME ME ME všechny velikosti
Indikátor zanesení · Pozice 8
01 = přípojka 1/8", zaslepená 01 01 01 01 01 01 01 01 01 01 01 01 01 01 všechny velikosti
30 = manometr, zadní připojení 30 30 30 30 30 30 30 30 30 30 30 30 30 30 všechny velikosti
32 = manometr, spodní připojení 32 32 32 32 32 32 32 32 32 32 32 32 32 32 všechny velikosti
P1 = tlakový spínač SPDT (přepínací kontakt) P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 P1 všechny velikosti
Příslušenství · Pozice 9
W = bez příslušenství W W W W W W W W W W W W W W všechny velikosti
P = s plnicí zátkou P P P P P P P P P P P P P P všechny velikosti
Další příslušenství · Pozice 10
X = žádné další příslušenství není k dispozici X X X X X X X X X X X X X X všechny velikosti

Náhradní díly

Těleso filtru

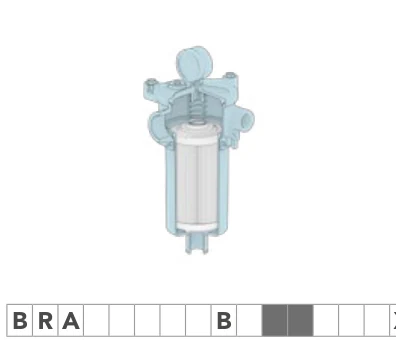

Těleso filtru – objednací kód BRA … B … X
Filtrační vložka

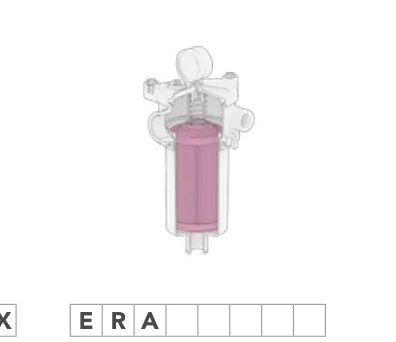

Filtrační vložka – objednací kód ERA …

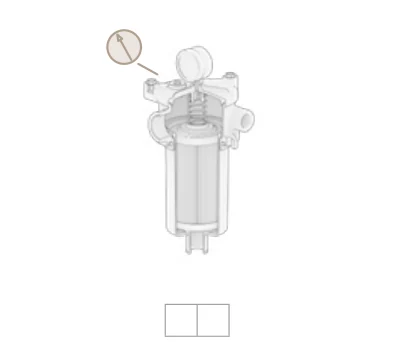

Indikátor zanesení
Indikátor zanesení – dvoumístný kód

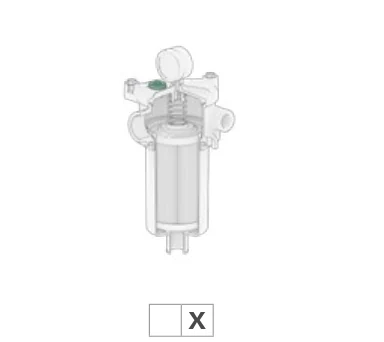

Příslušenství
Příslušenství – kód … X

Sada náhradních těsnění

Filtr NBR FKM
FRA11 521.0032.2 521.0039.2
FRA21 521.0012.2 521.0040.2
FRA31-32-33 521.0013.2 521.0041.2
FRA41-42 521.0014.2 521.0043.2
FRA51-5A-52-5B-5C-53-5C 521.0015.2 521.0044.2

Náhradní pružina

Filtr Objednací č.
FRA11 008.0032.1
FRA21 008.0149.1
FRA31-32-33 008.0003.1
FRA41-42 008.0151.1
FRA51-5A-52-5B-5C-53-5C 008.0028.1

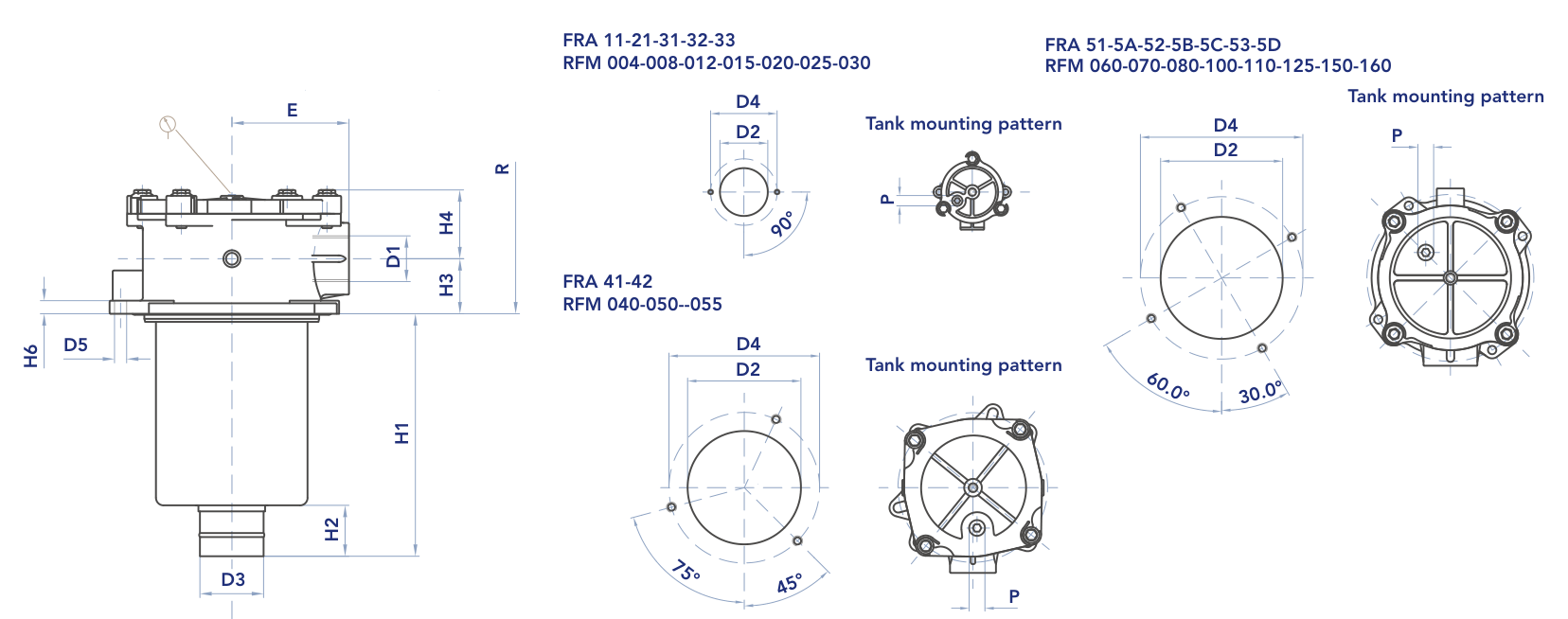

Montážní výkres

Příslušenství – kód … X
Vrtací obrazce pro montáž na nádrž („Tank mounting pattern“): FRA 11-21-31-32-33 / RFM 004-008-012-015-020-025-030 · FRA 41-42 / RFM 040-050-055 · FRA 51-5A-52-5B-5C-53-5D / RFM 060-070-080-100-110-125-150-160

Těleso filtru [mm]

Typ D1 min D2 max D2 D3 D4 D5 E H1 H2 H3 H4 H6 P R kg
FRA11 3/8" 50 50 12 80 6,5 40 59 16 12 33 9 1/8" 90 0,30
FRA21 1/2" 67 68 24 90 6,5 50 85 20 22 33 9 3/8" 120 0,45
FRA31 1/2"-3/4" 89 90 28 115 9 67 107 25 28 47 10 3/8" 150 0,80
FRA32 3/4" - 1" 89 90 28 115 9 67 150 25 28 47 10 3/8" 190 0,95
FRA33 3/4" - 1" 89 90 40 115 9 67 234 30 28 47 10 3/8" 270 1,10
FRA41 1" - 1"1/4 - 1"1/2 126 131 40 175 10,5 95 248 50 35 56 13 1/2" 289 2,10
FRA42 1" - 1"1/4 - 1"1/2 126 131 40 175 10,5 95 268 30 35 56 13 1/2" 306 2,30
FRA51 1"1/4 - 1"1/2 - 2" - 2"1/2 174 180 50 220 10,5 115 178 50 55 69 13 1/2" 250 3,10
FRA5A 1"1/4 - 1"1/2 - 2" - 2"1/2 174 180 50 220 10,5 115 240 50 55 69 13 1/2" 315 3,50
FRA52 1"1/4 - 1"1/2 - 2" - 2"1/2 174 180 63,5 220 10,5 115 240 50 55 69 13 1/2" 315 3,60
FRA5B 2" - 2"1/2 174 180 63,5 220 10,5 115 240 50 55 69 13 1/2" 315 3,65
FRA5C 2" - 2"1/2 174 180 63,5 220 10,5 115 240 50 55 69 13 1/2" 250 3,65
FRA53 2" - 2"1/2 174 180 63,5 220 10,5 115 285 50 55 69 13 1/2" 355 4,10
FRA5D 2" - 2"1/2 174 180 63,5 220 10,5 115 300 50 55 69 13 1/2" 370 4,30

Filtrační vložka

Typ A B* C kg Plocha F+ [cm²] Plocha C+ [cm²] Plocha M+ [cm²]
ERA11 38 13 50 0,05 270 345 200
ERA21 52 24 70 0,10 310 380 240
ERA31 70 28 85 0,20 620 990 460
ERA32 70 28 130 0,25 1 000 1 600 740
ERA33 70 40 210 0,40 1 660 2 670 1 220
ERA41 99 40 211 0,75 3 800 4 280 1 900
ERA42 99 40 250 0,90 4 550 5 100 2 270
ERA51 130 51 140 1,00 4 140 4 360 1 800
ERA5A 130 51 200 1,10 5 840 6 460 2 730
ERA52 130 63 200 1,35 5 840 6 460 2 700
ERA5B 130 63 200 1,45 7 070 7 070 2 700
ERA5C 130 63 232 1,50 7 280 7 600 3 040
ERA53 130 63 251 1,55 7 500 8 350 3 450
ERA5D 130 63 266 1,60 8 000 8 800 3 730

* Rozměr připojení. Rozměry A, B, C v mm. Plocha = filtrační plocha média F+, C+, M+ v cm².

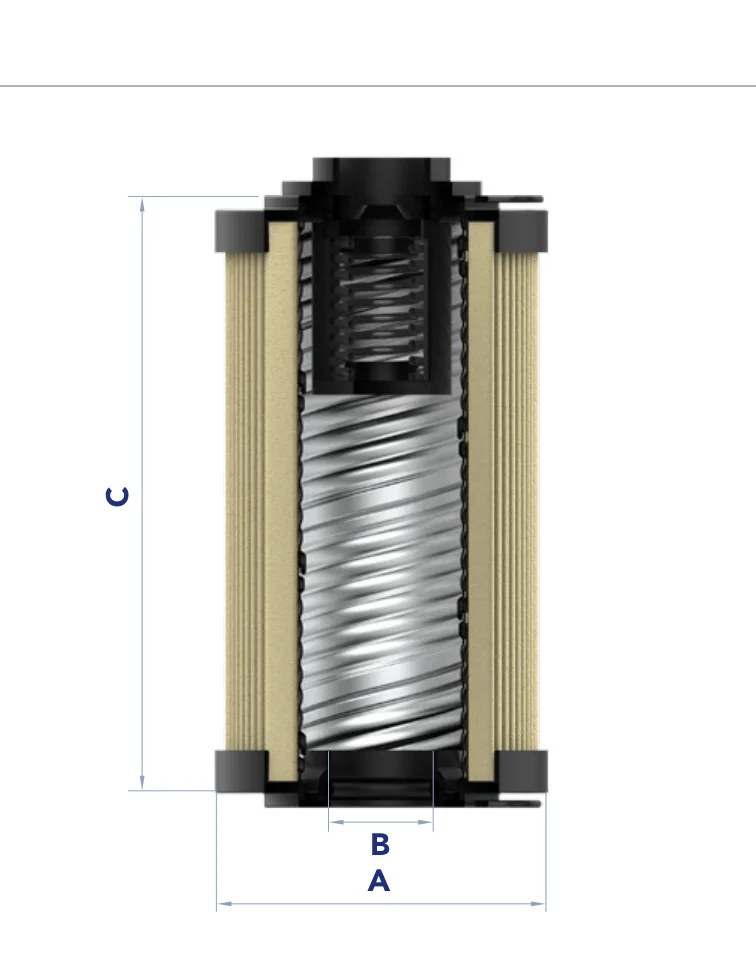

Vložka ERA

Údržba

  1. Zastavte zařízení a ověřte, že ve filtru není tlak.
  2. Povolte šrouby (1), až se víko (2) dá volně otočit ve směru hodinových ručiček.
  3. Sejměte víko (2) a pružinu (3) pod ním. Upozornění: s indikátorem zanesení (7), je-li namontován, zacházejte opatrně.
  4. Vyjměte znečištěnou filtrační vložku (4) za její rukojeť.
    Upozornění: Použité filtrační vložky a díly filtru znečištěné olejem jsou klasifikovány jako „nebezpečný odpad“ a musí být zlikvidovány podle místních předpisů oprávněnými firmami.
  5. Zkontrolujte objednací číslo filtrační vložky na štítku filtru nebo v objednacím klíči. Používejte pouze originální náhradní díly.
  6. Namažte O-kroužek vložky (5) olejem.
  7. Opatrně vložte čistou vložku na její místo.
  8. Nasaďte zpět pružinu (3).
  9. Zkontrolujte stav O-kroužku víka (6) a namažte jej olejem.
    Je-li poškozený, vyhledejte objednací číslo v tabulce sad náhradních těsnění.
  10. Nasaďte zpět víko (2) a utáhněte šrouby (1).

Příslušenství

Indikátor zanesení (7).
Je-li poškozený, vyšroubujte jej a nahraďte novým (objednací číslo viz objednací klíč). Naneste těsnicí prostředek na závity a zašroubujte až na doraz. Upozornění: přetažení může poškodit závit.

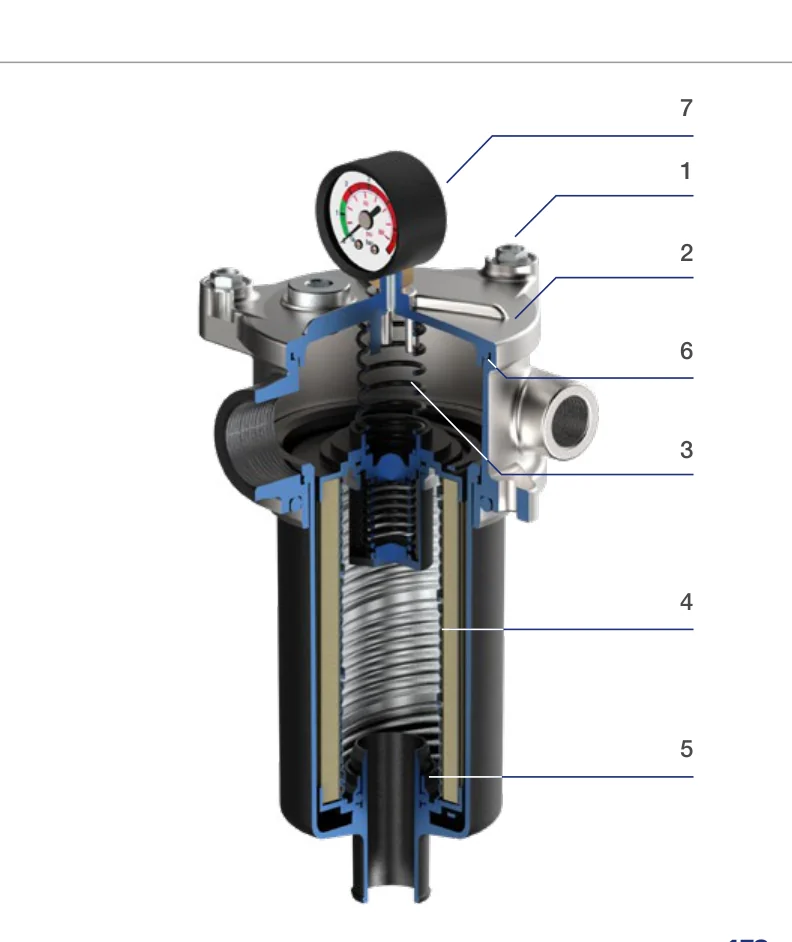

Řez filtrem FRA s pozicemi 1–7: šrouby, víko, pružina, filtrační vložka, O-kroužek vložky, O-kroužek víka, indikátor zanesení
1 šrouby · 2 víko · 3 pružina · 4 filtrační vložka · 5 O-kroužek vložky · 6 O-kroužek víka · 7 indikátor zanesení

Křivky tlakových ztrát (Δp)

„Tlaková ztráta sestavy (Δp)“ se získá sečtením tlakových ztrát tělesa filtru a čisté filtrační vložky při uvažovaném průtoku a musí být nižší než 50 kPa (0,5 bar). V žádném případě by tato hodnota neměla překročit 1/3 nastavení obtokového ventilu.

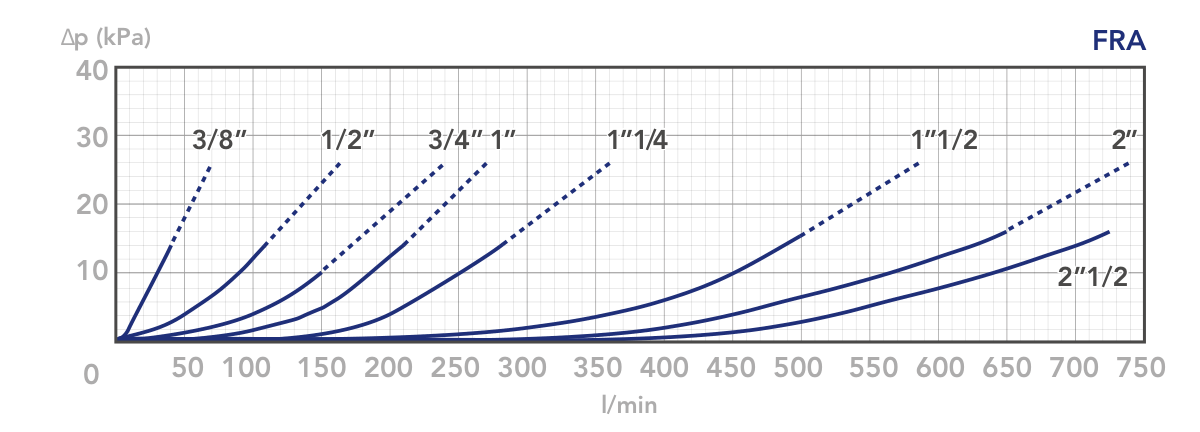

Tlaková ztráta tělesa filtru (závisí hlavně na velikosti přípojky)

Graf tělesa RFA UFI

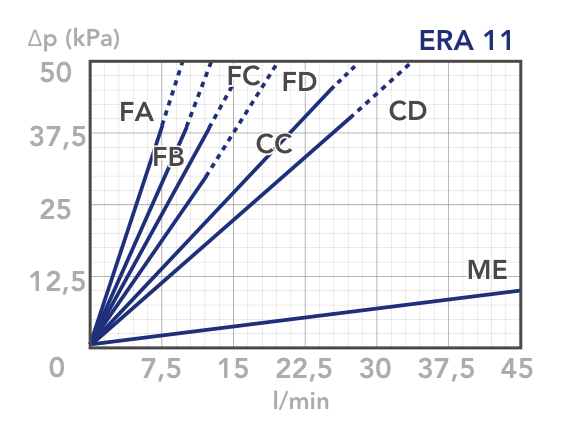

Tlaková ztráta čisté filtrační vložky s médii F+, C+ a ME (závisí na vnitřním průměru vložky i na filtračním médiu)

Řez filtrem FRA s pozicemi 1–7: šrouby, víko, pružina, filtrační vložka, O-kroužek vložky, O-kroužek víka, indikátor zanesení

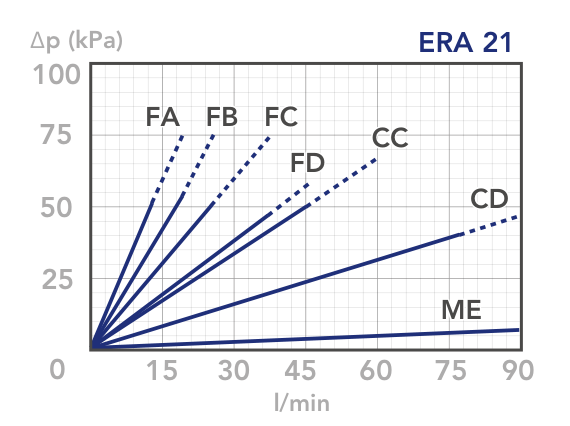

Tlaková ztráta vložky ERA 21 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

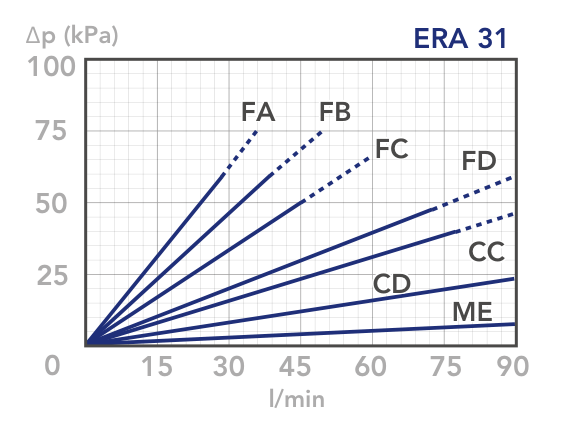

Tlaková ztráta vložky ERA 31 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

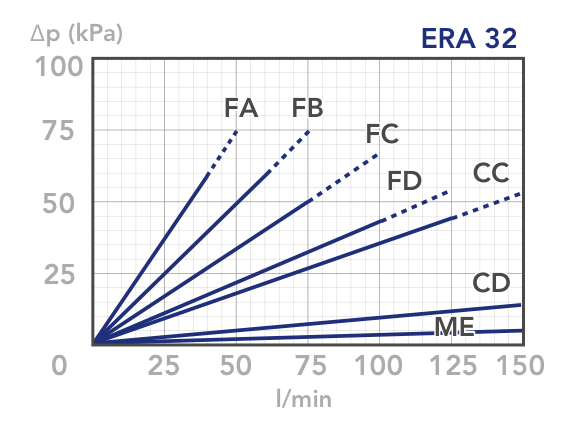

Tlaková ztráta vložky ERA 32 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

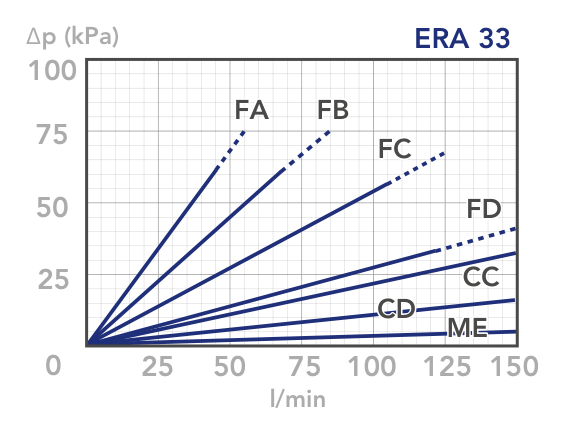

Tlaková ztráta vložky ERA 33 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

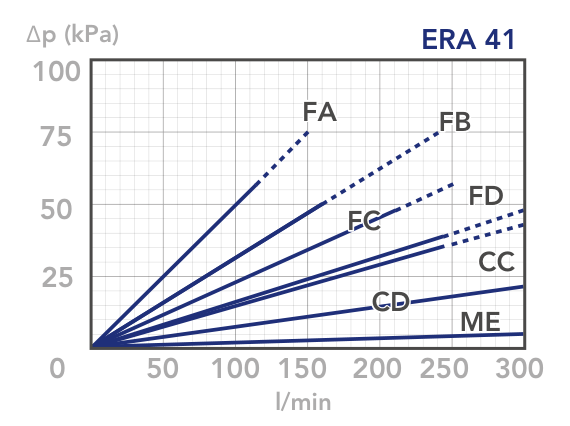

Tlaková ztráta vložky ERA 41 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

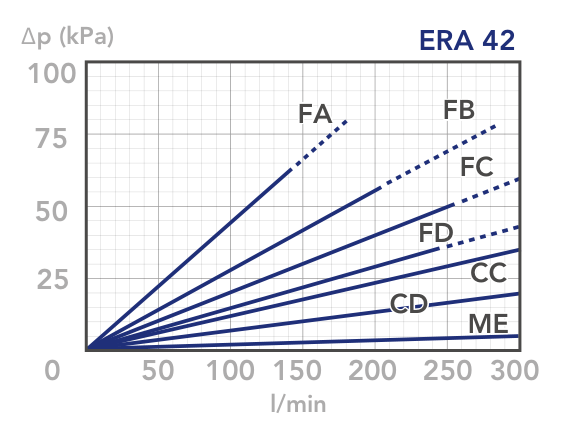

Tlaková ztráta vložky ERA 42 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

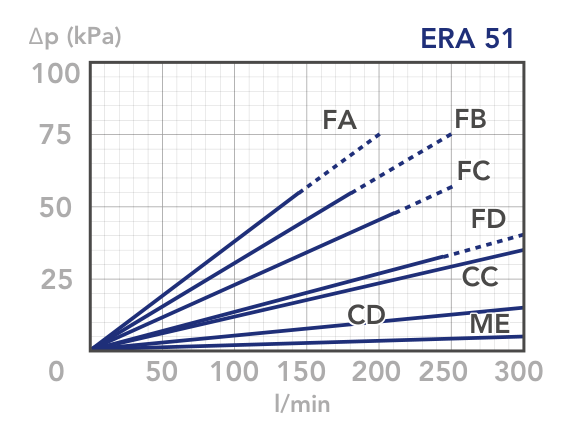

Tlaková ztráta vložky ERA 51 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

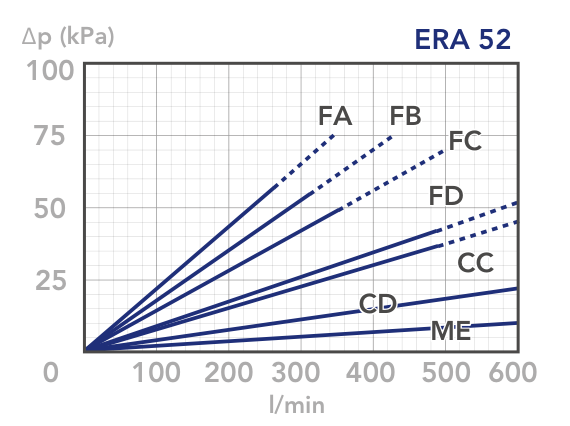

Tlaková ztráta vložky ERA 52 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

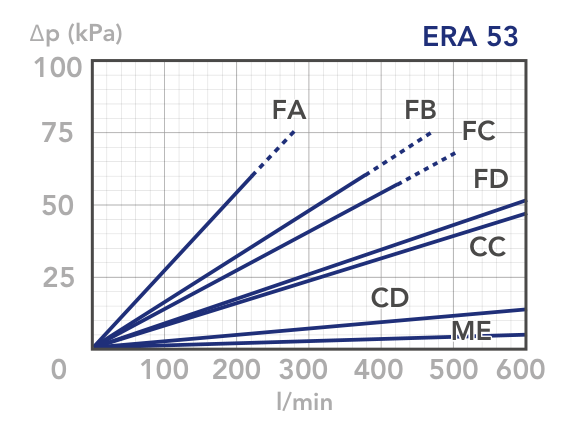

Tlaková ztráta vložky ERA 53 Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

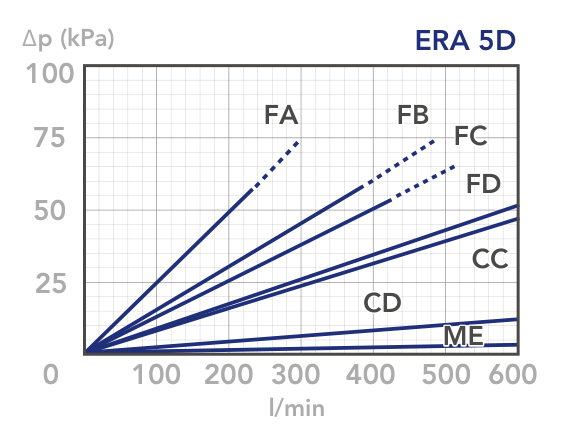

Tlaková ztráta vložky ERA 5D Δp [kPa] v závislosti na průtoku [l/min] pro média FA, FB, FC, FD, CC, CD, ME

Tlaková ztráta obtokového ventilu

Při volbě velikosti filtru je nutné tyto křivky zohlednit, pokud se předpokládá, že průtokové špičky bude pohlcovat obtokový ventil; ventil musí mít také vhodné provedení, aby nevznikaly tlakové špičky. Tlaková ztráta ventilu je přímo úměrná měrné hmotnosti kapaliny.

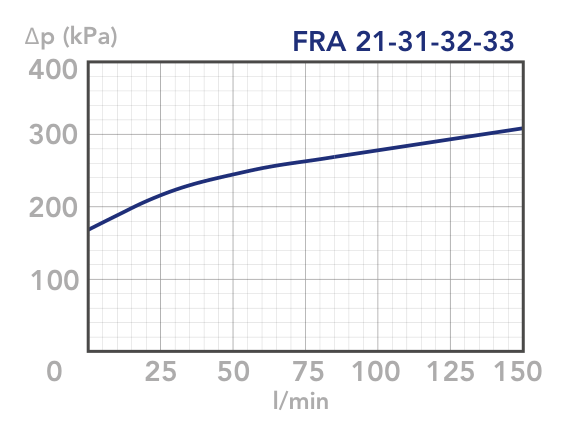

Tlaková ztráta obtokového ventilu FRA 21-31-32-33 Δp [kPa] v závislosti na průtoku [l/min]

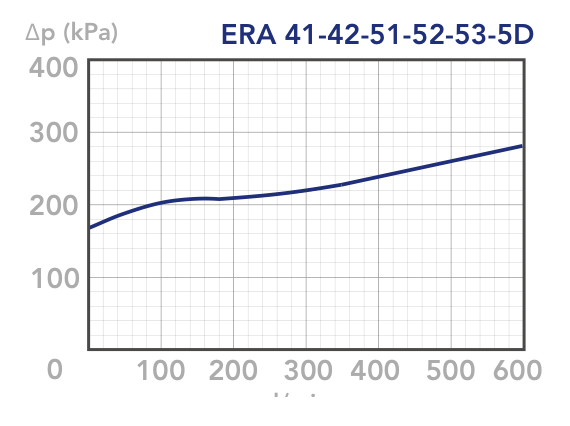

Tlaková ztráta obtokového ventilu ERA 41-42-51-52-53-5D Δp [kPa] v závislosti na průtoku [l/min]

Upozornění

Všechny křivky byly získány s minerálním olejem o kinematické viskozitě 30 cSt a měrné hmotnosti 0,86 kg/dm³; u kapalin s jinými vlastnostmi zohledněte koeficienty popsané v úvodní části tohoto katalogu. Všechny křivky vycházejí ze zkoušek provedených v laboratoři UFI FILTERS HYDRAULICS podle specifikace ISO 3968. V případě nesouladu zkontrolujte úroveň kontaminace, viskozitu a vlastnosti použité kapaliny.
