Vysokotlaké filtry MANN+HUMMEL

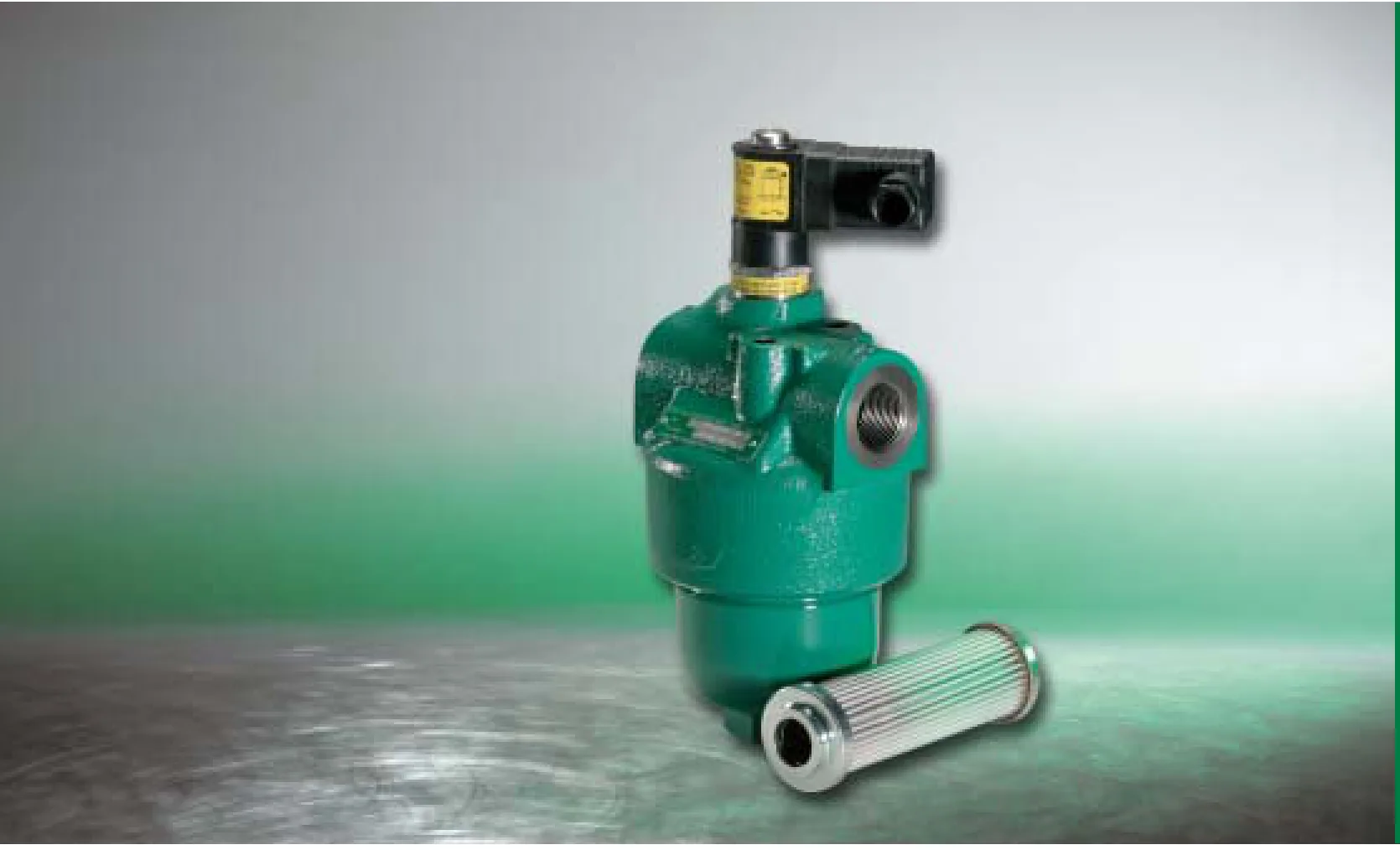

Pouzdra pro vysokotlaké filtry MANN+HUMMEL

Pouzdra pro vysokotlaké filtry MANN+HUMMEL podle DIN 24 550 se používají především pro filtraci mazacího oleje a hydraulických kapalin v motorech a zařízeních. K filtraci polyuretanových složek se dodává provedení se speciální filtrační vložkou.

Přehled výhod:

  • vysokotlaká hydraulika do 400 barů,
  • jmenovitý průtok 20 l/min. až 125 l/min,
  • univerzální spektrum aplikací díky různým jemnostem použitých filtrů,
  • alternativně se dodávají s servisními spínači, servisními indikátory a obtokovými ventily (viz str. 106+107),
  • robustní provedení s hlavou filtru z tvárné litiny a tělesa filtru z oceli.

Konstrukce

Vysokotlaký filtr se skládá z pouzdra filtru, hlavy filtru se dvěma závity pro připojení na potrubí jakož i vyměnitelné filtrační vložky MANN+HUMMEL řady HD. Filtrační vložka má díky velké účinné filtrační ploše vysokou schopnost zachytávat nečistoty. Konstrukce a výztuž skladů filtrační vložky umožňují rozdíly tlaků od 10 barů do 180 barů (1 MPa do 18 MPa), zkoušeno podle DIN ISO 2941.

Montáž a údržba:

  • montáž do vysokotlakého potrubí,
  • musí být respektován směr průtoku podle označení na závitech,
  • otevření vysokotlakého pouzdra běžným klíčem s očkem,
  • výměna filtrační vložky HD podle intervalu údržby,
  • kontrola a eventuální výměna těsnění mezi hlavou filtru a tělesem filtru,
  • uzavření pouzdra.

Dodávaná provedení:

  • bez obtokového ventilu bez servisního indikátoru

Servisní indikátor popř. servisní spínač a obtokový ventil musí být vzájemně zkombinovány tak, aby potřeba servisního zásahu na filtru byla signalizována dříve, než se obtokový ventil otevře.

  • s obtokovým ventilem a servisním indikátorem
  • s obtokovým ventilem a se servisním spínačem

  • bez obtokového ventilu a se servisním spínačem

Vysokotlaké filtry

Provozní tlak: 200 barů, do 25 l/min

  • Obsah filtru: 0,2 l
  • Hmotnost: asi 2 kg

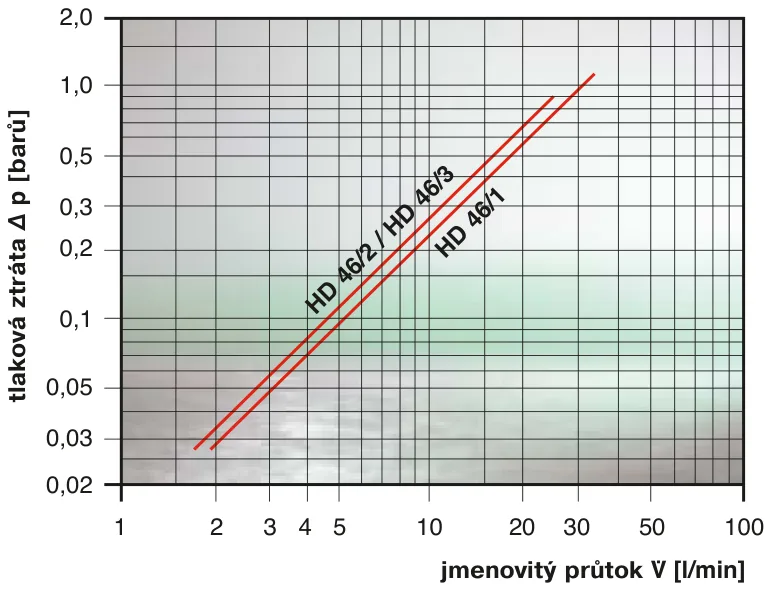

Charakteristiky

Průtočný odpor podle ISO 3968 při 32 mm2/s.

jmenovitý průtok V̇ [l/min], 2,0, 1,0, 0,5, 0,3, 0,2, 0,1, 0,05, 0,03, 0,02, 1, 2, 3 4 5, 10, 20, 30, 50, 100

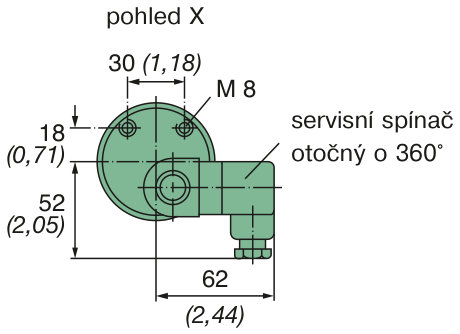

X

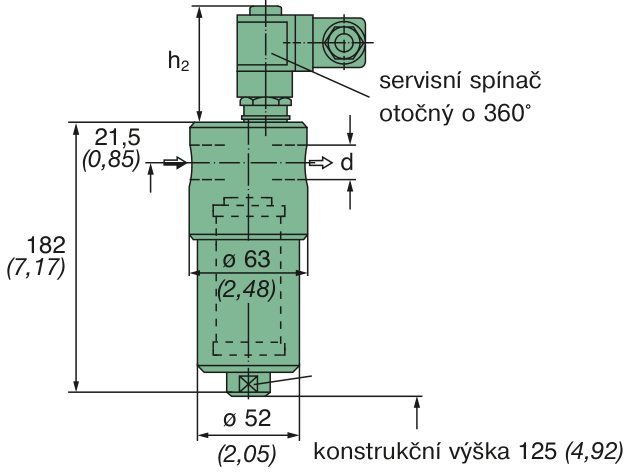

ø 52, (2,05), h2, konstrukční výška 125 (4,92), servisní spínač, otočný o 360°, 182, (7,17), 21,5, (0,85), d, ø 63, (2,48)s046-3.webp
Objednací číslo Jmenovitý průtok
[l/min]
[gpm]		 MANN-FILTER
(viz str. 38)		 Rozměry v mm (rozměry v palcích) Servisní
indikátor 1)
d h2
67 201 62 101 25
(6,6)		 HD 46/2 M 18x1,5 13
(0,51)		 V
67 201 62 126 20
(5,3)		 HD 46/1 G 3/8” 63
(2,48)		 S
67 201 62 116 25
(6,6)		 HD 46/3 G 3/8” 63
(2,48)		 S

1) V = obtokový ventil (otvírací tlak 7 barů) S = servisní spínač spínací/rozpínací kontakt (volitelné)

Vysokotlaké filtry

Provozní tlak: 400 barů, do 60 l/min

  • Obsah filtru: 0,2 l
  • Hmotnost: asi 4,9 kg

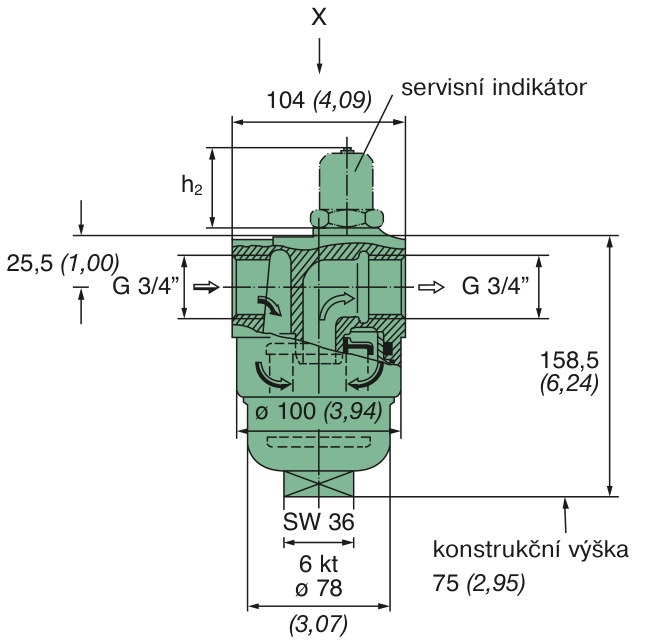

SW 36, h2, konstrukční výška, 75 (2,95), 25,5 (1,00), G 3/4”, X, 6 kt, ø 78, (3,07), servisní indikátor, 158,5, (6,24), 104 (4,09), ø 100 (3,94)

Charakteristiky

Průtočný odpor podle ISO 3968 při 32 mm2/s.

jmenovitý průtok V̇ [l/min], 2,0, 1,0, 0,5, 0,3, 0,2, 0,1, 0,05, 0,03, 5, 10, 20, 30, 50, 100, 200, 500

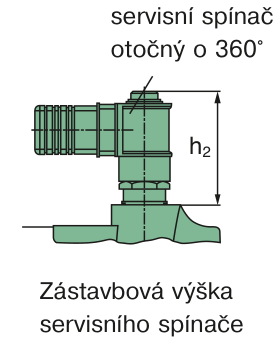

servisní spínač, otočný o 360°, h2

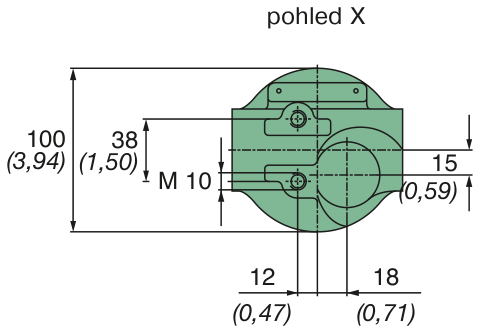

12, (0,47), 38, (1,50), M 10, 15 (0,59), 18, (0,71), pohled X

Zástavbová výška servisního spínače

Objednací číslo Jmenovitý průtok
[l/min]
[gpm]		 MANN-FILTER
(viz str. 38)		 Rozměry v mm
(rozměry v palcích)
h2		 Servisní
indikátor 1)
67 300 62 156 60
(15,85)		 HD 65 11,5
(0,45)		 –
67 300 62 166 60
(15,85)		 HD 65 53,5
(2,11)		 A a V
67 300 62 176 60
(15,85)		 HD 65 70,5
(2,78)		 S a V
67 300 62 202 45
(11,88)		 HD 65/2 11,5
(0,45)		 –
67 300 62 212 45
(11,88)		 HD 65/2 53,5
(2,11)		 A a V
67 300 62 222 45
(11,88)		 HD 65/2 70,5
(2,78)		 S a V
67 300 62 180 35
(9,25)		 HD 65/1 70,5
(2,78)		 S

1) A = servisní indikátor
V = obtokový ventil (otvírací tlak 7 barů) S = servisní spínač spínací/rozpínací kontakt (volitelné)

Vysokotlaké filtry

Provozní tlak: 400 barů, do 85 l/min

  • Obsah filtru: 0,4 l
  • Hmotnost: asi 5,6 kg

X

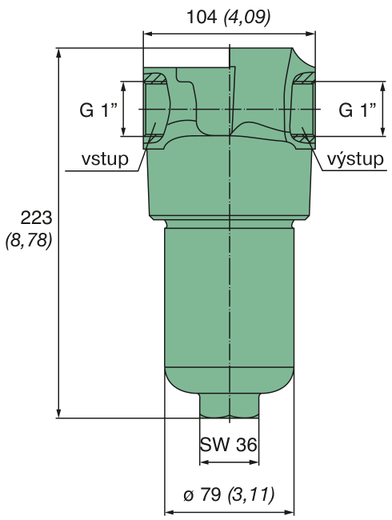

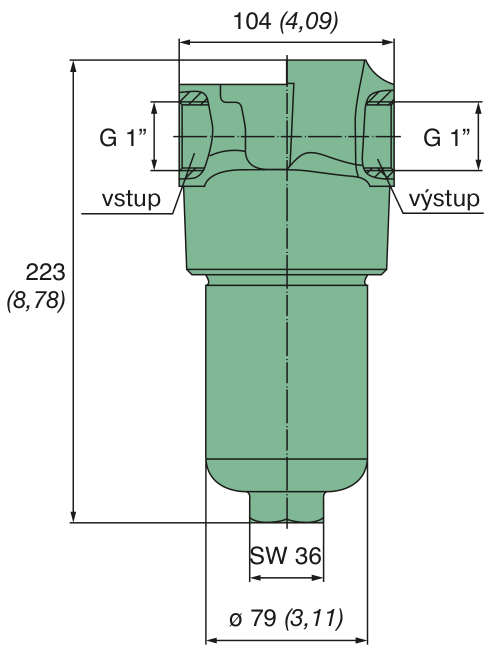

SW 36, 223, (8,78), G 1”, ø 79 (3,11), výstup, 104 (4,09), vstup

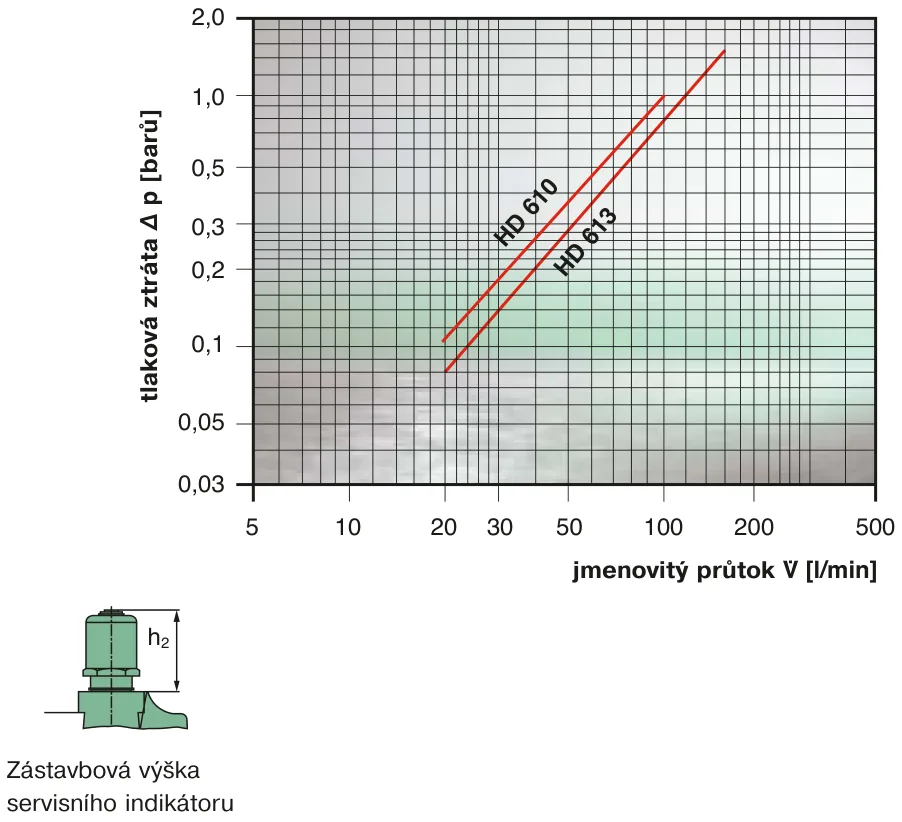

Charakteristiky

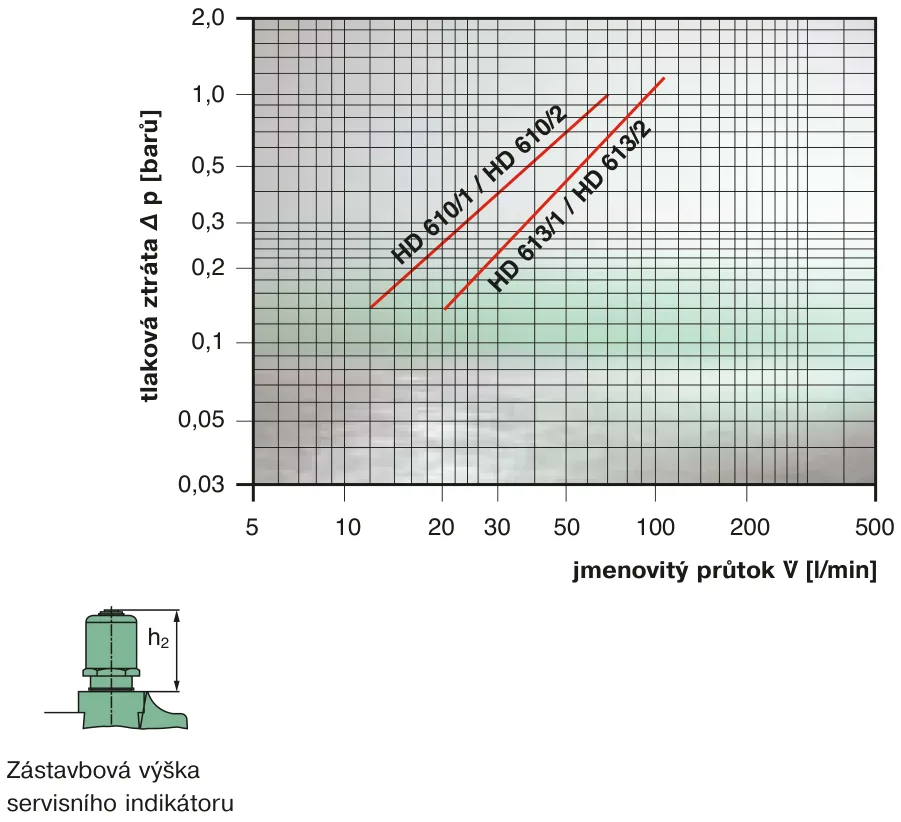

Průtočný odpor podle ISO 3968 při 32 mm2/s.

jmenovitý průtok V̇ [l/min], 2,0, 1,0, 0,5, 0,3, 0,2, 0,1, 0,05, 0,03, 5, 10, 20, 30, 50, 100, 200, 500, Zástavbová výška, servisního indikátoru, h2
Objednací číslo Jmenovitý průtok
[l/min]
[gpm]		 MANN-FILTER
(viz str. 39)		 Rozměry v mm
(rozměry v palcích)
h2		 Servisní
indikátor 1)
67 301 62 222 70
(18,49)		 HD 610/2 11,5
(0,45)		 –
67 301 62 232 70
(18,49)		 HD 610/2 42
(1,65)		 A a V
67 301 62 210 50
(13,21)		 HD 610/1 60
(2,36)		 S
67 302 62 192 85
(22,45)		 HD 613/2 11,5
(0,45)		 –
67 302 62 202 85
(22,45)		 HD 613/2 53,5
(2,11)		 A a V
67 302 62 212 85
(22,45)		 HD 613/2 70,5
(2,78)		 S a V
67 302 62 170 60
(15,85)		 HD 613/1 70,5
(2,78)		 S

1) A = servisní indikátor
V = obtokový ventil (otvírací tlak 7 barů) S = servisní spínač spínací/rozpínací kontakt (volitelné)

Vysokotlaké filtry

Provozní tlak: 400 barů, do 125 l/min

  • Obsah filtru: 0,6 l
  • Hmotnost: asi 6,3 kg

X


Charakteristiky

Průtočný odpor podle ISO 3968 při 32 mm2/s.

Objednací číslo Jmenovitý průtok
[l/min]
[gpm]		 MANN-FILTER

 Rozměry v mm
(rozměry v palcích)
h2		 Servisní
indikátor 1)
67 301 62 186 100
(26,42)		 HD 610 11,5
(0,45)		 –
67 301 62 196 100
(26,42)		 HD 610 42
(1,65)		 A a V
67 301 62 206 100
(26,42)		 HD 610 60
(2,36)		 S a V
67 302 62 146 125
(33,03)		 HD 613 11,5
(0,45)		 –
67 302 62 156 125
(33,03)		 HD 613 53,5
(2,11)		 A a V
67 302 62 166 125
(33,03)		 HD 613 70,5
(2,78)		 S a V

1) A = servisní indikátor
V = obtokový ventil (otvírací tlak 7 barů) S = servisní spínač spínací/rozpínací kontakt (volitelné)
