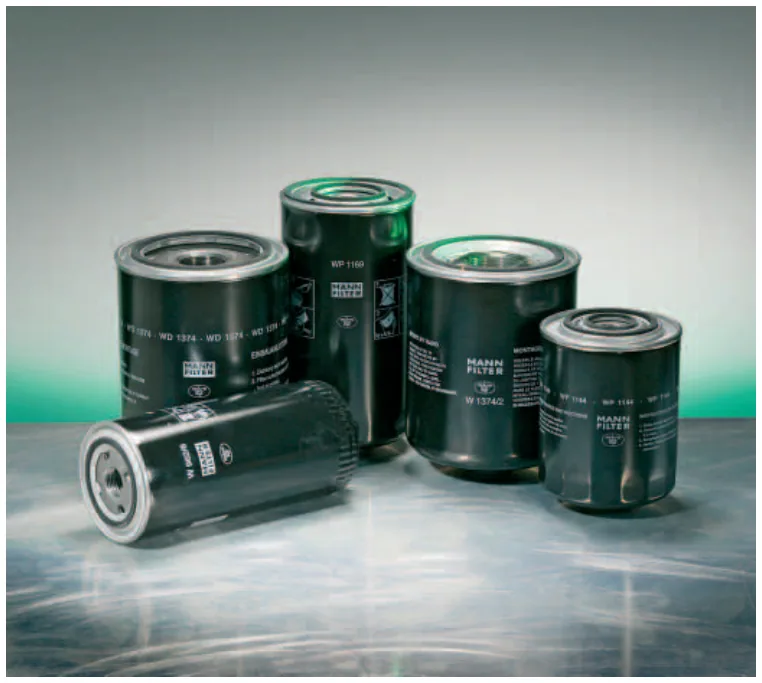

Výměnné olejové filtry MANN+HUMMEL
Výměnné filtry MANN+HUMMEL se používají k filtraci mazacích olejů, hydraulických olejů a chladících kapalin v různých aplikacích. MANN+HUMMEL je již po desetiletí předním světovým výrobcem výměnných filtrů. Filtry jsou prodávány jak pod značkou MANN-FILTER, tak i pod dalšími zákaznickými značkami.
Přehled výhod:
- prodávají se s různými filtračními médii,
- efektivní odlučování a vysoká schopnost zachytávat nečistoty a to při nepatrné ztrátě tlaku,
- robustní pouzdro s antikorozní ochranou a vysokou dynamickou pevností a tlakovou stabilitou,
- geometrie optimalizovaná z hlediska proudění,
- obtokové ventily (bypass) s jasně definovanou charakteristikou otevírání a těsným zavíráním bez prosakování,
- těsnění,která neztratíte
- stabilní středová trubice (dutinka) odolná proti zbourání,
- přítomnost zpětného ventilu zajišťuje nepatrnou ztrátu tlaku
Konstrukce
Výměnný filtr se skládá z robustního kovového pouzdra, do kterého je vložena filtrační vložka. Podle použití může být výměnný filtr vybaven různými prvky jako např. různými filtračními médii, zpětnou klapkou, obtokovým ventilem atd. Filtrovaná kapalina vtéká víkem koncentricky uspořádanými vstupními otvory, protéká filtrační vložkou a vyčištěná zase vytéká centrálním odvodem. Těsnění zapuštěné do víka zaručuje za všech provozních podmínek spolehlivé utěsnění směrem ven.
Údržba
Okamžik, kdy se má provést údržba, je zpravidla stanoven výrobcem motoru nebo zařízení. Údržba se omezuje na výměnu kompletního výměnného filtru. Pomocí povolovacích klíčů MANN+HUMMEL se dají výměnné filtry snadno vyměňovat.

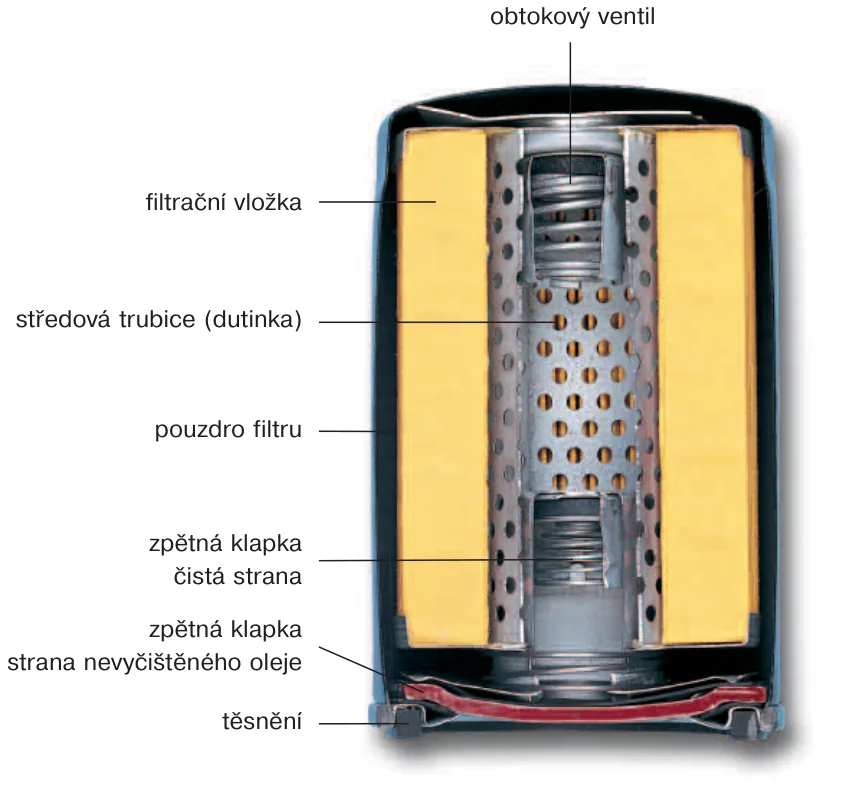

Znázornění v řezu
Olejové filtry
Jako olejový filtr (typ W nebo WD) se výměnný filtr MANN+HUMMEL používá většinou v hlavní větvi, přičemž filtrem prochází veškerý proud oleje. Alternativně může být namontován obtokový ventil, který se otevírá při studeném startu, takže je zaručeno vždy dostatečné zásobování motoru olejem.
Výměnné filtry jsou dodávány s jednou nebo dvěma zpětnými klapkami, které zabraňují chodu filtru naprázdno, například když motor stojí. Kvůli zpětným klapkám se při startu motoru olej rychleji dostane k mazaným dílům.
Filtry ve vedlejší větvi olejové soustavy
Jako filtr ve vedlejší větvi (typ WP) je výměnný filtr MANN+HUMMEL vybaven velmi jemným médiem. Podíl nejjemnějších částic v oleji se zmenší a tím se sníží opotřebení. Současně je pozitivně ovlivňován průtok oleje.
Kromě filtrů s průtokem pouze vedlejší větve oleje existují v dodavatelském programu MANN+HUMMEL také kombinované filtry v hlavní a vedlejší větvi olejové soustavy (typ WP).
Konstrukční provedení výměnných filtrů

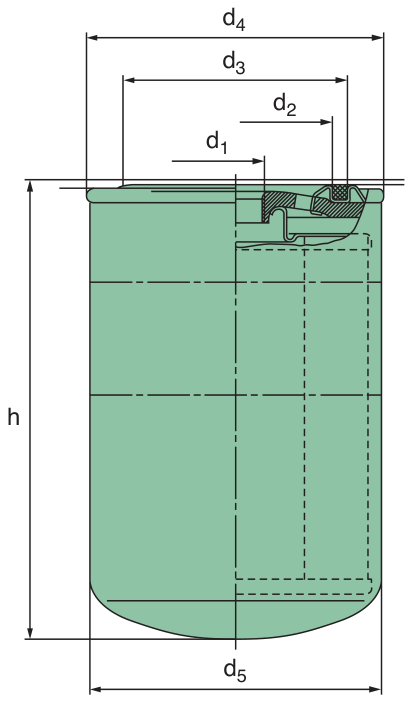

Tabulky s rozměry se týkají těchto konstrukčních provedení.
Typ W
Filtrace v hlavní olejové větvi
V níže uvedené tabulce naleznete pouze výběr z našeho programu filtrů. Rovněž je možné dodat velké množství variant s jinými médii, osazením ventily, materiály těsnění, pomůckami pro povolování atd.
| MANN- FILTER |
Jmen. průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) | Jemnost filtru podle ISO 16889 [µm (c)]* při stupeň filtrace |
Zpětná klapka [bar] |
Obtok. ventil [bar] |
Přípust. provozní tlak [bar] |

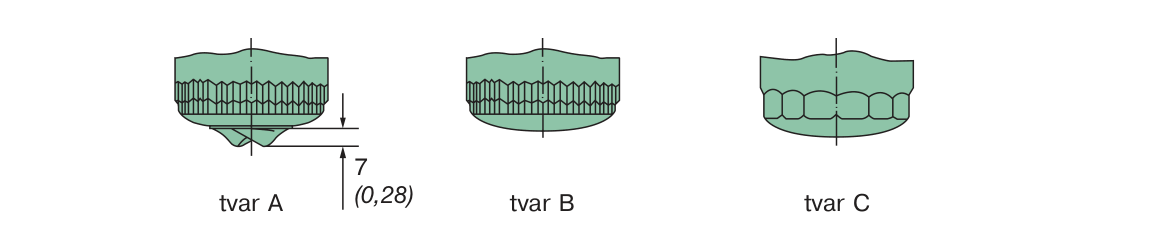

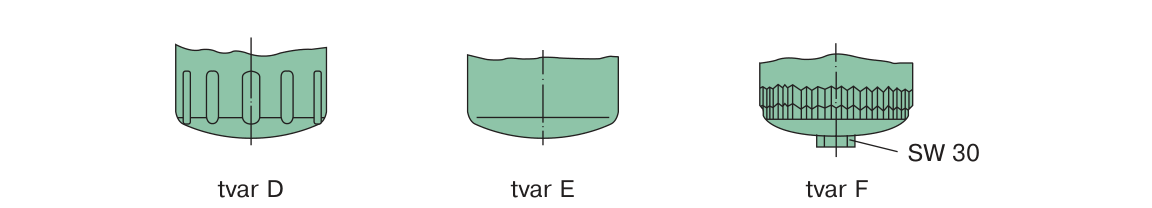

Tvar (viz str. 9) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | d5 | h | 50% | 99% | ||||||
| W 712/20 | 15 (3,96) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
79 (3,11) |
20 | > 50 | – | 2,5 | 14 | C |
| W 712/4 | 20 (5,28) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
93 (3,66) |
20 | > 50 | 0,12 | 2,5 | 14 | C |
| W 712/52 | 15 (3,96) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
79 (3,11) |
14 | 38 | 0,12 | 2,5 | 14 | C |
| W 719/14 | 25 (6,61) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
123 (4,84) |
20 | > 50 | 0,12 | 2,5 | 14 | C |
| W 719/30 | 25 (6,61) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
123 (4,84) |
14 | 38 | 0,12 | 2,5 | 14 | C |
| W 920 | 30 (7,93) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
95 (3,74) |
20 | > 50 | 0,12 | 2,5 | 14 | A |
| W 920/7 | 30 (7,93) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
95 (3,74) |
14 | 38 | 0,12 | 1,5 | 14 | B |
| W 930 | 30 (7,93) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
114 (4,49) |
20 | > 50 | 0,12 | 2,5 | 14 | A |
| W 930/21 | 30 (7,93) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
114 (4,49) |
14 | 38 | 0,12 | 3,0 | 14 | B |
| W 940 | 50 (13,21) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
142 (5,59) |
20 | > 50 | 0,12 | 2,5 | 14 | A |
- Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností.
| MANN- FILTER |
Jmen. průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) | Jemnost filtru podle ISO 16889 [µm (c)]* při stupeň filtrace |
Zpětná klapka [bar] |
Obtok. ventil [bar] |
Přípust. provozní tlak [bar] |
Tvar | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | d5 | h | 50% | 99% | ||||||
| W 940/51 | 50 (13,21) |
G 3/4” | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
142 (5,59) |
14 | 38 | – | 2,5 | 14 | B |
| W 950 | 60 (15,85) |
1”- 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
170 (6,69) |
20 | > 50 | 0,12 | 2,5 | 14 | B |
| W 950/17 | 60 (15,85) |
1”- 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
170 (6,69) |
14 | 38 | 0,12 | 1,6 | 14 | B |
| W 962/2 | 75 (19,82) |
1”- 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
210 (8,27) |
14 | 36 | 0,12 | 2,5 | 14 | A |
| W 962/6 | 75 (19,82) |
1”- 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
210 (8,27) |
20 | > 50 | 0,12 | 2,5 | 14 | F |
| W 1160 | 50 (13,21) |
M 30x2 | 93 (3,66) |
104 (4,09) |
110 (4,33) |
108 (4,25) |
178 (7,01) |
14 | 38 | – | 2,5 | 14 | A |
| W 11 102 | 100 (26,42) |
1 1/8”- 16 UN |
93 (3,66) |
103 (4,06) |
110 (4,33) |
108 (4,25) |
260 (10,24) |
20 | > 50 | 0,12 | 2,5 | 14 | A |
| W 11 102/4 | 75 (19,82) |
1 1/8”- 16 UN |
93 (3,66) |
103 (4,06) |
110 (4,33) |
108 (4,25) |
260 (10,24) |
14 | 36 | 0,12 | 2,5 | 14 | A |
| W 1374/2 | 85 (22,46) |
G 1 1/4” | 100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
177 (6,97) |
20 | > 50 | – | – | oblast sání - 0,8 |
E |
| W 1374/4 | 85 (22,46) |
1 1/2”- 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
177 (6,97) |
20 | > 50 | – | 0,2 | oblast sání - 0,8 |
E |
| W 1374/6 | 85 (22,46) |
1 1/2”- 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
177 (6,97) |
15 | > 36 | – | 0,2 | oblast sání - 0,8 |
E |
| W 13 145/1 | 180 (47,56) |
1 1/2”- 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
302 (11,89) |
20 | > 50 | 0,12 | 2,5 | 14 | E |
| W 13 145/6 | 180 (47,56) |
M 42x2 | 100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
302 (11,89) |
14 | 36 | – | 2,5 | 14 | E |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností.
Typ W, typ WD
Filtrace v hlavní olejové větvi pro použití v kompresorech
Olejové filtry montované do kompresorů nesmí obsahovat silikon, aby mohl být kompresor používán v lakovnách. Navíc kompresory kladou na olejové filtry jiné požadavky než motory. Při použití v kompresorech je životnost oleje a olejového filtru zpravidla podstatně delší než u motoru.
| MANN- FILTER |
Jmen. průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) | Jemnost filtru podle ISO 16889 [µm (c)]* při stupeň filtrace |
Zpětná klapka [bar] |
Obtok. ventil [bar] |
Přípust. provozní tlak [bar] |
Tvar | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | d5 | h | 50% | 99% | ||||||
| W 712/65 | 20 (5,28) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
93 (3,66) |
20 | > 50 | 0,12 | 2,5 | 14 | C |
| W 719/37 | 30 (7,93) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
123 (4,84) |
20 | > 50 | 0,12 | 2,5 | 14 | C |
| W 920/51 | 30 (7,93) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
95 (3,74) |
20 | > 50 | 0,12 | 2,5 | 14 | A |
| W 920/40 | 35 (9,25) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
95 (3,74) |
14 | 38 | 0,12 | 1,2 | 14 | B |
| W 930/35 | 40 (10,57) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
114 (4,49) |
20 | > 50 | 0,12 | 2,5 | 14 | A |
| W 940/55 | 55 (14,53) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
142 (5,59) |
20 | > 50 | 0,12 | 2,5 | 14 | A |
| W 950/24 | 70 (18,49) |
1” - 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
170 (6,69) |
14 | 38 | 0,12 | 1,6 | 14 | B |
| W 962/14 | 75 (19,82) |
1” - 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
108 (4,25) |
210 (8,27) |
14 | 38 | – | 2,5 | 14 | B |
| W 962/18 | 100 (26,42) |
1” - 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
108 (4,25) |
210 (8,27) |
5 | 19 | 0,12 | 2,5 | 14 | B |
| W 1170 | 70 (18,49) |
1” - 12 UNF |
93 (3,66) |
104 (4,09) |
110 (4,33) |
108 (4,25) |
227 (8,94) |
14 | 38 | 0,12 | 1,2 | 14 | C |
| W 11 102 | 100 (26,42) |
1 1/8” - 16 UN |
93 (3,66) |
104 (4,09) |
110 (4,33) |
108 (4,25) |
260 (10,24) |
20 | > 50 | 0,12 | 2,5 | 14 | C |
| WD 962/21 | 65 (17,17) |
1” - 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,34) |
4 | 10 | – | 2,5 | 25 | E |
| WD 13 145/8 | 190 (50,20) |
1 1/2” - 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
302 (11,89) |
15 | 38 | – | 2,5 | 20 | E |
| WD 13 145/10 | 190 (50,20) |
1 1/2” - 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
302 (11,89) |
< 3 | 7 | – | 2,5 | 20 | E |
| WD 13 145/14 | 210 (55,48) |
1 1/2” - 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
302 (11,89) |
4 | 10 | – | 2,5 | 20 | E |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností.

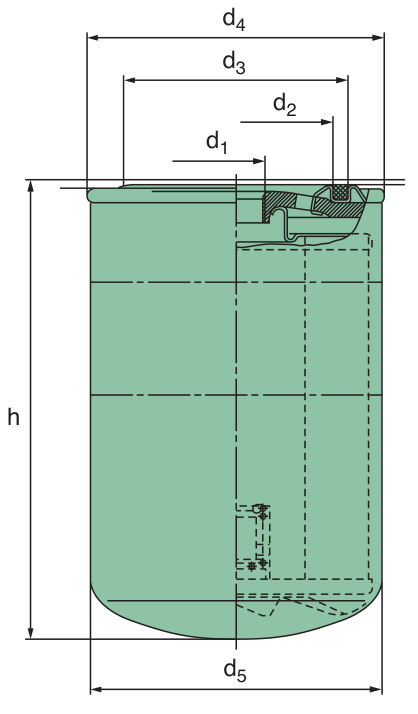

Typ WD, typ WH
Filtrace v hlavní olejové větvi
Filtry WD jsou výměnné filtry dimenzované na provozní tlaky od 20 do 35 barů. Hodí se pro všechny oběhy mazacího oleje, u nichž je požadována vyšší tlaková stabilita.
Výměnné filtry WH mají podobnou konstrukci jako typy WD, jsou však dimenzovány pro provozní tlaky do 35 barů. Používají se především v hydraulice.
| MANN- FILTER |
Jmen. průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) | Jemnost filtru podle ISO 16889 [µm (c)]* při stupeň filtrace |
Zpětná klapka [bar] |
Obtok. ventil [bar] |
Přípust. provozní tlak [bar] |
Tvar | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | d5 | h | 50% | 99% | ||||||
| WH 945/1 | 70 (18,49) |
1 3/8” - 12 UNF |
– – |
– – |
97 (3,28) |
94,2 (3,71) |
152 (5,98) |
7 | 22 | – | – | 35 | E |
| WH 945/2 | 70 (18,49) |
1 3/8” - 12 UNF |
– – |
– – |
97 (3,28) |
94,2 (3,71) |
152 (5,98) |
4 | 11 | – | – | 35 | E |
| WH 980 | 100 (26,42) |
1 3/8” - 12 UNF |
– – |
– – |
97 (3,28) |
94,2 (3,71) |
240 (9,45) |
7 | 22 | – | – | 35 | E |
| WH 980/1 | 100 (26,42) |
1 3/8” - 12 UNF |
– – |
– – |
97 (3,28) |
94,2 (3,71) |
240 (9,45) |
4 | 11 | – | – | 35 | E |
| WD 724/6 | 25 (6,61) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
138 (5,43) |
11 | 28 | – | 3,5 | 35 | E |
| WD 920 | 25 (6,61) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
97 (3,82) |
20 | > 50 | – | 2,5 | 25 | E |
| WD 940 | 50 (13,21) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
144 (5,67) |
20 | 50 | – | 2,5 | 25 | E |
| WD 940/2 | 50 (13,21) |
3/4” - 16 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
144 (5,67) |
14 | 38 | – | 3,5 | 25 | E |
| WD 950 | 60 (15,85) |
1”- 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
172 (6,77) |
20 | > 50 | – | 2,5 | 25 | E |
| WD 950/2 | 60 (15,85) |
1”- 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
172 (6,77) |
15 | 36 | – | 2,5 | 25 | E |
| WD 962 | 75 (19,82) |
1”- 12 UNF |
62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
20 | > 50 | – | 2,5 | 25 | E |
| WD 962/9 | 75 (19,82) |
M 24x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
6 | 22 | – | 2,5 | 25 | E |
| WD 1374 | 95 (25,10) |
1 1/2” - 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
177 (6,97) |
20 | > 50 | – | – | – | E |
| WD 13 145 | 180 (47,56) |
1 1/2” - 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
302 (11,89) |
20 | > 50 | – | 2,5 | 20 | E |
| WD 13 145/4 | 180 (47,56) |
1 1/2” - 16 UN |
100 (3,94) |
111 (4,37) |
140 (5,51) |
136 (5,35) |
302 (11,89) |
14 | 38 | – | 2,5 | 20 | E |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností.

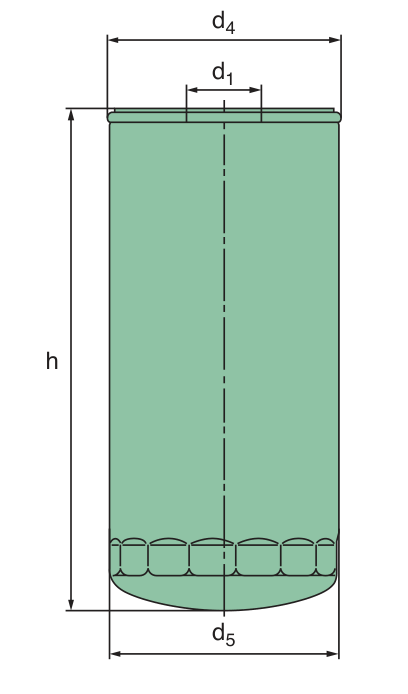

Typ WP
Filtrace v hlavní olejové větvi
Filtr ve vedlejší olejové větvi vždy spolupracuje s filtrem v hlavní větvi. U typů WP 1170 a WP 11 102 se jedná o filtr přímo určený pro vedlejší olejovou větev. Všechny ostatní typy WP jsou kombinované filtry plnoprůtokové/s průtokem ve vedlejší olejové větvi.
| MANN- FILTER |
Jmen. průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
Jemnost filtru (hlavní proud) podle ISO 16889 [µm (c)]* při stupeň filtrace |
Jemnost filtru (vedlejší proud) podle ISO 16889 [µm (c)]* při stupeň filtrace |
Zpětná klapka [bar] |
Obtok. ventil [bar] |
Přípust. provozní tlak [bar] |
Tvar | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d4 | d5 | h | 50% | 99% | 50% | 99% | ||||||
| WP 914/80 | 14 (3,70) |
M 24x1,5 | 103 (4,06) |
102 (4,02) |
81 (3,19) |
20 | > 50 | 14 | 38 | 0,12 | 1 | 10 | C |
| WP 928/82 | 11 (2,91) |
1” - 12 UNF |
93 (3,78) |
93 (3,78) |
120 (4,72) |
20 | > 50 | 5 | 19 | 0,12 | – | 14 | E |
| WP 1144 | 26 (6,87) |
3/4” - 16 UNF |
110 (4,33) |
108 (4,25) |
145 (5,71) |
14 | 36 | < 3 | 6 | 0,12 | 2,5 | 14 | C |
| WP 1169 | 45 (11,89) |
M 30x2 | 110 (4,33) |
108 (4,25) |
213 (8,39) |
14 | 36 | < 3 | 6 | 0,12 | 2,5 | 14 | C |
| WP 1170 | 4,5 (1,19) |
M 22x1,5 | 110 (4,33) |
108 (4,25) |
227 (8,94) |
– | – | < 3 | 15 | – | – | 14 | C |
| WP 11 102 | 6,5 (1,72) |
1 3/8” - 16 UN |
110 (4,33) |
108 (4,25) |
260 (10,24) |
– | – | < 3 | 15 | – | – | 14 | C |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností.
