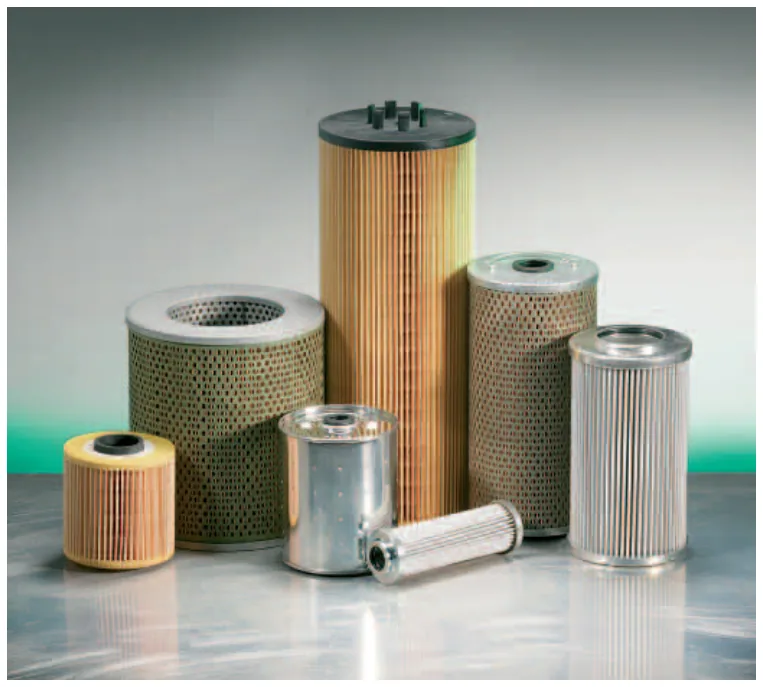

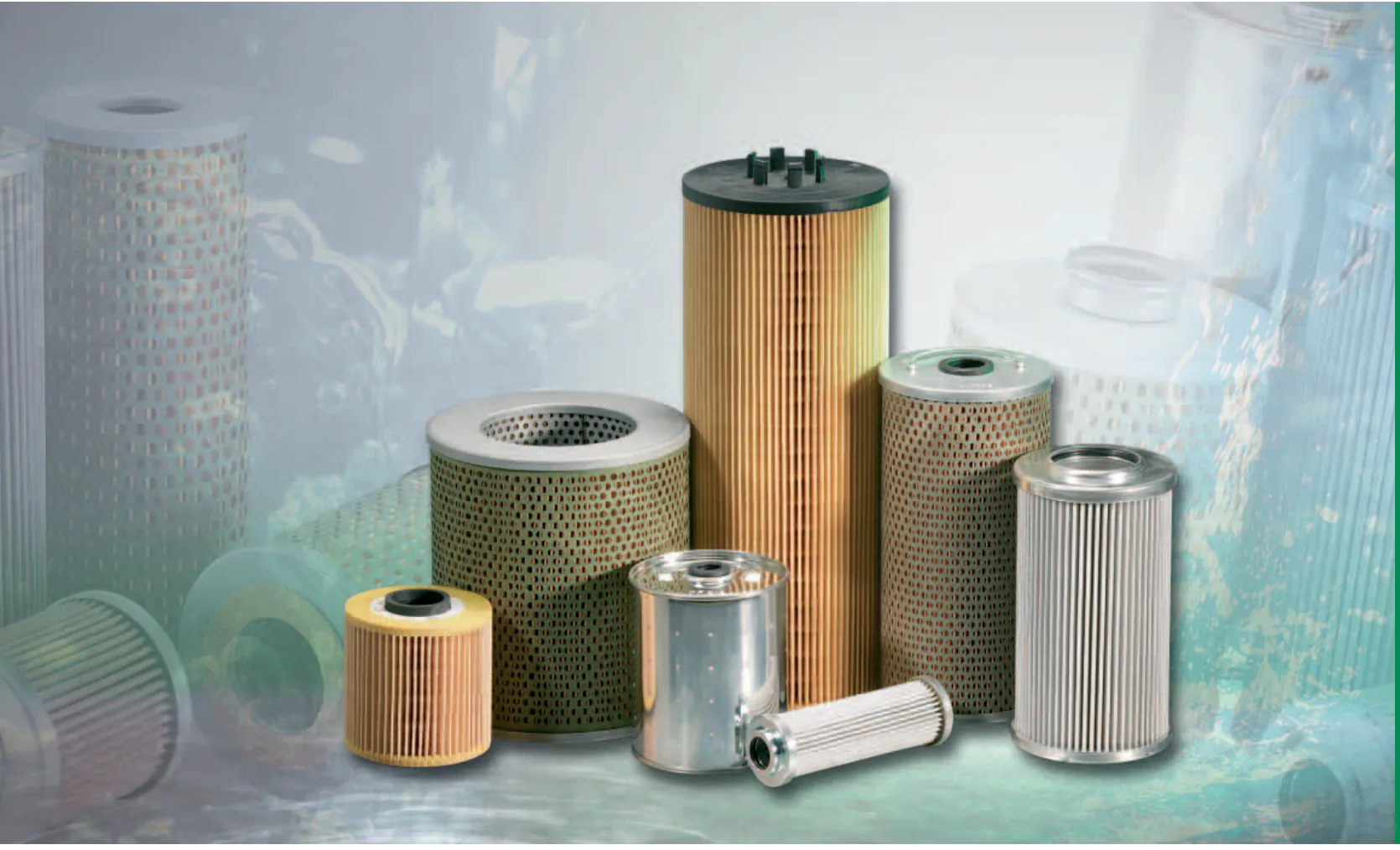

Vložky do olejových filtrů MANN+HUMMEL
Filtrační vložky MANN+HUMMEL jsou jemné filtry pro mazací a hydraulický olej a pro chladící kapaliny. Vložky mají při daném konstrukčním objemu velmi velký povrch. Díky tomu vykazují velmi vysokou schopnost zachytávat nečistoty.
Přehled výhod:
- konstantně vysoké stupně filtrace,
- vysoká kapacita filtrační vložky v absorpci nečistot díky velkému povrchu filtru,
- díky zvláštní struktuře skladů zůstává filtr účinný po celou dobu používání,
- díky speciální impregnaci jsou tyto filtry odolné proti vodě, chladícím prostředkům a olejům až do teploty 140 °C,
- provedení mnoha typů podle norem DIN příp. ISO,
- obzvláště hospodárné řešení při vysoké intenzitě využívání stroje díky opětovné použitelnosti pouzdra filtru na straně stroje.
Konstrukce
Filtrační vložka se skládá ze dvou kruhových vík, mezi nimiž je vloženo filtrační médium. Víka mohou být podle typu vložky jak v kovovém, tak nekovovém provedení. Jsou vybavena těsněními, která zajišťují spolehlivé oddělení surové a vyčištěné kapaliny. Podle konkrétního použití jsou filtrační vložky vybaveny dodatečnou ochranou proti doteku. Čištěná kapalina protéká filtrem zvenku směrem dovnitř.
Údržba
Okamžik, kdy se má provést údržba, je zpravidla stanoven výrobcem motoru nebo zařízení. Přitom se vyměňuje pouze použitá vložka.

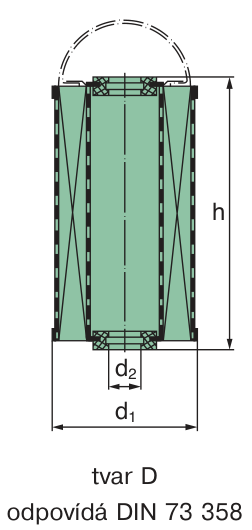

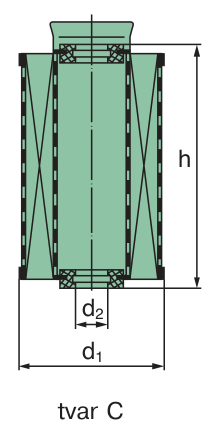

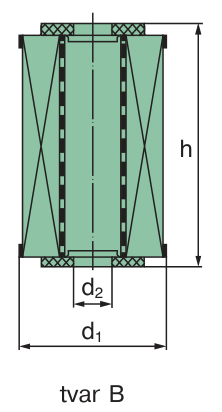

Typ H
Filtrace v hlavní olejové větvi

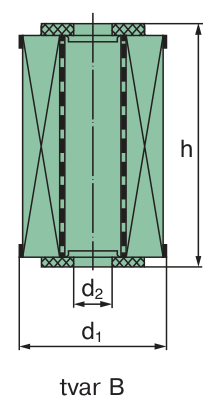

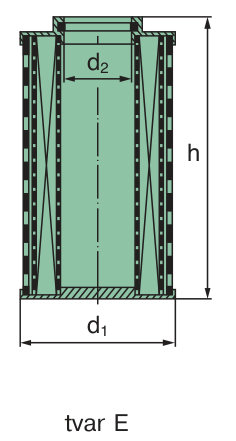

Typy H jsou filtrační vložky skládané do hvězdice vkládané do pouzder filtrů, které se používají výhradně v hlavní větvi olejové soustavy.
| MANN-FILTER | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
Jemnost filtru podle ISO 16 889 [µm (c)] * při stupeň filtrace |
Tvar | |||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h | 50% | 99% | |||
| H 31/1 | 0,5 (0,1) |
30,5 (1,20) |
8 (0,32) |
26 (1,02) |
7 | 28 | E |
| H 31/2 | 0,5 (0,1) |
26 (1,02) |
8 (0,32) |
19 (0,75) |
20 | > 50 | A |
| H 42 | 1,5 (0,4) |
27,5 (1,08) |
10 (0,39) |
51 (2,01) |
20 | > 50 | A |
| H 53 | 5 (1,3) |
40 (1,57) |
12,8 (0,50) |
64 (2,52) |
20 | > 50 | A |
| H 53/3 | 5 (1,3) |
40 (1,57) |
12,8 (0,50) |
64 (2,52) |
20 | > 50 | A |
| H 68/1 | 10 (2,6) |
59 (2,32) |
32 (1,26) |
103 (4,06) |
20 | > 50 | E |
| H 601 | 17 (4,5) |
59 (2,32) |
18 (0,71) |
101 (3,98) |
20 | > 50 | A |
| H 601/4 | 17 (4,5) |
60 (2,36) |
18 (0,71) |
101 (3,98) |
20 | > 50 | A |
| H 614/3 | 18 (4,8) |
59 (2,32) |
28,3 (1,11) |
200 (7,87) |
15 | 36 | E |
| H 616/1 | 20 (5,3) |
59 (2,32) |
32 (1,26) |
189 (7,44) |
20 | > 50 | E |
| H 617 N | 21 (5,5) |
59 (2,32) |
28,2 (1,11) |
101 (3,98) |
20 | > 50 | A |
| H 715/1 X | 18 (4,8) |
68 (2,68) |
20 (0,79) |
109 (4,29) |
20 | > 50 | B |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností. Jiné typy se dodávají na objednávku.
| MANN-FILTER | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
Jemnost filtru podle ISO 16 889 [µm (c)] * při stupeň filtrace |
Tvar | |||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h | 50% | 99% | |||
| H 724/1 | 30 (7,9) |
63 (2,48) |
28,3 (1,11) |
248 (9,76) |
< 3 | 7 | D |
| H 822/1 X | 30 (7,9) |
73 (2,87) |
26 (1,02) |
148 (5,83) |
20 | > 50 | B |
| H 829 | 38 (10,0) |
72 (2,83) |
26 (1,02) |
165 (6,50) |
20 | > 50 | A |
| H 925/2 | 32 (8,5) |
81 (3,19) |
13 (0,51) |
112 (4,41) |
7 | 28 | C |
| H 932/2 | 40 (10,6) |
84 (3,31) |
24,2 (0,95) |
134 (5,28) |
15 | 36 | A |
| H 1081 | 80 (21,1) |
100 (3,94) |
40 (1,57) |
234 (9,21) |
20 | > 50 | A |
| H 1273 | 95 (25,1) |
118 (4,65) |
59 (2,32) |
163 (6,42) |
20 | > 50 | B |
| H 1275 X | 145 (38,3) |
120 (4,72) |
56 (2,20) |
171 (6,73) |
14 | 38 | B |
| H 1282 X | 160 (42,3) |
117 (4,61) |
56 (2,20) |
196 (7,72) |
14 | 38 | A |
| H 1290/1 | 100 (26,4) |
118 (4,65) |
59 (2,32) |
165 (6,50) |
20 | > 50 | B |
| H 11 171 | 85 (22,5) |
110 (4,33) |
48 (1,89) |
452 (17,80) |
15 | 36 | B |
| H 12 107/1 | 160 (42,3) |
117 (4,61) |
56 (2,20) |
196 (7,72) |
14 | 38 | A |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností. Jiné typy se dodávají na objednávku.
| MANN-FILTER | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
Jemnost filtru podle ISO 16 889 [µm (c)] * při stupeň filtrace |
Tvar | |||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h | 50% | 99% | |||
| H 12 113 | 110 (29,1) |
117 (4,61) |
43 (1,69) |
229 (9,02) |
20 | > 50 | A |
| H 12 110/2 X | 145 (38,3) |
120 (4,72) |
56 (2,20) |
249 (9,80) |
14 | 38 | B |
| H 12 225 | 121 (32,0) |
117 (4,61) |
56,5 (2,22) |
462 (18,19) |
24 | 50 | B |
| H 13 104 | 50 (13,2) |
126 (4,96) |
40 (1,69) |
290 (11,42) |
20 | > 50 | A |
| H 15 111/2 | 200 (52,8) |
150 (5,91) |
88 (3,46) |
165 (6,50) |
24 | 50 | A |
| H 15 206/1 | 200 (52,8) |
150 (5,91) |
31 (1,22) |
375 (14,76) |
20 | > 50 | E |
| H 15 222/2 | 270 (71,3) |
150 (5,91) |
88 (3,46) |
330 (12,99) |
24 | 50 | A |
| H 15 230/1 | 230 (60,8) |
150 (5,91) |
31 (1,22) |
375 (14,76) |
15 | 36 | E |
| H 15 250/1 | 250 (66,1) |
150 (5,91) |
31 (1,22) |
375 (14,76) |
7 | 28 | E |
| H 20 211 | 390 (103,0) |
194 (7,64) |
118 (4,65) |
183 (7,20) |
24 | 50 | B |
| H 20 440 | 495 (130,8) |
194 (7,64) |
118 (4,65) |
366 (14,41) |
24 | 50 | B |
| H 25 669/1 | 850 (224,6) |
242 (5,93) |
132 (5,20) |
366 (14,41) |
11 | 28 | A |
| H 28 545 | 675 (178,3) |
274 (10,79) |
195 (7,68) |
304 (11,97) |
24 | 50 | B |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností. Jiné typy se dodávají na objednávku.

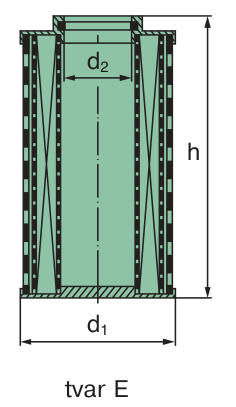

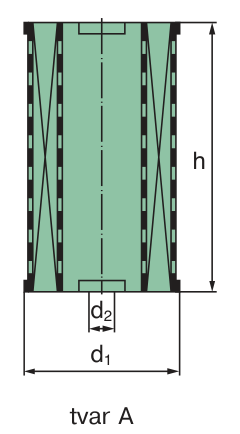

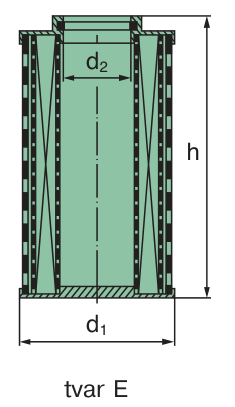

Typ HD
Filtrace v hlavní olejové větvi – vyšší rozsah tlaků
Typy HD jsou vložky do olejových filtrů pro vyšší rozsahy tlaků obzvláště vhodné pro aplikace v hydraulice.
| MANN-FILTER | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
βx ≥ 200 x |
Odolnost filtrační vložky vůči rozdílu tlaků [barů] |
Tvar | ||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h | |||||
| HD 45 | 30 (7,93) |
35 (1,38) |
12,2 (0,48) |
94 (3,70) |
15 | 30 | E |
| HD 46 | 25 (6,6) |
40 (1,57) |
18 (0.71) |
122 (4,80) |
23 | 10 | E |
| HD 46/1 | 20 (5,3) |
40 (1,57) |
18 (0,71) |
122 (4,80) |
5 | 60 | E |
| HD 46/2 | 25 (6,6) |
40 (1,57) |
18 (0,71) |
122 (4,80) |
8 | 10 | E |
| HD 46/3 | 25 (6,6) |
40 (1,57) |
18 (0,71) |
122 (4,80) |
8 | 60 | E |
| HD 56 | 60 (15,85) |
47 (1,85) |
22,2 (0,87) |
84 (3,31) |
8 | 30 | E |
| HD 57/3 | 50 (13,21) |
47 (1,85) |
25,5 (1,00) |
94 (3,70) |
5 | 210 | A |
| HD 57/2 | 50 (13,21) |
47 (1,85) |
25,5 (1,00) |
94 (3,70) |
17,5 | 20 | A |
| HD 58 | 40 (10,57) |
45 (1,77) |
25,8 (1,02) |
112,5 (4,43) |
8 | 160 | E |
| HD 65 | 60 (15,85) |
57 (2,24) |
25 (0,98) |
71 (2,80) |
23 | 45 | E |
| HD 65/1 | 35 (9,24) |
57 (2,24) |
25 (0,98) |
71 (2,80) |
5 | 180 | E |
| HD 65/2 | 45 (11,88) |
57 (2,24) |
25 (0,98) |
71 (2,80) |
8 | 15 | E |
| HD 68 | 40 (10,57) |
55,5 (2,19) |
28,7 (1,13) |
136 (5,35) |
10 | 30 | E |
| MANN-FILTER | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
βx ≥ 200 x |
Odolnost filtrační vložky vůči rozdílu tlaků [barů] |
Tvar | ||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h | |||||
| HD 69 | 90 (23,78) |
55 (2,17) |
25,5 (1,00) |
101 (3,98) |
10 | 15 | E |
| HD 513 | 80 (21,14) |
47 (1,85) |
25,5 (1,00) |
172 (6,77) |
10 | 20 | A |
| HD 513/3 | 80 (21,14) |
47 (1,85) |
25,5 (1,00) |
172 (6,77) |
5 | 210 | A |
| HD 518 | 110 (29,06) |
47 (1,85) |
25,5 (1,00) |
249 (9,80) |
10 | 20 | A |
| HD 610 | 100 (26,42) |
57 (2,24) |
25 (0,98) |
124 (4,88) |
23 | 45 | E |
| HD 610/1 | 50 (13,21) |
57 (2,24) |
25 (0,98) |
124 (4,88) |
5 | 180 | E |
| HD 610/2 | 70 (18,49) |
57 (2,24) |
25 (0,98) |
124 (4,88) |
8 | 15 | E |
| HD 613 | 125 (33) |
57 (2,24) |
25 (0,98) |
171 (6,73) |
23 | 45 | E |
| HD 613/1 | 60 (15,85) |
57 (2,24) |
25 (0,98) |
171 (6,73) |
5 | 180 | E |
| HD 613/2 | 85 (22,45) |
57 (2,24) |
25 (0,98) |
171 (6,73) |
8 | 15 | E |
| HD 620 | 75 (19,82) |
56,5 (2,22) |
25,7 (1.01) |
170 (6,69) |
5 | 30 | E |
| HD 751 | 280 (73,98) |
69 (2,72) |
34,2 (1,35) |
356 (14,02) |
10 | 30 | E |
| HD 829 | 240 (63,41) |
74 (2,91) |
20 (0,79) |
203 (7,99) |
10 | 30 | D |
| MANN-FILTER | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
βx ≥ 200 x |
Odolnost filtrační vložky vůči rozdílu tlaků [barů] |
Tvar | ||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h | |||||
| HD 929/3 | 150 (39,63) |
82,5 (3,25) |
47,5 (1,87) |
142 (5,59) |
5 | 20 | A |
| HD 929 | 150 (39,63) |
82,5 (3,25) |
47,5 (1,87) |
142 (5,59) |
10 | 20 | A |
| HD 938 | 300 (79,26) |
85 (3,35) |
46 (1,81) |
200 (7,87) |
37 | 45 | E |
| HD 938/1 | 250 (66,05) |
85 (3,35) |
46 (1,81) |
200 (7,87) |
8 | 180 | E |
| HD 938/2 | 200 (52,84) |
85 (3,35) |
46 (1,81) |
200 (7,87) |
20 | 15 | E |
| HD 958 | 450 (118,89) |
85 (3,35) |
46 (1,81) |
300 (11,81) |
37 | 45 | E |
| HD 958/1 | 350 (92,47) |
85 (3,35) |
46 (1,81) |
300 (11,81) |
8 | 180 | E |
| HD 958/2 | 280 (73,97) |
85 (3,35) |
46 (1,81) |
300 (11,81) |
20 | 15 | E |
| HD 952 | 300 (79,26) |
82,5 (3,25) |
47,5 (1,87) |
257 (10,12) |
9 | 20 | A |
| HD 952/2 | 300 (79,26) |
82,5 (3,25) |
47,5 (1,87) |
257 (10,12) |
17 | 20 | A |
| HD 1060 | 500 (132,10) |
94 (3,72) |
48,5 (1,91) |
256 (10,87) |
10 | 30 (Bypass +/- 3 bary) | D |
| HD 1066 | 660 (174,37) |
90,5 (3,569) |
48,5 (1,91) |
329 (12,95) |
10 | 30 | E |
| HD 12 112 | 850 (224,57) |
114 (4,49) |
68,2 (2,69) |
414 (16,30) |
10 | 30 | D |

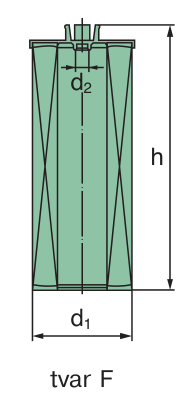

Typ HU
Filtrace v hlavní olejové větvi
Typy HU jsou ekologické vložky do olejových filtrů bez obsahu kovů. Po upotřebení je možné je beze zbytku zpopelnit.
| MANN-FILTER | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) |
Jemnost filtru podle ISO 16 889 [µm (c)] * při stupeň filtrace |
Tvar | |||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h | 50% | 99% | |||
| HU 718/1 K | 34 (8,98) |
63,5 (2,50) |
31 (1,22) |
115 (4,53) |
14 | 38 | A |
| HU 726/2 X | 47 (12,42) |
64 (2,52) |
25 (0,98) |
153 (6,02) |
14 | 38 | A |
| HU 921 X | 27 (7,13) |
81 (3,19) |
36,5 (1,44) |
88,5 (3,48) |
20 | > 50 | C |
| HU 932/4 X | 60 (15,85) |
78 (3,07) |
23 (0,91) |
133 (5,24) |
14 | 38 | A |
| HU 931/5 X | 61 (16,11) |
80 (3,15) |
39 (1,54) |
138 (5,43) |
14 | 38 | F |
| HU 947/1 X | 91 (24,04) |
78 (3,07) |
23 (0,91) |
135 (5,32) |
14 | 38 | A |
| HU 945/2 X | 90 (23,77) |
82 (3,23) |
39 (1,54) |
200 (7,87) |
14 | 38 | F |
| HU 951 X | 83 (21,92) |
82,6 (3,25) |
36 (1,42) |
169 (6,65) |
14 | 38 | A |
| HU 12 140 X | 182 (48,08) |
118 (4,65) |
55,8 (2,20) |
312,5 (12,30) |
14 | 38 | F |
* Nové hodnocení zpřesňuje dříve používané technické údaje filtračních schopností.

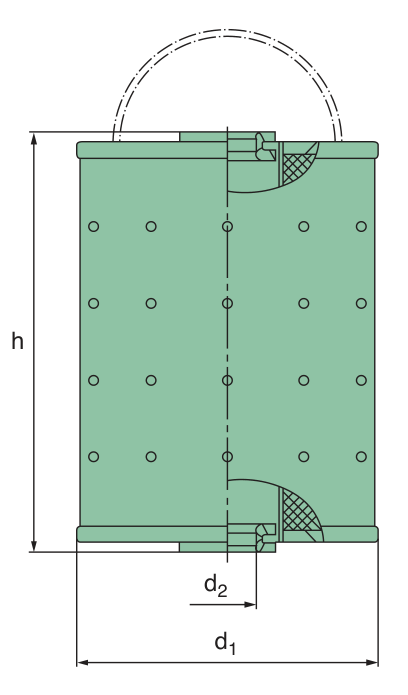

Typ PF
Filtrace ve vedlejší olejové větvi
Typy PF se používají převážně ve vedlejší větvi oleje.
| MANN- FILTER |
Objem náplně [cm3] |
Rozměry v mm (rozměry v palcích) | Krátké označení podle DIN 71 455 |
||
|---|---|---|---|---|---|
| d1 | d2 | h | |||
| PF 815 | 310 | 75 (2,95) |
14 (0,55) |
104 (4,09) |
– |
| PF 915 | 520 | 90 (3,54) |
14 (0,55) |
110 (4,33) |
– |
| PF 926 | 630 | 98 (3,86) |
14 (0,55) |
110 (4,33) |
– |
| PF 1025 | 1300 | 98 (3,86) |
14 (0,55) |
206 (8,11) |
– |
| PF 1050/1 | 580 | 90 (3,54) |
24 (0,94) |
169 (6,65) |
– |
| PF 1055/1 | 685 | 90 (3,54) |
24 (0,94) |
196 (7,72) |
– |
| PF 1155 | 950 | 110 (4,33) |
14 (0,55) |
125 (4,92) |
DIN 71 455 - E 1,5 |
| PF 1190 | 1600 | 110 (4,33) |
14 (0,55) |
202 (7,95) |
DIN 71 455 - E 2,5 |
| PF 1552 | 5500 | 150 (5,91) |
32 (1,26) |
367 (14,88) |
DIN 71 455 - E 8 |
