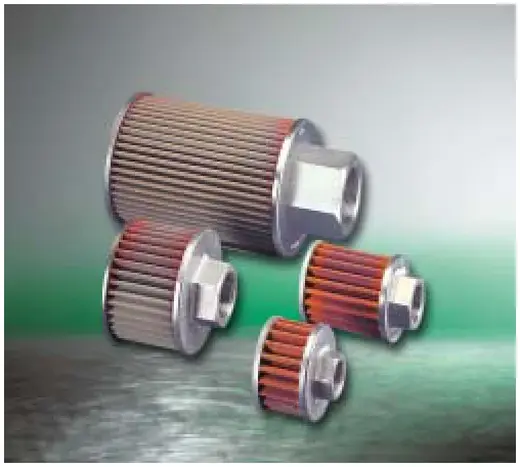

Sací sítové filtry MANN+HUMMEL
U těchto filtrů se jedná o povrchovou filtraci. Jsou levné a robustní a výborně se hodí při intenzivnějším pohybu nečistot a k odlučování hrubších částic. Tyto sítové filtry jsou koncipovány jako sací filtry k zabudování do nádrží nebo k volnému nasávání ze zásobníku. Sítové filtry s pouzdrem se montují do potrubí jako In line-filtry.
Přehled výhod:
- výborně se hodí jako předfiltry,
- sací filtry k ochraně následně zařazených komponent,
- možnost dodání různě jemných filtrů na objednávku,
- malý průtočný odpor,
- použitelný u kapalin s vysokou viskozitou,
- maximálně jednoduchá montáž,
- minimální údržba.
Konstrukce
Mezi dvěma robustními kovovými víky je umístěna síťovina. Tato síťovina je u sítových filtrů uváděných v katalogu za účelem dosažení maximálního povrchu hvězdicovitě skládaná. Čištěná kapalina protéká filtrem zvenku směrem dovnitř.
Montáž a údržba:
- sítové filtry se šroubují přímo na hrdlo dopravního čerpadla nebo příslušnou sací trubku,
- při použití pouzdra se filtr šroubuje do potrubí „in line“ na stranu nevyčištěné kapaliny a čistou stranu,
- filtry s pouzdrem jsou za účelem čištění opatřeny vypouštěcím šroubem,
- podle intenzity pohybu nečistot se může vytvářet filtrační usazenina, který je možné odstranit vymytím síta.

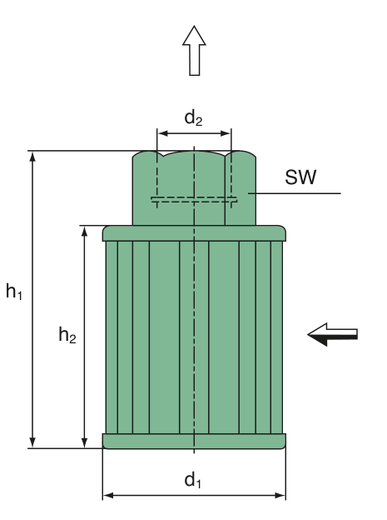

Sací sítové filtry pro zabudování do nádrží
| Objednací číslo | Jmenovitý průtok [l/min] [gpm] |
Rozměry v mm (rozměry v palcích) | Velikost ok [µm] |
||||
|---|---|---|---|---|---|---|---|
| d1 | d2 | h1 | h2 | SW | |||
| 62 300 52 551 | 20 (5,28) |
61 (2,40) |
G 1/2” | 55 (2,17) |
42 (1,65) |
27 (1,06) |
63 |
| 62 300 53 571 | 30 (7,93) |
61 (2,40) |
G 1/2” | 84 (3,31) |
71 (2,80) |
27 (1,06) |
100 |
| 62 300 52 541 | 30 (7,93) |
61 (2,40) |
G 3/4” | 87 (3,43) |
70 (2,76) |
36 (1,42) |
63 |
| 62 500 53 411 | 45 (11,89) |
87 (3,43) |
G 1” | 85 (3,35) |
63 (2,48) |
41 (1,61) |
100 |
| 62 501 52 281 | 60 (15,85) |
87 (3,43) |
G 1” | 105 (4,13) |
84 (3,31) |
41 (1,61) |
63 |
| 62 501 53 281 | 60 (15,85) |
87 (3,43) |
G 1” | 105 (4,13) |
84 (3,31) |
41 (1,61) |
100 |
| 62 501 53 291 | 80 (21,14) |
87 (3,43) |
G 1” | 155 (6,10) |
134 (5,28) |
41 (1,61) |
100 |
| 62 602 53 251 | 120 (31,70) |
110 (4,33) |
G 1 1/2” | 165 (6,50) |
120 (4,72) |
60 (2,36) |
100 |
| 62 602 53 261 | 150 (39,63) |
110 (4,33) |
G 1 1/2” | 205 (8,07) |
160 (6,30) |
60 (2,36) |
100 |
| 62 804 53 101 | 250 (66,05) |
150 (5,91) |
G 2” | 225 (8,86) |
180 (7,09) |
70 (2,76) |
100 |
Další je možné dodat na objednávku.

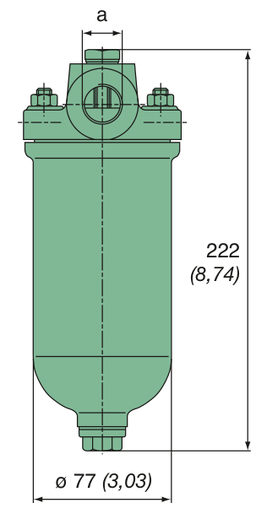

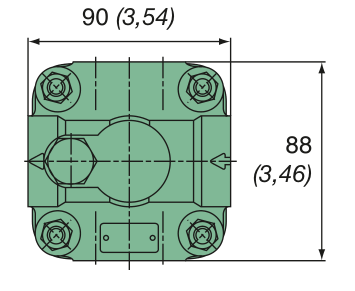

Filtry s pouzdrem k hrubé filtraci olejů
Tyto sítové filtry s pouzdrem ze šedé litiny jsou určeny pro úroveň tlaku 10 barů a 40 barů. Obzvláště se hodí k filtraci různých olejů jako např. topných olejů, těžkých olejů nebo mazacích olejů.
Pouzdra mohou být osazená síty různých velikostí ok a materiálů. Váš partner u firmy MANN+HUMMEL Vám rád poradí ohledně Vaší aplikace.
| Objednací číslo | Jmenovitý průtok [l/min] [gpm] |
Přípustný provozní tlak [barů] |
Obtokový ventil [barů] |
Velikost ok [µm] |
Rozměr přípojky a |
|---|---|---|---|---|---|
| 62 301 63 121 | 50 (13,21) |
10 | – | 100 | M 26x1,5 |
| 62 301 62 111 | 50 (13,21) |
40 | 4 | 63 | M 26x1,5 |
| 61 402 62 031 | 100 (26,42) |
10 | 4 | 63 | M 22x1,5 |
| 61 402 61 032 * | 100 (26,42) |
10 | 4 | 40 | M 22x1,5 |
* Síto z ušlechtilé oceli

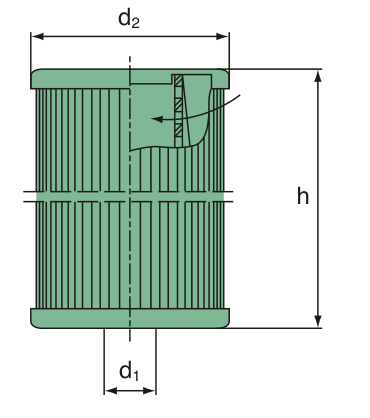

| Filtrační vložky dodané bez pouzder | ||||
|---|---|---|---|---|
| Objednací číslo | d1 | Rozměry v mm (rozměry v palcích) d2 |
h | Velikost ok [µm] |
| 62 300 53 285 | 24 (0,94) |
60 (2,36) |
25 (0,98) |
100 |
| 62 300 52 591 | 29 (1,14) |
60 (2,36) |
71 (2,80) |
63 |
| 62 301 52 171 | 29 (1,14) |
60 (2,36) |
112 (4,41) |
63 |
| 62 301 52 144 | 24 (0,94) |
60 (2,36) |
125 (4,92) |
40 |
| 62 401 52 161 | 41 (1,61) |
72 (2,83) |
117 (4,61) |
63 |
| 62 401 52 171 | 41 (1,61) |
72 (2,83) |
165 (6,50) |
63 |
| 62 501 57 362 | 29 (1,14) |
85 (3,35) |
82 (3,23) |
40 |
| 62 501 52 341 | 29 (1,14) |
85 (3,35) |
133 (5,24) |
63 |
