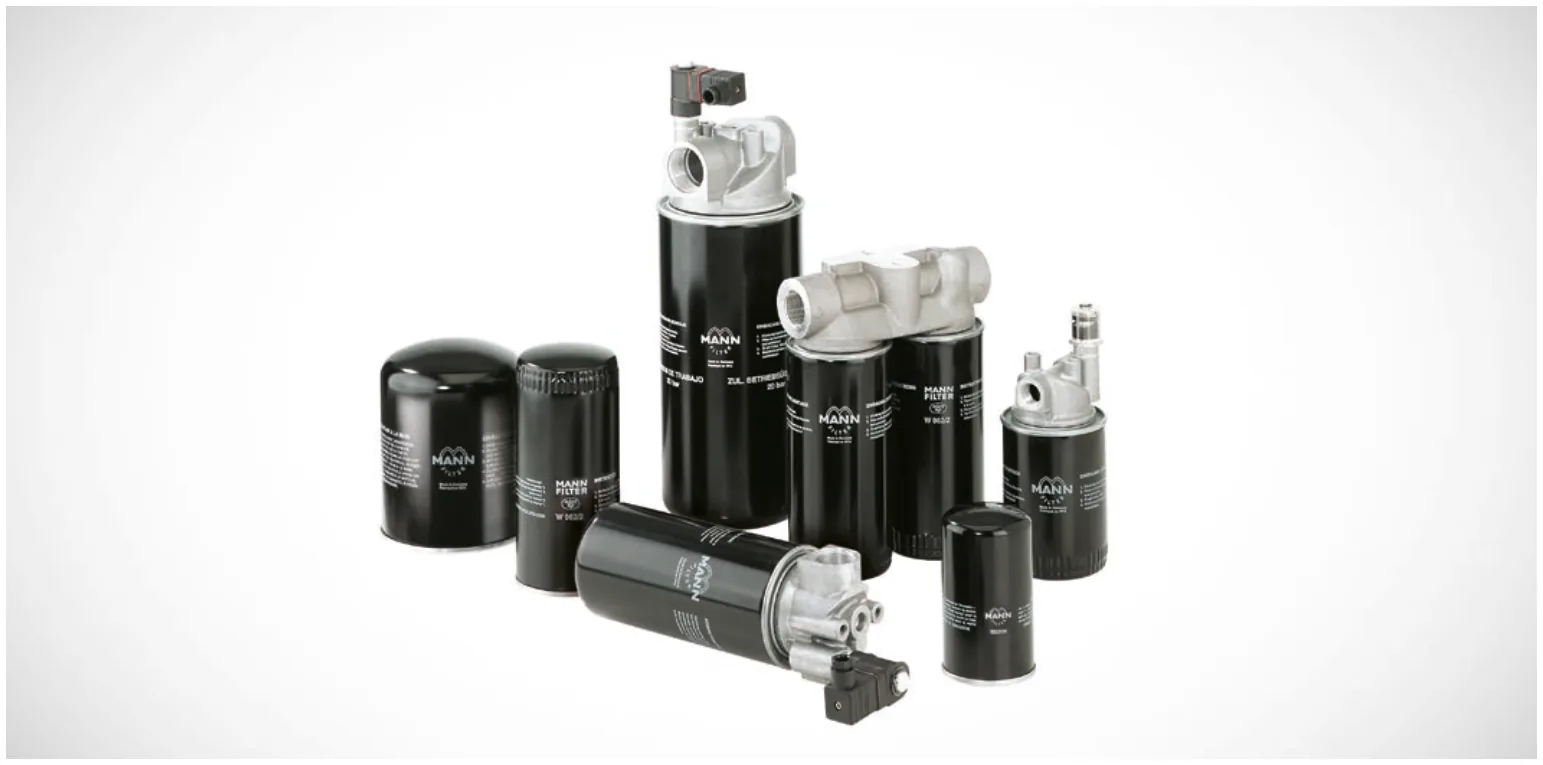

Příslušenství pro olejové filtry

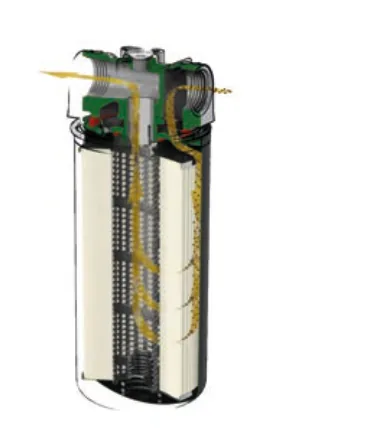

Hlavy filtrů
VÝHODY
- Snadné zabudování olejových filtrů do kompresoru
- Snadná montáž a údržba olejových filtrů
VLASTNOSTI
- Možnost více hlav pro vyšší průtoky
- Přepínatelné hlavy filtrů pro spolehlivou údržbu za provozu (výměna bez tlaku; pozor: při návrhu je nutné zohlednit nárůst tlaku v systému)
POKYNY
- Dodržujte stanovený nejnižší provozní tlak
- Je nutné dodržet směr šipky

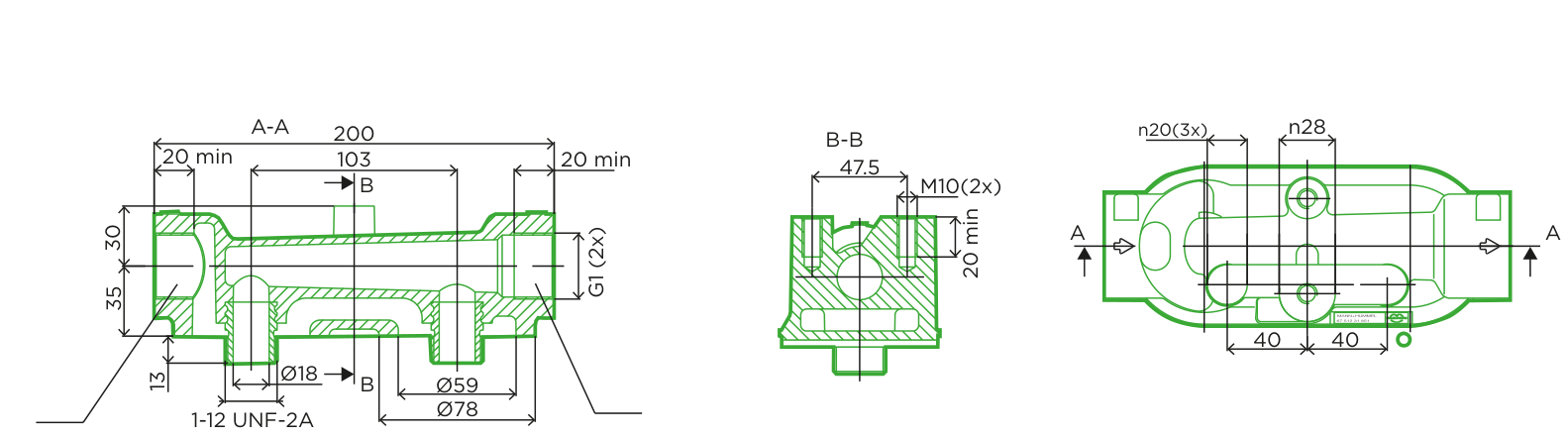

OBR. 1

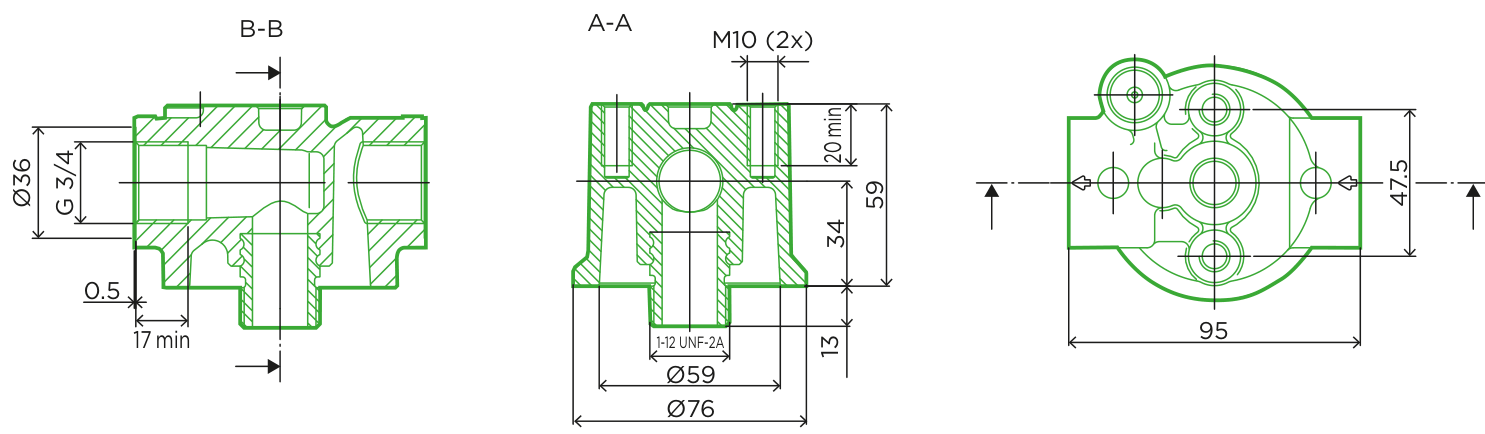

OBR. 2
OBJEDNACÍ ČÍSLA A ROZMĚRY
| Objednací č. | Název | Obrázek | Vhodný olejový filtr |
Max. provozní přetlak | Závit filtru |
Připojení potrubí |
Servisní spínač |
|
|---|---|---|---|---|---|---|---|---|
| [bar] | [MPa] | |||||||
| 67 506 31 143 | Jednoduchá | 1 | W / WD 7 W / WD 9 |
25 | 2,5 | 1-12 UNF-2A | G 1 | – |
| 67 506 31 535 | Jednoduchá | 1 | W / WD 7 W / WD 9 |
25 | 2,5 | 1-12 UNF-2A | G ¾ | – |
| 67 700 31 934 | Jednoduchá | 2 | W / WD 13 | 20 | 2,0 | 1½-16 UN-2A | G 1 ¼ | nutný 1) |
1) Hlavu filtru lze použít pouze se servisním spínačem.
Dvojité hlavy filtrů
OBR. 1

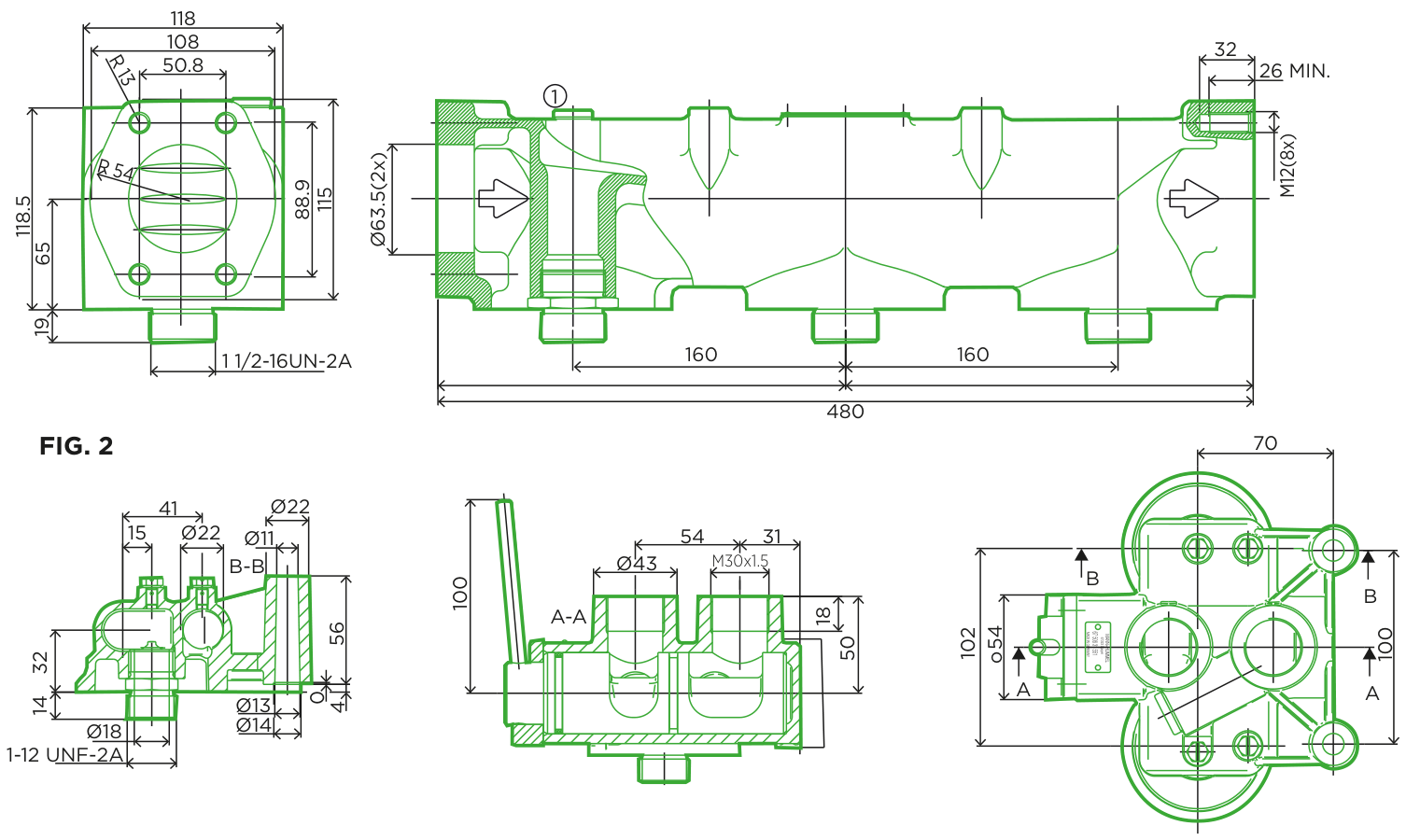

OBR. 2
OBJEDNACÍ ČÍSLA
| Objednací č. | Název | Obrázek | Vhodný olejový filtr |
Max. provozní přetlak | Závit filtru | Připojení potrubí |
Servisní spínač |
|
|---|---|---|---|---|---|---|---|---|
| [bar] | [MPa] | |||||||
| 67 512 31 851 | Dvojitá | 1 | W / WD 7 W / WD 9 |
25 | 2,5 | 1-12 UNF-2A | G 1 | – |
| 67 730 31 129 | Dvojitá | 2 | W / WD 13 | 20 | 2,0 | M 38×1,5 (vnitřní)1) |
G 1¼ | možný |
1) Použijte s přípojkou 21 039 15 101.
Trojité a přepínatelné hlavy filtrů

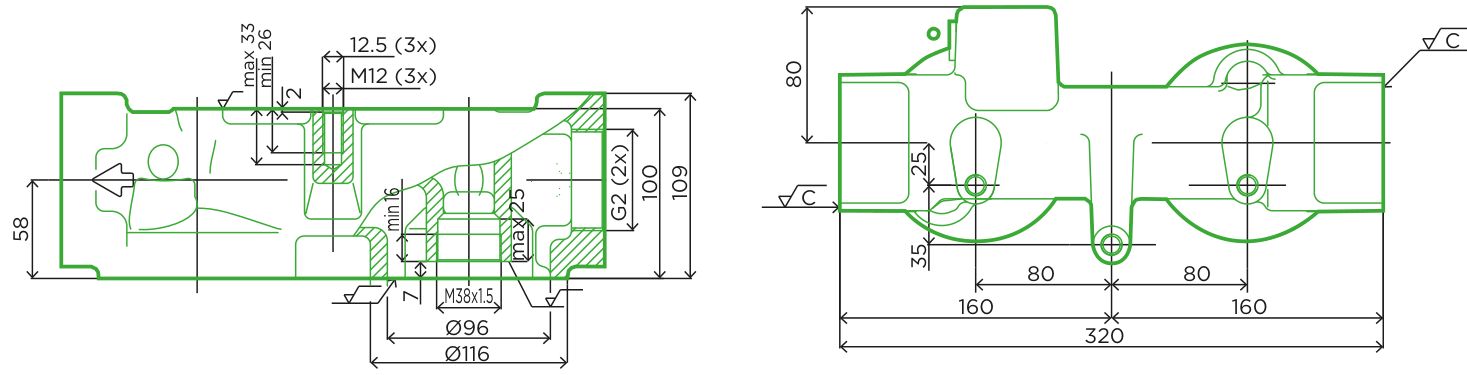

OBR. 1
OBJEDNACÍ ČÍSLA
| Objednací č. | Název | Obrázek | Vhodný olejový filtr |
Max. provozní přetlak | Závit filtru | Připojení potrubí |
Servisní spínač |
|
|---|---|---|---|---|---|---|---|---|
| [bar] | [MPa] | |||||||
| 67 750 31 991 | Trojitá | 1 | W / WD 13 | 20 | 2,0 | 1½-16 UN-2A | Příruba | možný |
| 67 506 31 551 | Přepínací | 2 | W / WD 7 W / WD 9 |
25 | 2,5 | 1-12 UNF-2A | M 30x1,5 | možný |

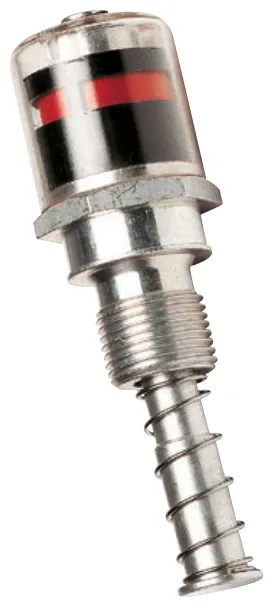

Optický servisní indikátor
VÝHODY
- Signalizuje okamžik údržby
PŘÍPUSTNÁ PROVOZNÍ TEPLOTA 120 °C
VLASTNOSTI
- Servisní signál jako červený kroužek v okénku

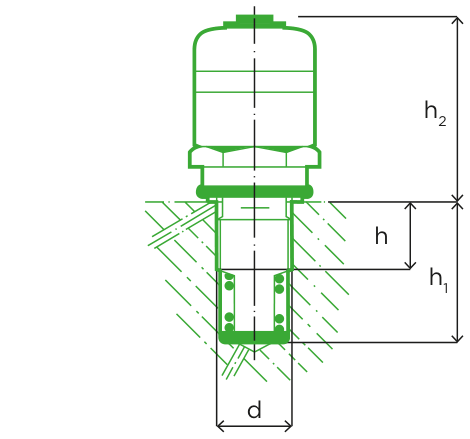

OBJEDNACÍ ČÍSLA A ROZMĚRY
| Objednací č. | Rozměry v mm (rozměry v palcích) | Max. tlak [bar] |
Spínací bod [bar] |
Vhodné pro | |||
|---|---|---|---|---|---|---|---|
| d | h | h1 | h2 | ||||
| 59 020 79 201 | M 18x1,5 | 22 (0,87) |
36 (1,42) |
46 (1,81) |
25 | 1,0 | 67 700 31 934 |
| 59 020 79 208 | M 18x1,5 | 22 (0,87) |
36 (1,42) |
46 (1,81) |
25 | 1,4 | 67 625 31 935 67 730 31 129 67 750 31 991 |
| 59 020 79 202 | M 18x1,5 | 22 (0,87) |
36 (1,42) |
46 (1,81) |
25 | 1,8 | 67 506 31 551 |

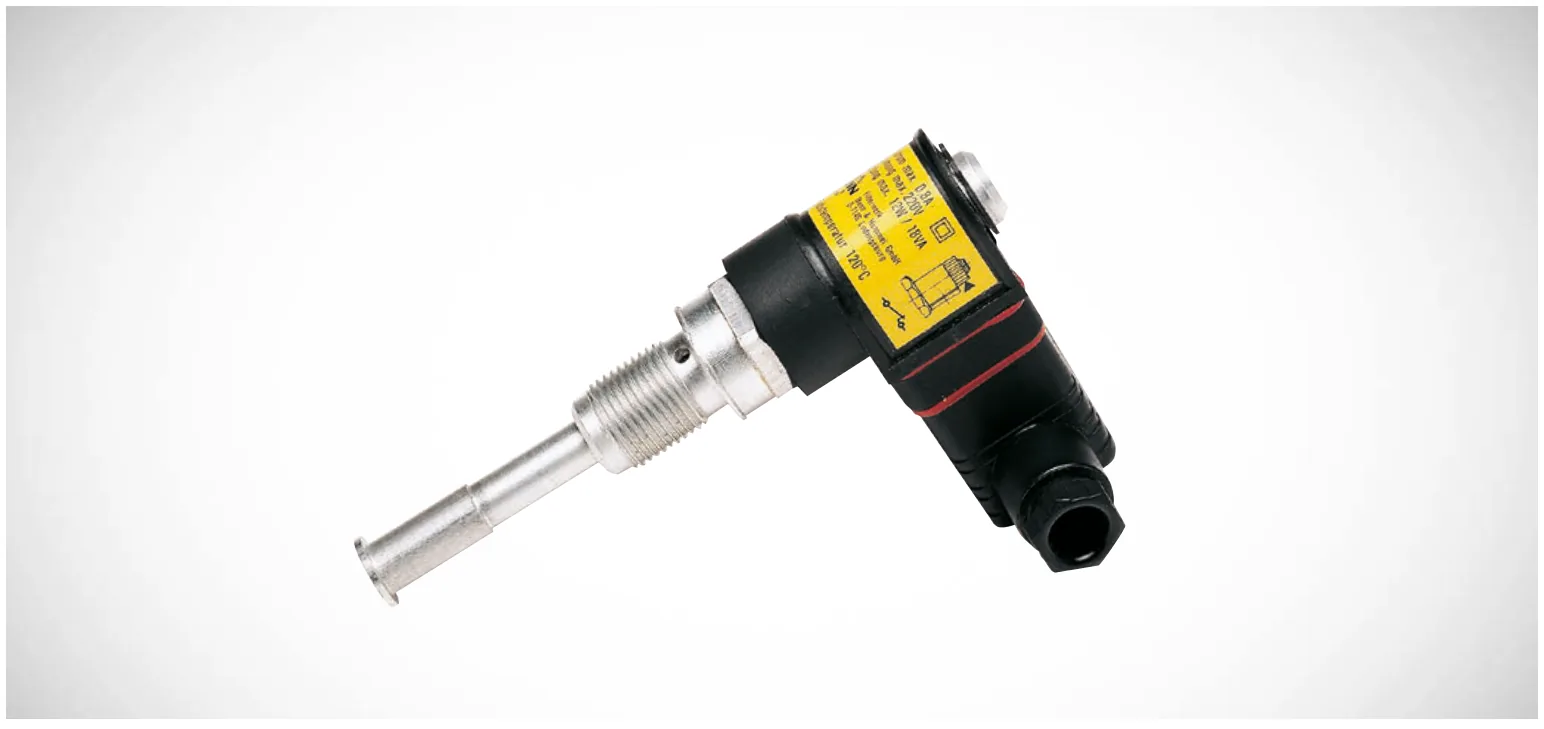

Servisní spínače
VÝHODY
- Signalizuje okamžik údržby pomocí kvalitního elektromagnetického spínače (jazýčkového kontaktu)
- Servisní signál pro indikaci, např. kontrolkou nebo bzučákem
TECHNICKÉ ÚDAJE
- Způsob spínání je nastaven při dodání (viz níže). Zákazník jej může změnit přepojením.
- Spínací výkon: max. 12 W / 18 VA
- Spínací proud: max. 0,8 A
- Stupeň krytí: IP65
PŘÍPUSTNÁ PROVOZNÍ TEPLOTA max. 120 °C
OBJEDNACÍ ČÍSLA A ROZMĚRY

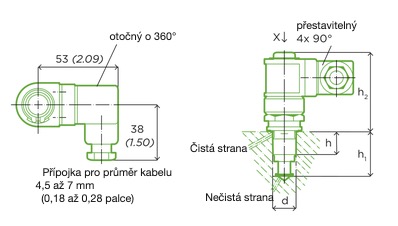

POHLED X
| Objednací č. | Rozměry v mm (rozměry v palcích) | Max. tlak [bar] |
Spínací bod [bar] |
Typ spínače |
Vhodné pro | |||
|---|---|---|---|---|---|---|---|---|
| d | h | h1 | h2 | |||||
| 59 010 79 206 | M 18x1,5 | 22 (0,87) |
36 (1,42) |
62,5 (2,46) |
25 | 0,8 | NC (rozpínací) | 67 700 31 934 67 625 31 935 67 730 31 129 67 750 31 991 67 506 31 551 |
| 59 010 79 201 | M 18x1,5 | 22 (0,87) |
36 (1,42) |
62,5 (2,46) |
25 | 1,0 | NO (spínací) | |
| 59 010 79 208 | M 18x1,5 | 22 (0,87) |
36 (1,42) |
62,5 (2,46) |
25 | 1,4 | NO (spínací) | |
| 59 010 79 202 | M 18x1,5 | 22 (0,87) |
36 (1,42) |
62,5 (2,46) |
25 | 1,8 | NO (spínací) | |

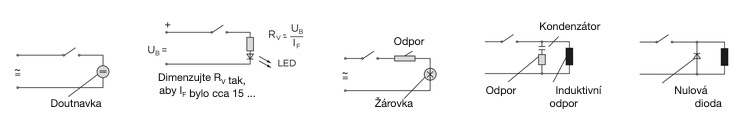

POKYNY PRO ELEKTRICKÉ PŘIPOJENÍ SERVISNÍHO SPÍNAČE (S JAZÝČKOVÝM KONTAKTEM)
- Pro elektrickou/optickou indikaci: použijte doutnavku nebo LED (přímé spínání bez zhášecího obvodu je možné)
- Žárovky (vysoký zapínací proud) a předřadný odpor přizpůsobte maximálnímu zatížení spínače při zapnutí.
- Pro úplnou ochranu proti přetížení dodržte při volbě předřadného odporu maximální zatížení spínače (pokud se nezohlední odpor žárovky, bude svítit s podpětím)
- Ochrana proti poškození napěťovými špičkami (induktivní zátěž):
- Střídavý proud: RC člen paralelně k relé nebo ochranné cívce
- Stejnosměrný proud: nulová dioda (např. dioda 1 N 4007) v závěrném směru
UPOZORNĚNÍ
Při dimenzování zhášecího obvodu dodržujte pokyny výrobce příslušného ochranného prvku nebo relé. Maximální zatížení spínače (viz typový štítek) nesmí být v žádném případě překročeno.

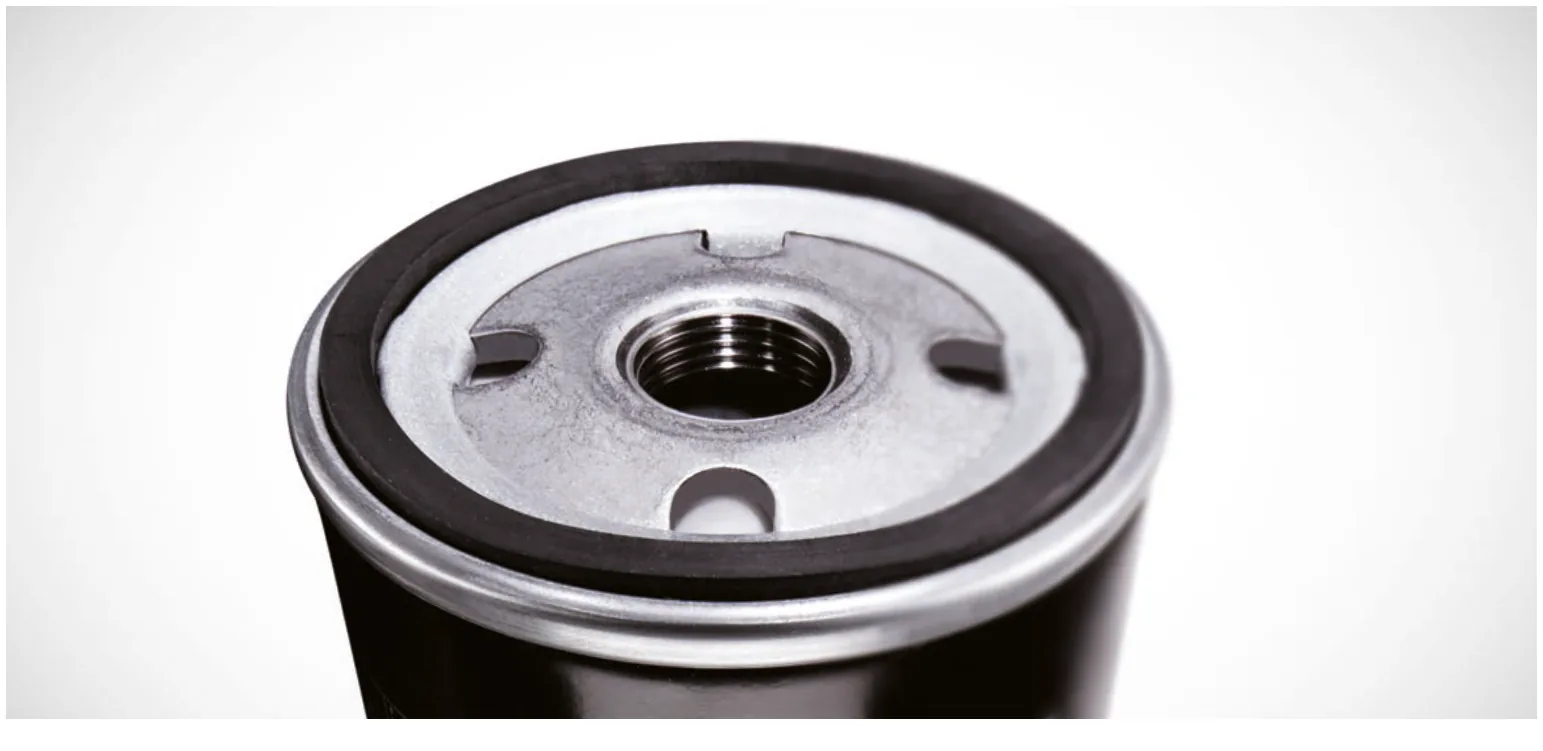

Náhradní těsnění
VÝHODY
- Náhrada za standardní těsnění z NBR
- Při dlouhodobém nebo opakovaném překročení teploty oleje 100 °C
TECHNICKÉ ÚDAJE
- Materiál: FKM
- Balení po 20 náhradních těsněních
OBJEDNACÍ ČÍSLA
MONTÁŽ: VÝMĚNA TĚSNĚNÍ
- Vytáhněte stávající těsnění z držáku na spodní straně spin-on separátoru
- Nasaďte náhradní těsnění
- Upozornění: těsnění musí zcela zapadnout do přidržovací drážky
PŘÍPUSTNÉ PROVOZNÍ TEPLOTY1)
Dlouhodobě2): −20 °C až +100 °C, krátkodobě2): +120 °C. Dodržujte minimální teplotu!
| Objednací č. | Název | Vhodné pro typ filtru |
|---|---|---|
| 49 999 98 013 | Servisní sada, velikost 7+9 | W / WD 7 W / WD 9 |
| 49 999 98 014 | Servisní sada, velikost 13 | W / WD 13 |
1) Provozní teploty se vztahují na celý systém spin-on separátoru. 2) Krátkodobě: doba setrvání na krátkodobé teplotě nejvýše 10 min. Odstup mezi 2 krátkodobými špičkami musí být alespoň 0,5 h. Po dosažení cca 300 špiček doporučujeme vyměnit těsnění a filtr.
