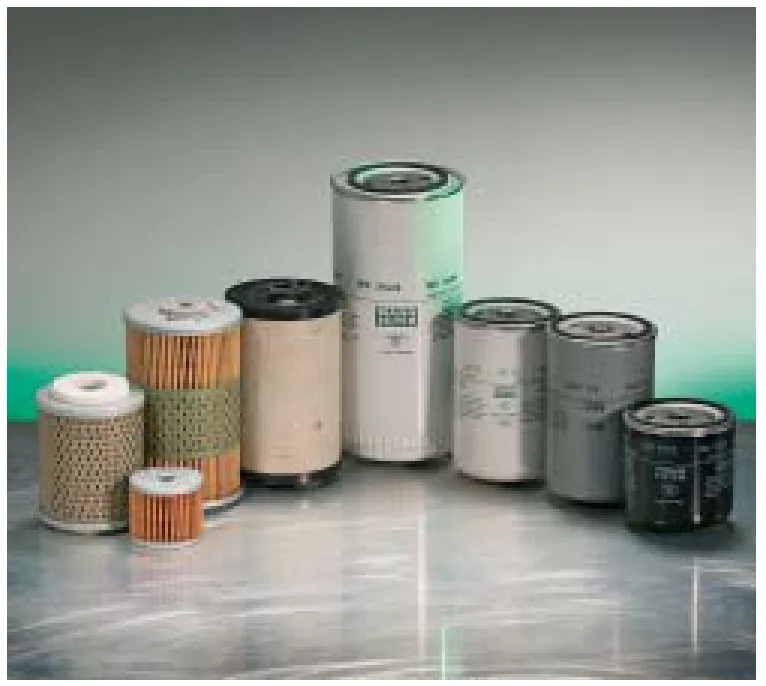

Palivové filtry MANN+HUMMEL
Oblasti použití palivových filtrů MANN+HUMMEL
Vzhledem k razantnímu vývoji technologie dieselových motorů je filtrace motorové nafty dříve, než se dostane do vstřikovacího systému, důležitější než kdykoliv předtím. Nedostatečně filtrovaná motorová nafta způsobuje erozi částicemi nečistot a korozi a může vést ke zničení vstřikovacího systému.
Ke znečištění paliva částicemi a vodou dochází při výrobě, transportu, skladování a přečerpávání paliva a rovněž při tankování. Toto znečištění musí být spolehlivě odstraněno palivovými filtry. Firma MANN+HUMMEL má v programu pro všechny vstřikovací systémy vhodné filtry.
Jako předfiltr doporučujeme filtr MANN+HUMMEL PreLine®, aby byla předem odloučena voda a hrubé částice.
| Oblast použití | Typický požadovaný minimální stupeň filtrace |
Filtrační médium |
|---|---|---|
| Vstřikovací čerpadlo pro řadové motory |
> 20 % | Standardní médium |
| Rozdělovací čerpadlo | > 67 % | Gradientní médium |
| Čerpadlo – tryska | > 85 % | Multigrade HC Medium |
| Common Rail | > 95 % > 98,6 % |
Multigrade HE Medium Multigrade HE+ Medium |

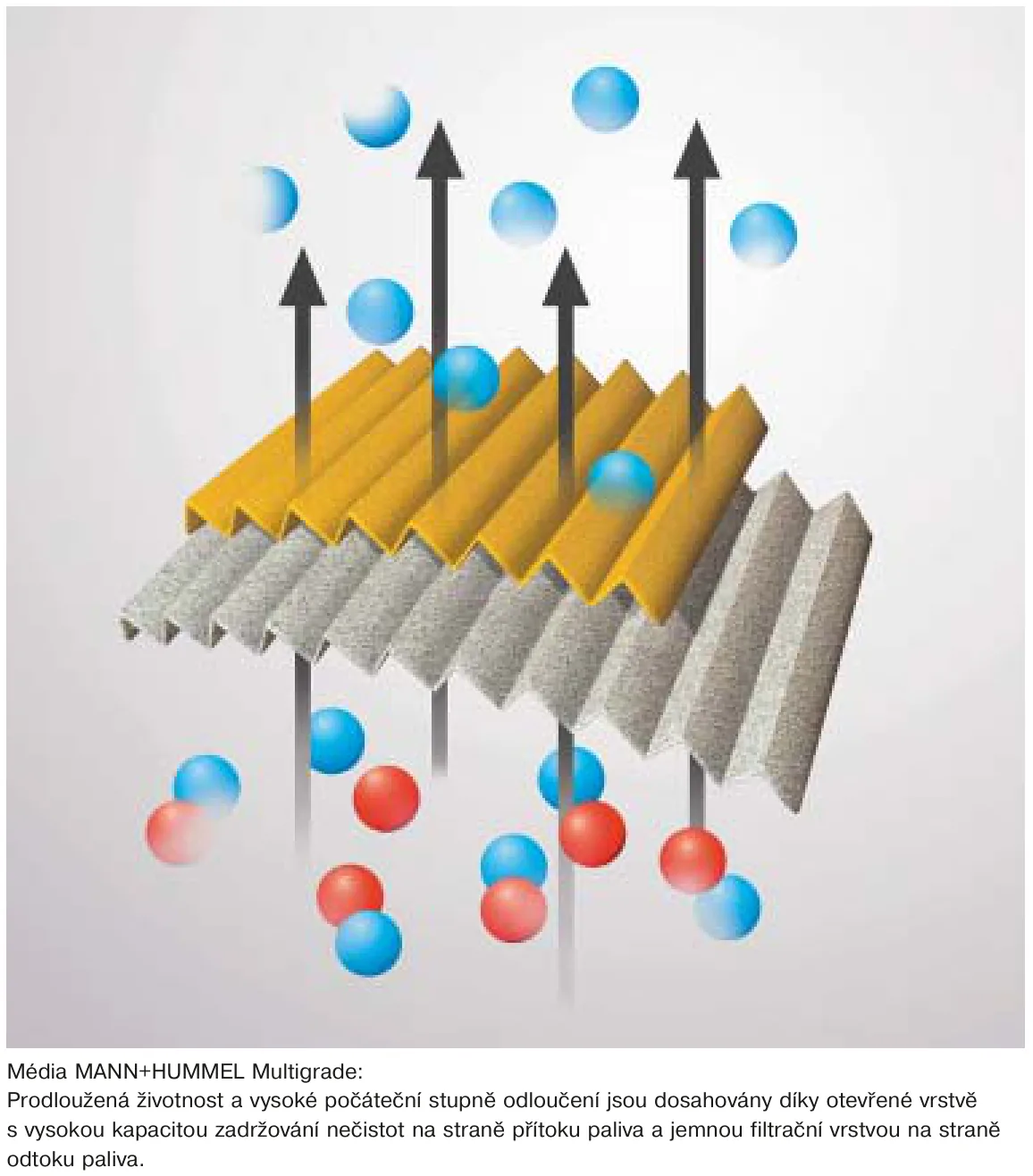

MANN+HUMMEL Multigrade
Média pro palivové filtry
Moderní dieselové a benzínové motory vyžadují maximální kvalitu paliva a proto kladou stále vyšší požadavky na filtraci paliva. Nová patentovaná média MANN+HUMMEL Multigrade byla vyvinuta pro naftové a benzínové motory a splňují nejvyšší požadavky, které jsou dnes kladeny na palivové filtry.
Díky vícevrstvé konstrukci se ani nejjemnější částice nedostanou do citlivých vstřikovacích systémů. Pokud se týče kapacity v zadržování nečistot dosahují média Multigrade oproti běžným médiím o 100% vyššího výkonu a zároveň vykazují vysoký počáteční stupeň odloučení.
Firma MANN+HUMMEL postavila rodinou médií Multigrade mezník ve filtraci paliv. Tato média nachází uplatnění ve všech našich kvalitních filtrech.
V tomto katalogu naleznete na straně 71 výměnné filtry MANN+HUMMEL s médii Multigrade HC (velká kapacita v odlučováním vody), HE (filtry s vysokou jemností) a HE+ (filtry s nejvyšší jemností). Tím se dají ekonomicky splnit všechny požadavky moderní filtrace paliv. Média MANN+HUMMEL Multigrade zaručují potřebnou ochranu choulostivých vstřikovacích systémů.

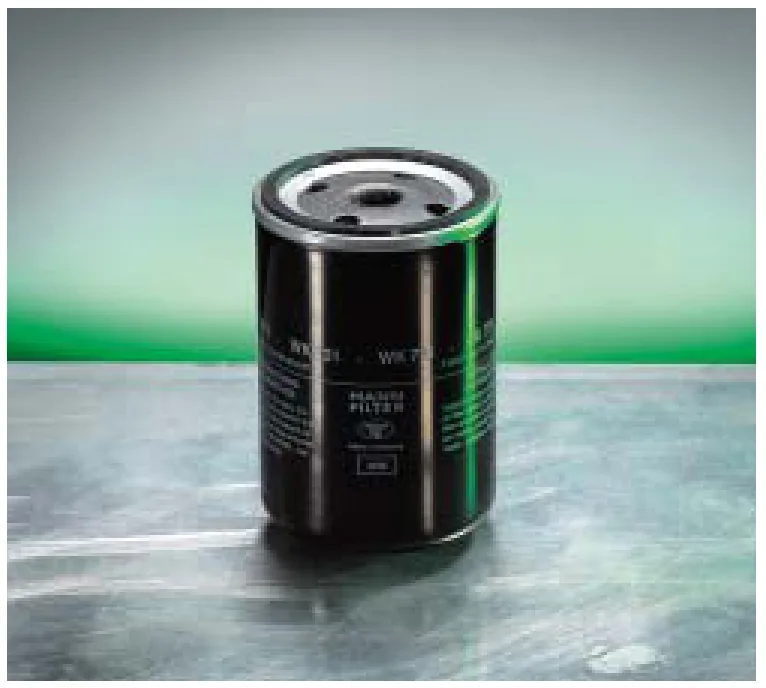

Výměnné palivové filtry MANN+HUMMEL
Výměnné filtry MANN+HUMMEL se používají k filtraci paliv v různých aplikacích. MANN+HUMMEL je již po desetiletí předním světovým výrobcem výměnných filtrů. Filtry jsou prodávány jak pod značkou MANN-FILTER, tak i pod množstvím zákaznických značek.
Přehled výhod:
- prodávají se s různými filtračními médii,
- efektivní odlučování a vysoká schopnost zachytávat nečistoty při nepatrné trátě tlaku,
- robustní pouzdro s antikorozní ochranou a vysokou pulzační pevností a tlakovou stabilitou,
- geometrie optimalizovaná z hlediska proudění,
- nezničitelná těsnění,
- stabilní středová trubice (dutinka) odolná proti zničení,
- zpětný ventil.
Konstrukce
Výměnný filtr se skládá z robustního kovového pouzdra, do kterého je vložena filtrační vložka. Podle použití může být výměnný filtr vybaven různými prvky jako např. různými filtračními médii, zpětným ventilem, obtokovým ventilem atd. Filtrovaná kapalina vtéká víkem symetricky uspořádanými vstupními otvory, protéká filtrační vložkou a vyčištěná zase odtéká centrálním výstupem. Těsnění zapuštěné do víka zaručuje za všech provozních podmínek spolehlivé utěsnění směrem ven.
Údržba
Okamžik, kdy se má provést údržba, je zpravidla stanoven výrobcem motoru nebo zařízení. Údržba se omezuje na výměnu kompletního výměnného filtru. Pomocí povolovacích klíčů MANN+HUMMEL se nechají výměnné filtry snadno vyměňovat.

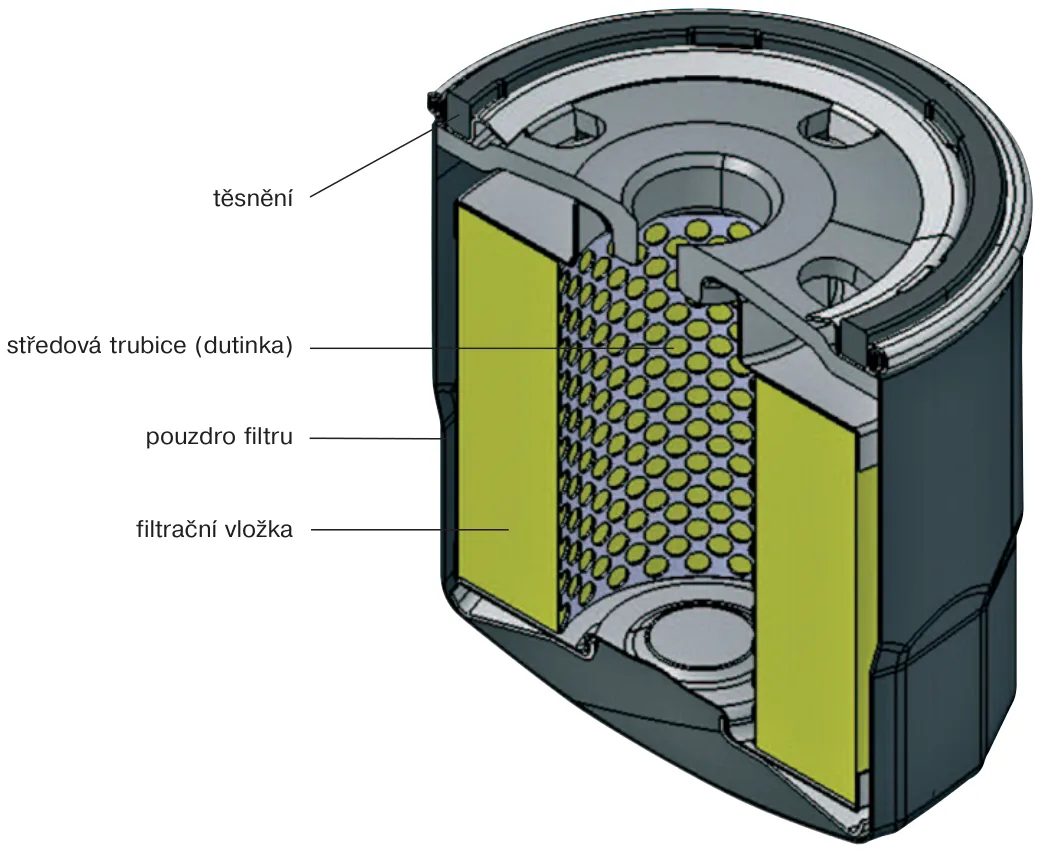

Znázornění v řezu
Palivové filtry MANN+HUMMEL filtrují nejjemnější částice z paliva a chrání tak efektivně vstřikovací systém před opotřebením a nečistotami. Dodávají se bez popř. se sběrnou nádobou na vodu a vypouštěcím šroubem.

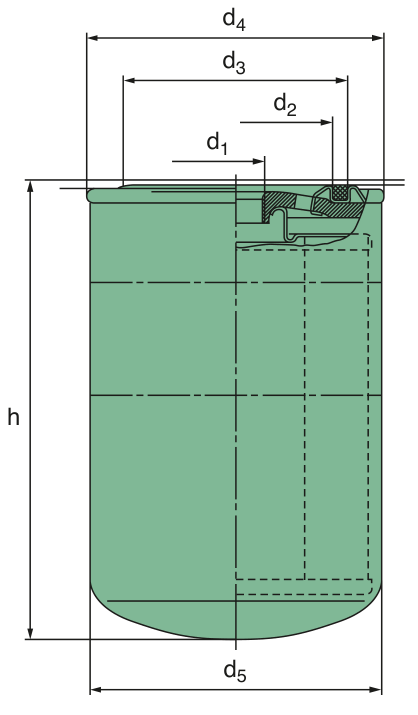

Konstrukční provedení výměnných filtrů

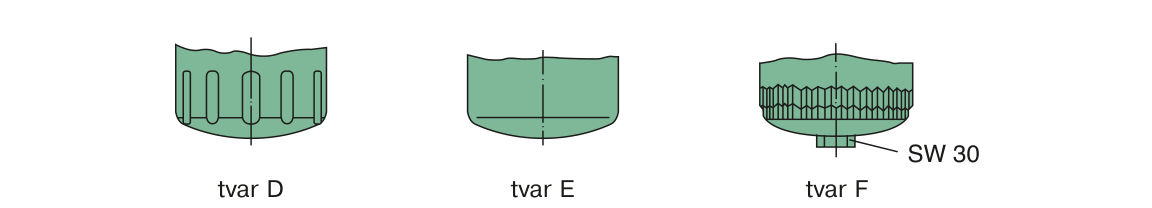

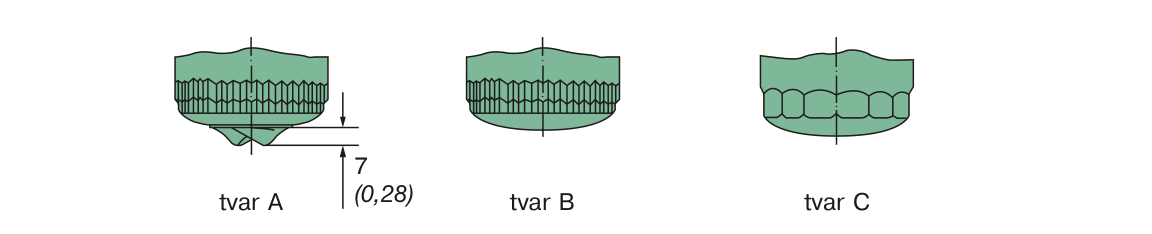

Tabulky s rozměry se týkají těchto konstrukčních provedení.
Typ WK, typ WDK
Palivové filtry pro vstřikovací čerpadla řadových motorů
Tyto filtry jsou obzvláště hospodárným řešením pro typické požadavky čerpadla pro řadové motory.
K odlučování vody doporučujeme k hlavnímu filtru navíc použít náš předfiltr PreLine® (viz strana 78).
| MANN- FILTER |

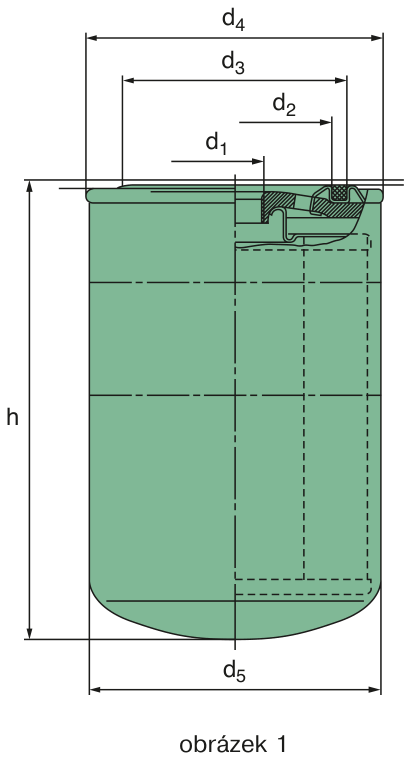

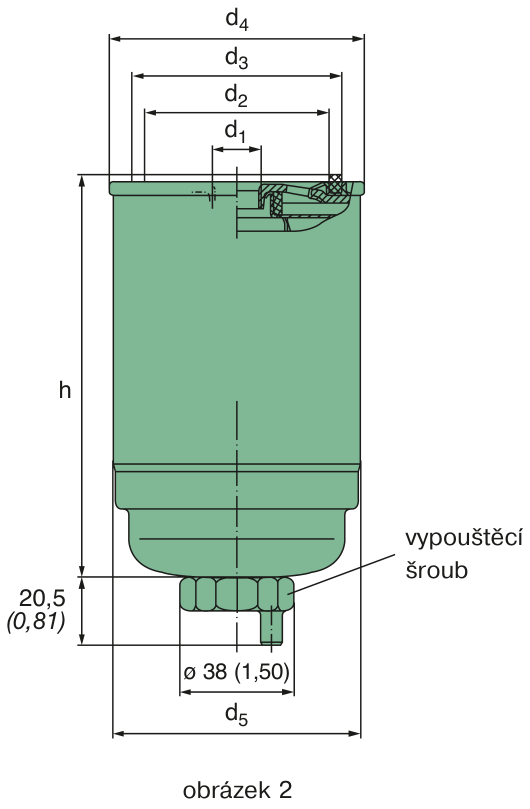

Obr. | Jmenovitý průtok [l/h] [gph] |
Rozměry v mm (rozměry v palcích) | Stupeň filtrace * |
Přípust. provozní tlak [barů] |
Tvar |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | d5 | h | ||||||
| WK 712/2 | 1 | 150 (39,63) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
80 (3,15) |
> 20% | 6 | E |
| WK 723 | 1 | 180 (47,56) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
124 (4,88) |
> 20% | 9,5 | E |
| WK 731 | 1 | 180 (47,56) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
117 (4,61) |
> 20% | 6 | E |
| WK 731/1 | 1 | 180 (47,56) |
M 14x1,5 | 30 (1,18) |
38 (1,50) |
80 (3,15) |
76 (2,99) |
115 (4,53) |
> 20% | 2,5 | E |
| WK 842 1) | 2 | 200 (52,84) |
M 16x1,5 | 61 (2,40) |
70 (2,76) |
84 (3,31) |
81 (3,19) |
134,5 (5,30) |
> 20% | 6 | – |
| WK 842/6 1) | 2 | 300 (79,26) |
M 16x1,5 | 61 (2,40) |
70 (2,76) |
84 (3,31) |
81 (3,19) |
134,5 (5,30) |
síto 63 µm | 6 | – |
| WK 950/3 | 1 | 350 (92) |
1“-14 NS | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
170 (6,69) |
> 20% | 2,5 | B |
| WK 962/4 | 1 | 480 (126,82) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
210 (8,27) |
> 20% | 2,5 | B |
| WDK 962/10 | 1 | 600 (158,52) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
> 45% | 15 | E |
* Všechny údaje se vztahují na velikost částic 3-5 µm (c) a jsou uváděny podle ISO/TR 13 353 /1994).
1) s vypouštěcím šroubem
Typ WK, typ WDK
Palivové filtry pro rozdělovací čerpadla / čerpadlo-tryska / Common Rail
U těchto palivových filtrů MANN+HUMMEL se uplatňují naše vysokovýkonná gradientní média a patentovaná média Multigrade. Obzvláště média Multigrade se vyznačují vysokou schopností pohlcovat nečistoty a zároveň vynikajícím filtračním výkonem.
U systému Common Rail, čerpadlo-tryska a rozdělovacích čerpadel se k odlučování vody doporučuje použít náš předfiltr PreLine® (viz strana 78).
| MANN- FILTER |
Jmenovitý průtok [l/h] [gph] |
Rozměry v mm (rozměry v palcích) | Stupeň filtrace * |
Přípust. provozní tlak [barů] |
Médium | Tvar |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | d4 | d5 | h | ||||||
| WDK 719 | 170 (44,91) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
127 (5,00) |
> 85% | 7 | Multigrade HC |
E |
| WDK 725 1) | 120 (31,70) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
80 (3,15) |
76 (2,99) |
146 (5,75) |
> 67% | 6 | Gradientní médium |
E |
| WDK 925 | 250 (66,05) |
M 22x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
144 (5,67) |
> 85% | 15 | Multigrade HC |
E |
| WK 940/2 | 250 (66,05) |
M 24x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
144 (5,67) |
> 85% | 6 | Multigrade HC |
E |
| WK 962/7 | 650 (171,73) |
M 18x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
> 85% | 7 | Multigrade HC |
E |
| WDK 962/15 | 590 (155,88) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
> 67% | 10 | Gradientní médium |
E |
| WDK 962/16 | 530 (140,03) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
> 85% | 15 | Multigrade HC |
E |
| WDK 962/14 | 530 (140,03) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
> 95% | 10 | Multigrade HE |
E |
| WDK 962/12 | 580 (153,24) |
M 16x1,5 | 62 (2,44) |
71 (2,80) |
96 (3,78) |
93 (3,66) |
212 (8,35) |
> 98,6% | 15 | Multigrade HE+ |
E |
| WDK 11 102/7 | 1000 (264,20) |
M 32x1,5 | 93 (3,66) |
104 (4,09) |
113 (4,45) |
108 (4,25) |
262 (10,31) |
> 67% | 7 | Gradientní médium |
E |
| WDK 11 102/1 | 860 (227,21) |
M 32x1,5 | 93 (3,66) |
104 (4,09) |
113 (4,45) |
108 (4,25) |
262 (10,31) |
> 85% | 7 | Multigrade HC |
E |
| WDK 11 102/6 | 860 (227,21) |
M 32x1,5 | 93 (3,66) |
104 (4,09) |
113 (4,45) |
108 (4,25) |
262 (10,31) |
> 95% | 7 | Multigrade HE |
E |
| WDK 11 102/3 | 860 (227,21) |
M 32x1,5 | 93 (3,66) |
104 (4,09) |
113 (4,45) |
108 (4,25) |
262 (10,31) |
> 98,6% | 7 | Multigrade HE+ |
E |
* Všechny údaje se vztahují na velikost částic 3-5 µm (c) a jsou uváděny podle ISO/TR 13 353 /1994).
1) s vypouštěcím šroubem
