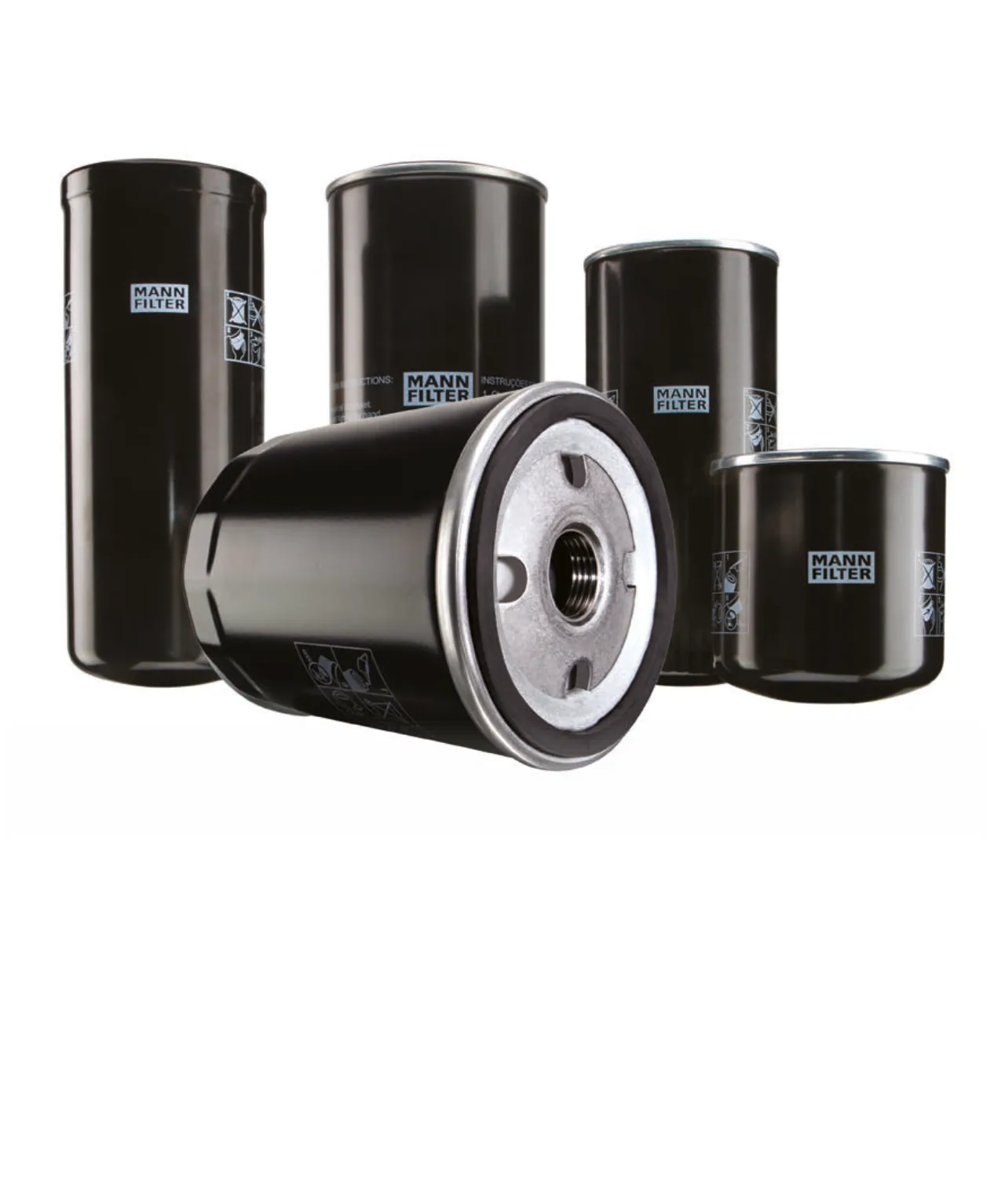

Olejové filtry pro použití v kompresorech

STANDARDNÍ OLEJOVÉ FILTRY · OLEJOVÉ FILTRY S DLOUHOU ŽIVOTNOSTÍ · VYSOKOTLAKÉ OLEJOVÉ FILTRY · PŘÍSLUŠENSTVÍ

KONSTRUKCE

  • Robustní kovové pouzdro s integrovanou filtrační vložkou
  • Lze vybavit různými modulárními komponentami, např. speciálním filtračním médiem, obtokovým ventilem atd.
  • Přívod filtrované kapaliny soustřednými vstupními otvory ve víku
  • Odvod vyčištěné kapaliny středovou přípojkou
  • Neoddělitelné těsnění ve víku zajišťuje spolehlivé utěsnění vůči okolí za všech provozních podmínek

KVALITA 1: STANDARDNÍ OLEJOVÝ FILTR

  • Celulózové médium
  • Životnost cca 2 000 h
  • Atraktivní poměr ceny a výkonu

KVALITA 2: OLEJOVÝ FILTR S DLOUHOU ŽIVOTNOSTÍ

  • Spolehlivost při náročných požadavcích
  • Médium ze skleněných vláken
  • Odolnost vůči agresivním kompresorovým olejům při vysokém odlučovacím výkonu
  • Životnost cca 4 000 h
  • Zlepšená odolnost vůči pulzacím

KVALITA 2: VYSOKOTLAKÝ OLEJOVÝ FILTR

  • Použití při maximálním provozním tlaku 34,5 bar(g)

VÝHODY

  • Osvědčené v provozu
  • Robustní konstrukce
  • Účinné odlučování a vysoká kapacita zachycení nečistot při nízké tlakové ztrátě
  • Neoddělitelná těsnění

VLASTNOSTI

  • Materiál a konstrukce přizpůsobené kompresorům
  • Obtokové ventily s jasně definovanou otevírací charakteristikou
  • K dispozici s různými filtračními médii

Standardní olejové filtry

Technické údaje

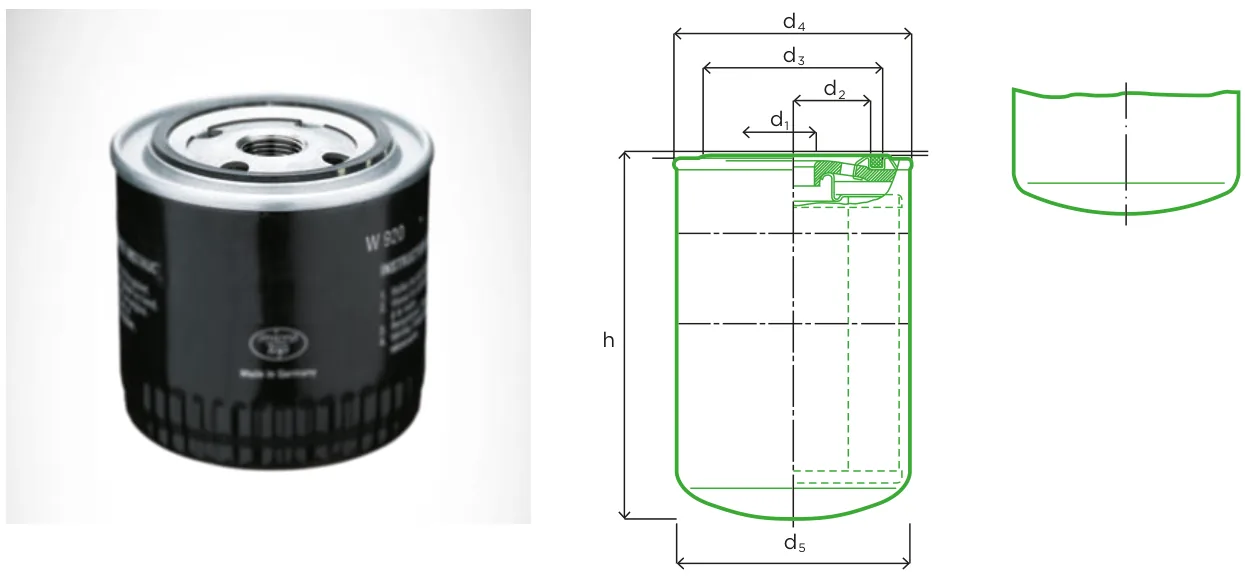

d4, d3, d2, d1, h, d5

OBJEDNACÍ ČÍSLA A ROZMĚRY

Objednací č. Jmenovitý
průtok
[l/min]
[gpm]		 Rozměry v mm
(rozměry v palcích)		 Obtokový ventil Přípustný
provozní
tlak		 Provedení
d1 d2 d3 d4 d5 h [bar] [MPa] [bar] [MPa]
WD 940/2 50
[13]		 1"-12
UNF		 62
(2,44)		 71
(2,80)		 96
(3,78)		 93
(3,66)		 144
(5,67)		 2,5 0,25 25 2,5 E
WD 962/8 75
[20]		 1"-12
UNF		 62
(2,44)		 71
(2,80)		 96
(3,78)		 93
(3,66)		 210
(8,27)		 2,5 0,25 25 2,5 E
W 962/14 75
[20]		 1"-12
UNF		 62
(2,44)		 71
(2,80)		 96
(3,78)		 93
(3,66)		 210
(8,27)		 2,5 0,25 14 1,4 B
WD 13 145/4 180
[48]		 1½"-16
UN		 100
(3,94)		 111
(4,37)		 140
(5,51)		 136
(5,35)		 302
(11,89)		 2,5 0,25 20 2,0 E

PŘÍSLUŠENSTVÍ

Pro objednací č. Hlavy filtrů (strana 31–33) Těsnění z FKM
Jednoduchá Dvojitá Trojitá Přepínatelná
WD 940/2 67 506 31 652
67 506 31 535		 67 512 31 851 – – 49 999 98 013
WD 962/8 67 506 31 143
67 506 31 535		 67 512 31 851 – 67 506 31 551 49 999 98 013
W 962/14 67 506 31 143
67 506 31 535		 67 512 31 851 – 67 506 31 551 49 999 98 013
WD 13 145/4 67 700 31 934 67 730 31 129 67 750 31 991 – 49 999 98 014

Olejové filtry s dlouhou životností / vysokotlaké olejové filtry

Technické údaje

PROVEDENÍ E

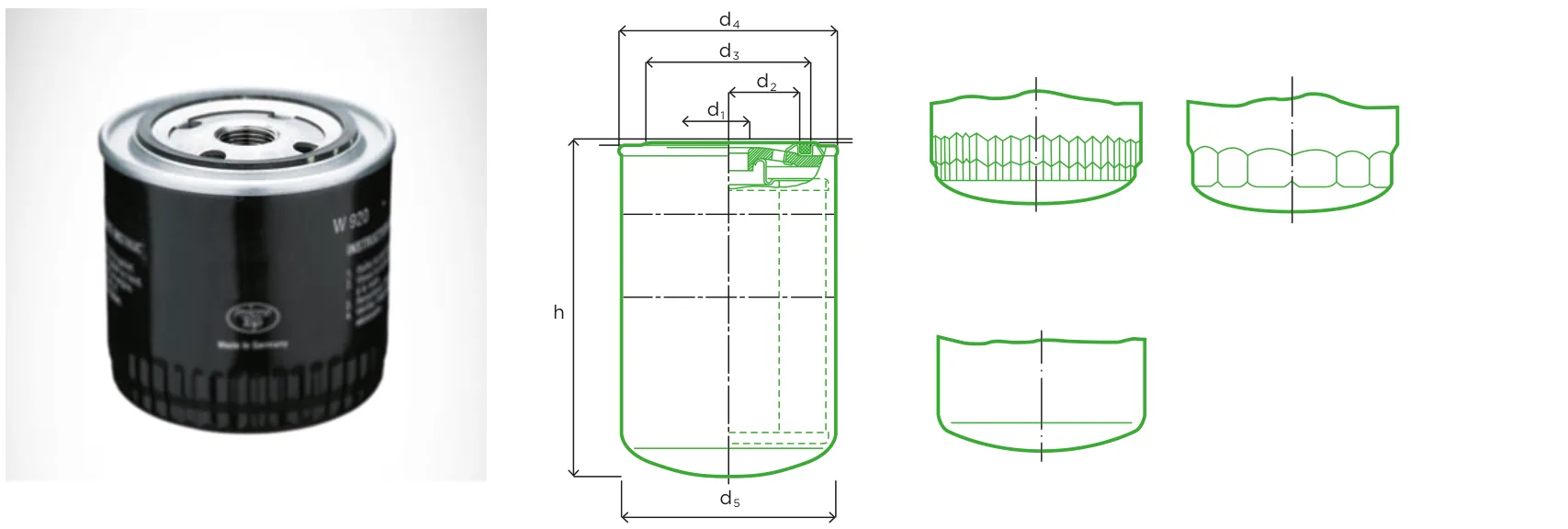

d4, d3, d2, d1, h, d5

DLOUHÁ ŽIVOTNOST

Objednací č. Jmenovitý
průtok
[l/min]
[gpm]		 Rozměry v mm
(rozměry v palcích)		 Obtokový ventil Přípustný
provozní
tlak		 Provedení
d1 d2 d3 d4 d5 h [bar] [MPa] [bar] [MPa]
WD 962/21 65
[17]		 1"-12
UNF		 62
(2,44)		 71
(2,80)		 96
(3,78)		 93
(3,66)		 210
(8,27)		 2,5 0,25 25 2,5 E
WD 1374/6 95
[25]		 1½"-16
UN		 100
(3,94)		 111
(4,37)		 140
(5,51)		 136
(5,35)		 177
(6,97)		 2,5 0,25 20 2,0 E
WD 13 145/14 210
[56]		 1½"-16
UN		 100
(3,94)		 111
(4,37)		 140
(5,51)		 136
(5,35)		 302
(11,89)		 2,5 0,25 20 2,0 E

PŘÍSLUŠENSTVÍ – DLOUHÁ ŽIVOTNOST

Pro objednací č. Hlavy filtrů (strana 31–33) Těsnění z FKM
Jednoduchá Dvojitá Trojitá Přepínatelná
WD 962/21 67 506 31 652
67 506 31 535		 67 512 31 851 – – 49 999 98 013
WD 1374/6
WD 13 145/14		 67 700 31 934 67 730 31 129 67 750 31 991 – 49 999 98 014

VYSOKÝ TLAK

Objednací č. Jmenovitý
průtok
[l/min]
[gpm]		 Rozměry v mm
(rozměry v palcích)		 Obtokový
ventil		 Přípustný
provozní
tlak		 Provedení
d1 d2 d3 d4 d5 h [bar] [bar] [MPa]
WH 945/2 70
[19]		 1 3∕8"-12
UNF		 – – 97
(3,82)		 94,2
(3,71)		 152
(5,98)		 – 34,5 3,45 E
WH 980/1 100
[26]		 1 3∕8"-12
UNF		 – – 97
(3,82)		 94,2
(3,71)		 240
(9,45)		 – 34,5 3,45 E

Jemnost filtrace podle ISO 16889 [µm (c)], 50 % = 4 / 99 % = 11, životnost cca 4 000 h. Skutečné provozní podmínky mohou životnost filtru zkrátit.
