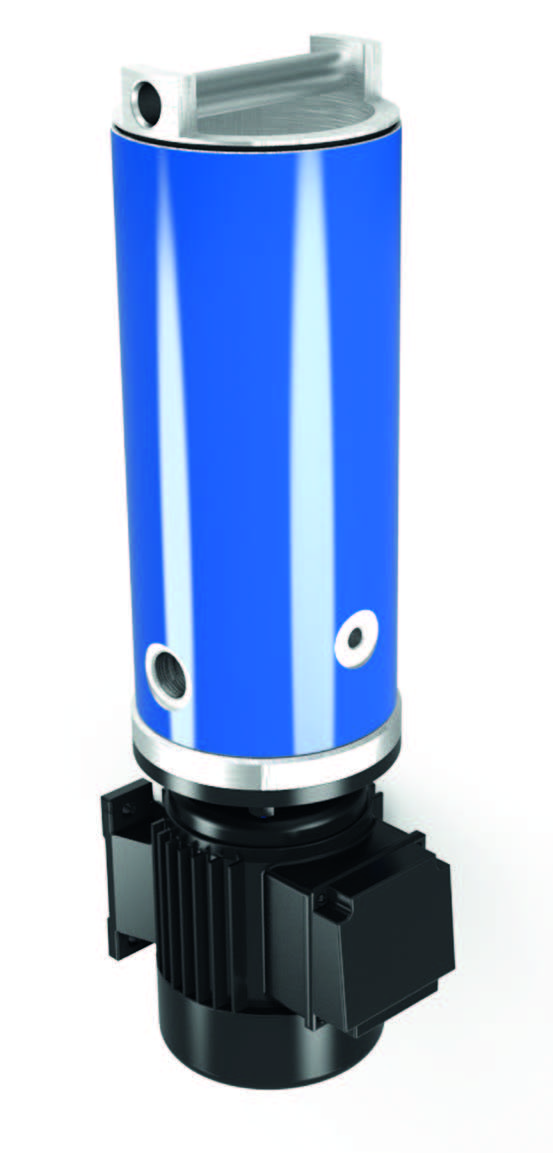

Off-line filtrační jednotky

FNA1 008 / 016
Provozní tlak až 4 bar / 58 psi · Jmenovitý průtok až 19 l/min / 5,0 gpm

Popis

Použití

V obtokovém proudu hydraulických a mazacích systémů.

Výkonové vlastnosti

Ochrana proti opotřebení
Pomocí filtračních vložek, které splňují nejvyšší nároky na třídu čistoty a jímavost nečistot.
Ochrana proti poruchám
Nepřetržitou částečnou filtrací lze dosáhnout vynikajících tříd čistoty. Snižují se poruchy strojů způsobené znečištěním a prodlužují se intervaly údržby a výměny oleje.

Zvláštní konstrukční vlastnosti

Víko pouzdra
Víko lze otevřít bez speciálního pomocného nářadí.
Kompaktnost
Jedinečná konstrukce víka umožňuje výměnu filtrační vložky bez úniku oleje. Kromě přípojných vedení nejsou zapotřebí žádné trubky. Filtrační jednotky se vyznačují nízkou spotřebou energie a minimální hlučností provozu.
Pojistný ventil
Integrovaný pojistný tlakový ventil (PRV) chrání proti přetížení.
Ventil zadržující nečistoty
Na spodní straně filtrační vložky, kterou kapalina protéká zevnitř ven, je ventil zadržující nečistoty. Ten se uzavře při vytahování filtrační vložky, zavěšené na víku, z pouzdra. Usazené nečistoty se odstraní spolu s filtrační vložkou. Díky konstrukci víka lze výměnu filtrační vložky provést téměř bez úniku oleje.

Filtrační vložky

Směr proudění zevnitř ven. Hvězdicové skládání filtračního materiálu zajišťuje:

  • velké filtrační plochy
  • nízký tlakový spád
  • vysokou jímavost nečistot
  • mimořádně dlouhé intervaly údržby

Údržba filtru

Použitím indikátoru zanešení je signalizován správný okamžik údržby, což zaručuje optimální využití životnosti filtru.

Materiály

Těleso čerpadla
Hliníková slitina
Pouzdro filtru
Ocel
Víko
Hliníková slitina
Těsnění
NBR (FPM na vyžádání)
Filtrační médium
EXAPOR®MAX 2 – anorganická vícevrstvá mikrovláknitá rouna

Příslušenství

Pod obj. č. FNA 008.1700 je k dispozici montážní sada, která usnadňuje připojení přívodních a odvodních trubek na stávající plnicí / odvzdušňovací přípojku.

Elektrické a/nebo optické indikátory zanešení lze objednat spolu s off-line filtrační jednotkou. Pro výběr vhodného indikátoru zanešení viz tabulka Indikátor zanešení v objednacím kódu. Indikátor zanešení lze objednat i samostatně. Rozměry a technické údaje indikátorů zanešení viz katalogový list 60.30.

Hydraulické armatury a hadice pro instalaci jednotky do systému jsou k dispozici na vyžádání.

Pro instalaci do filtračních chladicích okruhů je na vyžádání k dispozici provedení s obtokovým ventilem.

Technické údaje

Jmenovitý průtok

Až 19 l/min při ν = 35 mm²/s / až 5 gpm při ν = 162 SUS

Rozsah viskozity

15 – 250 mm²/s / 70 – 1160 SUS – trvalý provoz
15 – 400 mm²/s / 70 – 1860 SUS – krátkodobý provoz

Off-line filtrační jednotky pro vyšší viskozity (až 1500 mm²/s / 6950 SUS): viz katalogový list FNA1HV 008 / 016 č. 80.41.

Připojení

Závitová přípojka podle ISO 228 (viz objednací kód a rozměry).

Filtrační jemnost

3 µm(c) … 10 µm(c) pro EXAPOR®MAX 2, oddělování pevných částic
3 µm(c) … 7 µm(c) pro EXAPOR®AQUA, oddělování vody a pevných částic

Jímavost nečistot

Hodnoty jímavosti nečistot v gramech zkušebního prachu ISO MTD odpovídají ISO 16889 (viz objednací kód, tabulka Filtrační vložka).

Hydraulické kapaliny

Minerální oleje a biologicky odbouratelné kapaliny (HEES a HETG, viz informační list 00.20)

Teplotní rozsah kapalin

0 °C … +65 °C / +32 °F … +149 °F (viz také rozsah viskozity)

Rozsah okolní teploty

0 °C … +50 °C / +32 °F … +122 °F

Sací výška

max. 1 m / 3,28 ft (nenaplněno)
max. 6 m / 19,69 ft (v provozním stavu)

Provozní tlak

Max. 4 bar / 58 psi, ochrana tlakovým pojistným ventilem

Provozní poloha

Svisle, motor dole

Doporučené objemy nádrží

FNA1 008: do 800 l / 200 gal
FNA1 016: do 1500 l / 400 gal

Off-line filtrační jednotky pro objemy nádrží nad 1500 l / 400 gal: viz katalogový list FNA 045 č. 80.50.

Objednací kód

FNA1 [průtok][přípojka] – [vložka] / [motor] – [indikátor]

Jmenovitý průtok

Jmenovitý průtok Kód
8 l/min / 2.11 gpm 008
16 l/min / 4.23 gpm 016

Přípojka

Kód Velikost Rozměrový typ č.
G Vstup: G¾, Výstup: G½ 1 nebo 2
U Vstup: 11⁄16-12 UN-2B, Výstup: ¾-16 UN-2B 3 nebo 4

Filtrační vložka

Jemnost (β = 200); jímavost nečistot podle ISO 16889 / kapacita pro vodu.

Filtrační médium Jemnost FNA1 008 FNA1 016 Náhradní vložka obj. č. Kód
EXAPOR®MAX 2 3 µm 490 g 280 g V7.1220-113 V003
EXAPOR®MAX 2 5 µm 460 g 270 g V7.1220-13 V005
EXAPOR®MAX 2 10 µm 340 g 190 g V7.1220-06 V010
EXAPOR®AQUA 7 µm 145 g / 320 ml 85 g / 190 ml Y7.1220-05 Y007
EXAPOR®AQUA 3 µm 165 g / 340 ml 105 g / 205 ml Y7.1220-113 Y003

Elektromotor (jiný motor na vyžádání)

Fáze, napětí Frekvence Výkon FNA1 008 / 016 Elektrické připojení Rozměrový typ č. Kód
3~400/460 VAC 50/60 Hz 0.25 / 0.45 kW 1 1 nebo 3 40050
1~230 VAC 50/60 Hz 0.25 / 0.45 kW 2 2 nebo 4 23050
1~110 VAC 50/60 Hz 0.25 / 0.45 kW 2 2 nebo 4 11050

* Údaje platí pro 50 Hz. Při 60 Hz se hodnota zvyšuje přibližně o 20 %. Provedení se stejnosměrným motorem, 24 nebo 12 V, viz datový list FNA 014 č. 80.35.

Indikátor zanešení

Typ Princip Kód indikátoru Datový list č. Připojení Hydraulický symbol Kód
Manometr optický DG 200-16 60.20 M12 × 1.5 1 O
Tlakový spínač elektrický DG 813-21 60.20 M12 × 1.5 2 E
Tlakový spínač optický / elektrický DG 815-12 60.20 M12 × 1.5 3 EO
Bez indikátoru – – – M12 × 1.5 4 X
Indikátor zanešení diferenčního tlaku optický DG 042-01 60.30 Příruba 5 OD
Indikátor zanešení diferenčního tlaku elektrický DG 041-31 60.30 Příruba 6 ED
Indikátor zanešení diferenčního tlaku elektrický + optický DG 041-44 60.30 Příruba 7 EOD
Bez indikátoru – – – Příruba 8 XD

Rozměry

  • Požadovaná vzdálenost pro údržbu filtru (viz výkres)
  • Přípojka pro indikátor zanešení: M12 × 1,5 nebo přírubové připojení (rozložení otvorů příruby viz datový list 60.30)
  • Montážní sada (pryžové silentbloky s maticemi a podložkami) je součástí základní výbavy
  • Kondenzátor (u 1~AC motoru)
  • Kabelová přípojka M20 × 1,5 podle DIN 50262; velikost klíče 10, utahovací moment 5+2 Nm
  • Požadovaná vzdálenost pro ventilaci motoru: min. 20 mm / 0,79 palce
  • Pojistný tlakový ventil; štítek; filtrační vložka
  • Hmotnost přibl. 11 kg / 24,3 lbs

Míry v mm

Typ* A B C D E F G H I J K L M N O P R S T U V W
1 G¾ G½ 48 48 68 340 243 100 120 M6 80 106 25 72 123 140 38 26 101 74 535 –
2 G¾ G½ 48 48 68 340 243 100 120 M6 80 106 25 72 123 140 38 26 101 74 535 100
3 11⁄16-12 UN-2B ¾-16 UNF-2B 41 30 68 340 243 100 120 M6 80 106 25 72 123 140 38 26 101 74 535 –
4 11⁄16-12 UN-2B ¾-16 UNF-2B 41 30 68 340 243 100 120 M6 80 106 25 72 123 140 38 26 101 74 535 100

Míry v palcích

Typ* A B C D E F G H I J K L M N O P R S T U V W
1 G¾ G½ 1.89 1.89 2.68 13.39 9.57 3.94 4.72 M6 3.15 4.17 0.98 2.83 4.84 5.51 1.50 1.02 3.98 2.91 21.06 –
2 G¾ G½ 1.89 1.89 2.68 13.39 9.57 3.94 4.72 M6 3.15 4.17 0.98 2.83 4.84 5.51 1.50 1.02 3.98 2.91 21.06 3.94
3 11⁄16-12 UN-2B ¾-16 UNF-2B 1.61 1.18 2.68 13.39 9.57 3.94 4.72 M6 3.15 4.17 0.98 2.83 4.84 5.51 1.50 1.02 3.98 2.91 21.06 –
4 11⁄16-12 UN-2B ¾-16 UNF-2B 1.61 1.18 2.68 13.39 9.57 3.94 4.72 M6 3.15 4.17 0.98 2.83 4.84 5.51 1.50 1.02 3.98 2.91 21.06 3.94

* Typ: viz objednací kód (rozměrový typ č.).

Hydraulické symboly

Symboly 1–8 pro varianty indikátoru zanešení (viz objednací kód, sloupec Hydraulický symbol). Původní výkresy symbolů nejsou zahrnuty.

Elektrická připojení

Varianta 1: uzemnění, zapojení třífázového motoru do hvězdy nebo do trojúhelníku. Varianta 2: uzemnění, jednofázový motor s kondenzátorem. Původní schémata zapojení nejsou zahrnuta.

Příklad objednávky

FNA1 016G-V003/23050-E

Off-line filtrační jednotka s jmenovitým průtokem 16 l/min / 4,23 gpm, vstupní přípojka G¾, výstupní přípojka G½, filtrační vložka EXAPOR®MAX 2, jemnost 3 µm, elektromotor 1~230 VAC a elektrický indikátor zanešení.

Rozměrový typ: 2

Poznámky

Kombinace uvedené v tomto datovém listu jsou standardní jednotky. Pokud jsou požadovány úpravy, obraťte se na nás s dotazem.

Ilustrace se mohou v některých případech lišit od originálu. Společnost ARGO-HYTOS neodpovídá za neúmyslné chyby v tomto specifikačním listu.
