In line olejové filtry MANN+HUMMEL

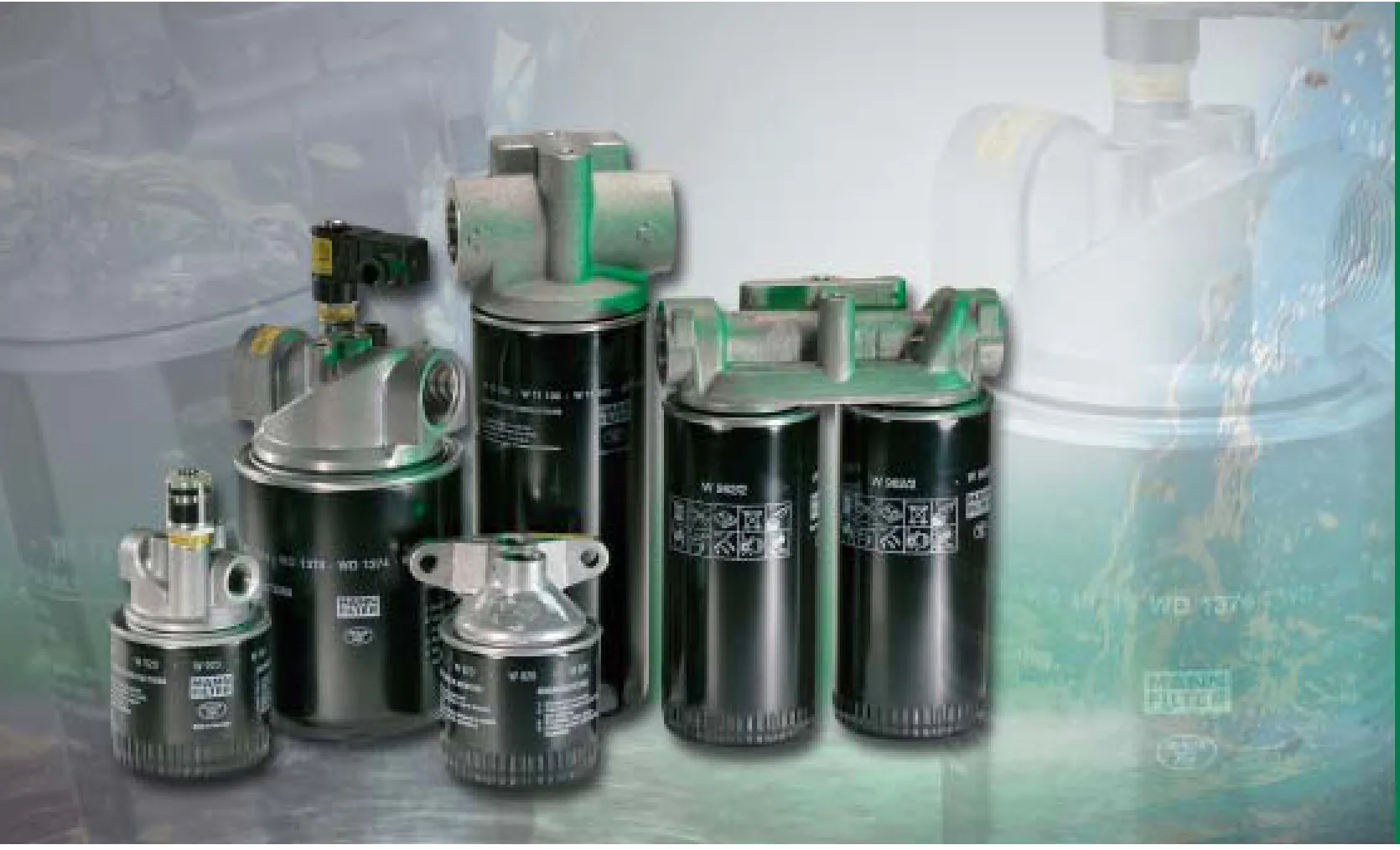

In line olejové filtry MANN+HUMMEL se používají především v mazacích systémech, k filtraci motorových a převodových olejů ve všeobecném strojírenství. Spektrum In line filtrů sahá od lehké jednoduché hlavy až po velký filtr s trojnásobnou hlavou. Filtrační vlastnosti jsou dány hlavně použitými výměnnými filtry popř. filtračními médii.
Přehled výhod:
- snadná montáž do stávajících potrubí,
- stabilní hliníkový odlitek,
- kromě základního provedení rozšířená flexibilita díky alternativně nabízenému optickému nebo elektrickému servisnímu spínači,
- k dispozici jsou přepínatelné typy,
- nepatrná tlaková ztráta,
- osvědčená kvalita výměnných filtrů MANN+HUMMEL
Konstrukce
Filtr se skládá z hlavice filtru se závity pro připojení na potrubí a upevňovacích prvků jakož i výměnného filtru MANN+HUMMEL.
Dodávaná provedení:
- s obtokovým ventilem bez servisního indikátoru
- s obtokovým ventilem a servisním indikátorem
- s obtokovým ventilem a se servisním spínačem (možno zvolit spínací/ rozpínací kontakt)
Servisní indikátor popř. servisní spínač
MANN+HUMMEL a obtokový ventil je nutné seřídit tak, aby potřeba servisní výměny filtru byla signalizována dříve, než se obtokový ventil otevře. V případě dotazů se prosím obraťte na svou kontaktní osobu u firmy MANN+HUMMEL.
Montáž a údržba
Filtr se namontuje do systému, přičemž je nutné respektovat směr průtoku. Směr průtoku je označen šipkou na závitech pro připojení na potrubí.
Okamžik, kdy se má provést údržba, je zpravidla stanoven výrobcem motoru nebo zařízení. Údržba se omezuje na výměnu kompletního výměnného filtru.
Pomocí povolovacích klíčů MANN+HUMMEL se dají výměnné filtry snadno vyměňovat.
In line filtr umožňuje různé kombinace výměnných filtrů a hlav filtrů. V tomto katalogu jsou uvedeny pouze základní typy. Pokud byste pro svou aplikaci nenalezli vhodný In line filtr, obraťte prosím se na svou kontaktní osobu u firmy
MANN+HUMMEL. Ta Vám ráda sestaví optimální In line filtr skládající se z hlavy filtru, výměnného filtru a příslušenství.

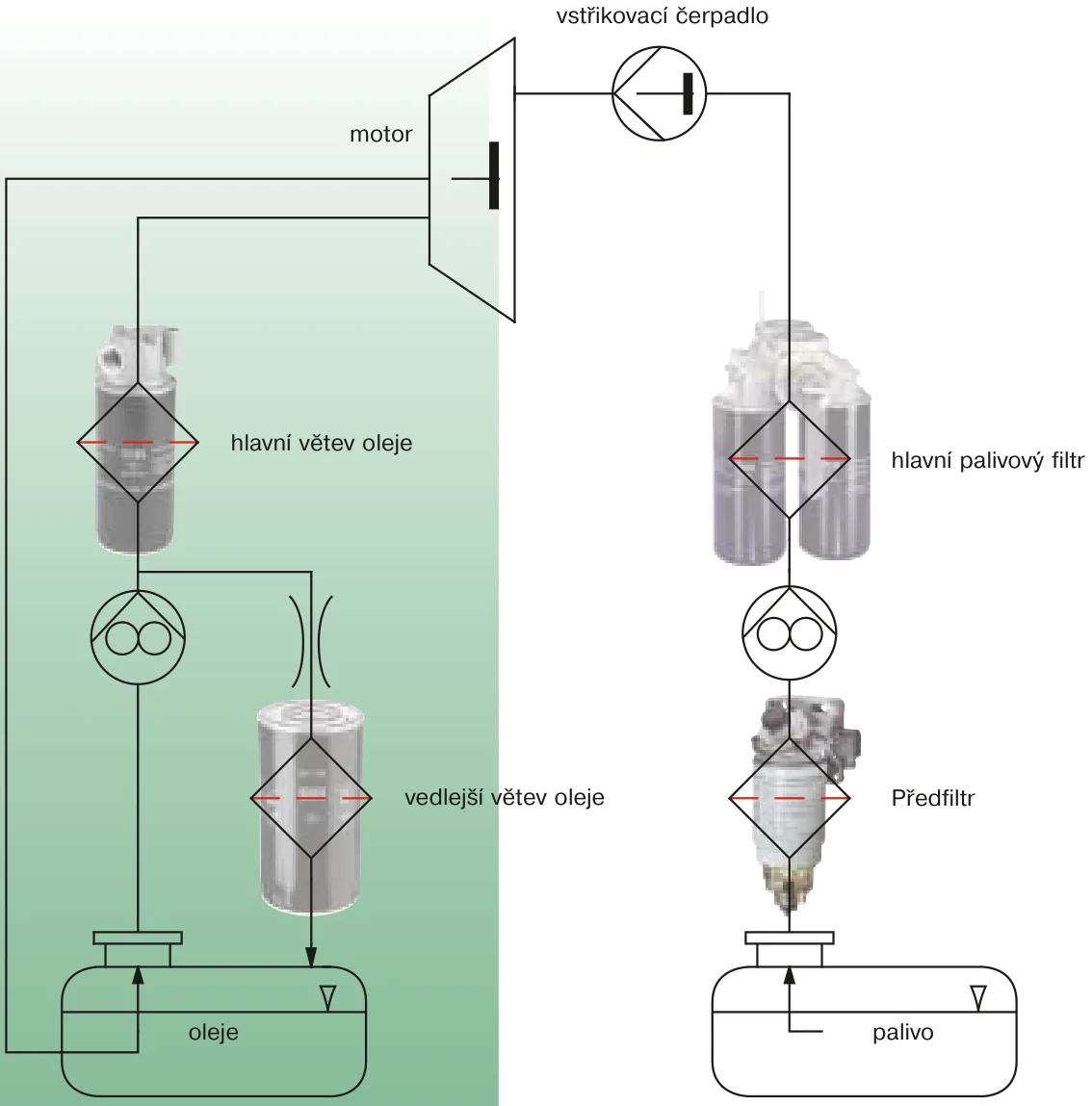

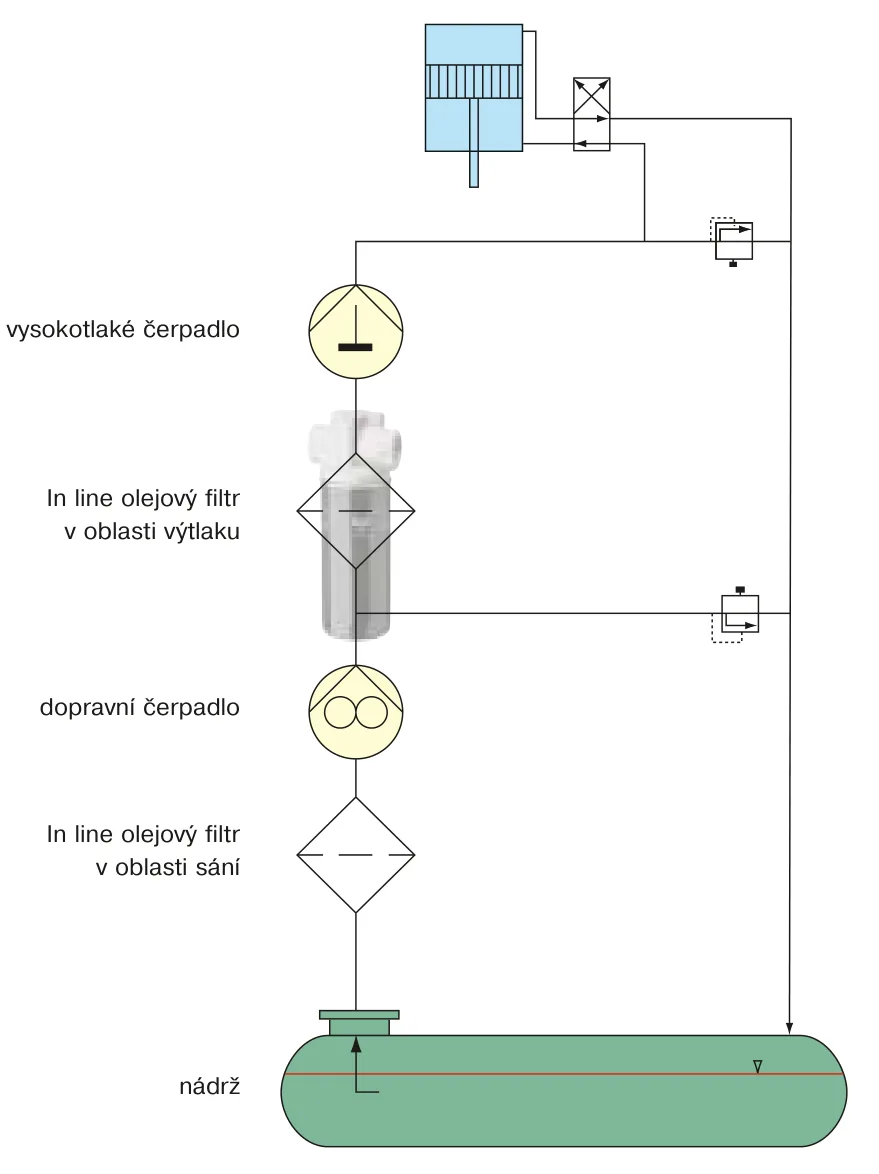

Schématické uspořádání na motoru
Přehled hlav olejových filtrů

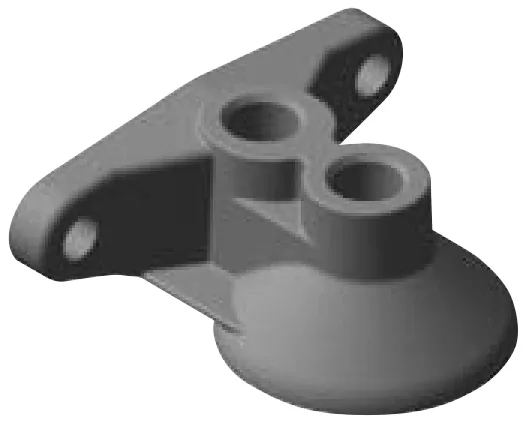

Jednoduchá hlava filtru s přírubou
Kompaktní hlava filtru nenáročná na prostor: potrubí se připojuje svrchu. Hlava je i přes kompaktní konstrukci optimalizována z hlediska proudění a koncipována bez obtékání.

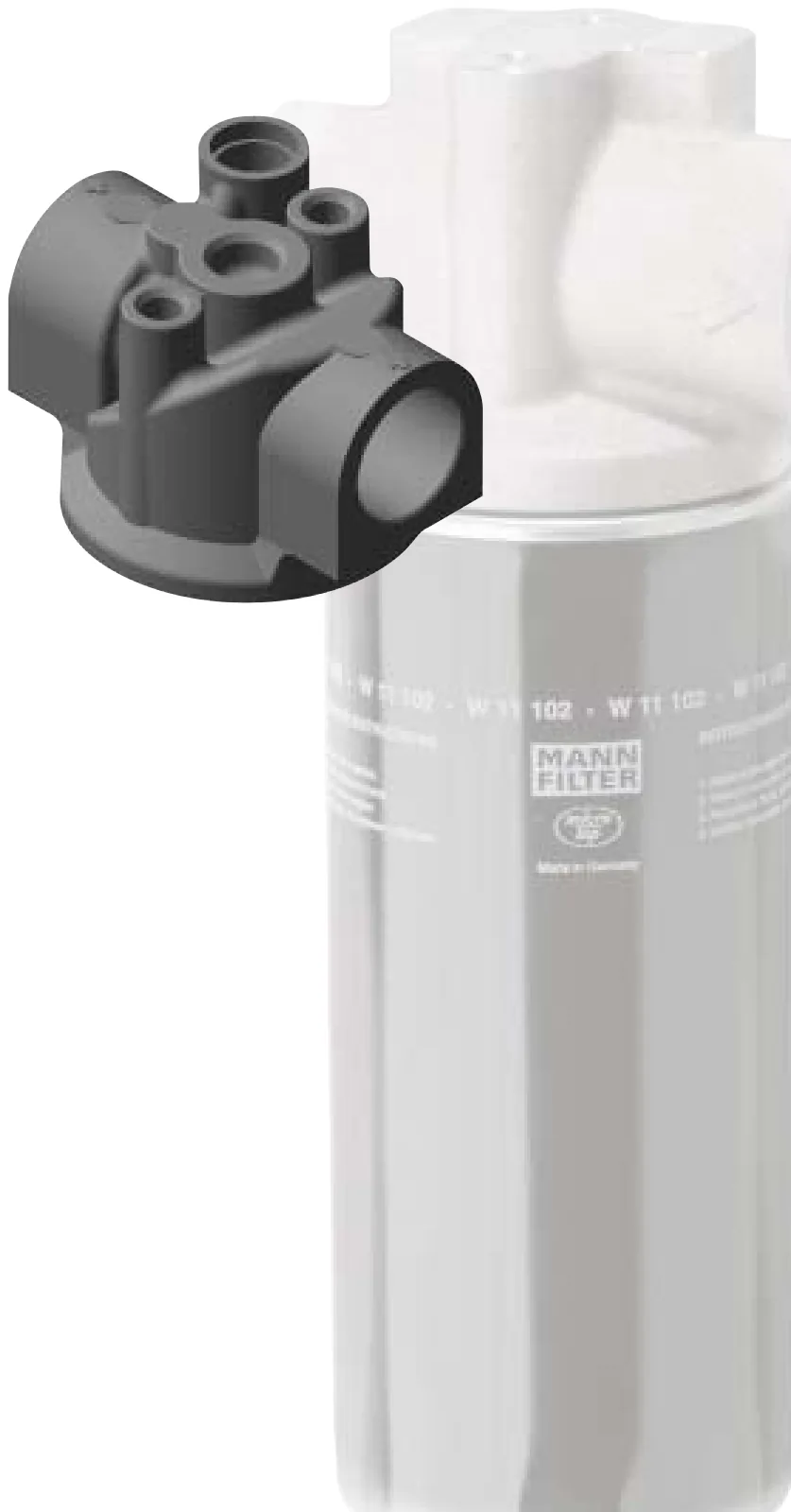

Jednoduchá hlava In line
Tato univerzální hlava filtru je určena k montáži do potrubí. Pro alternativně nabízený servisní indikátor MANN+HUMMEL jsou již připraveny příslušné otvory.

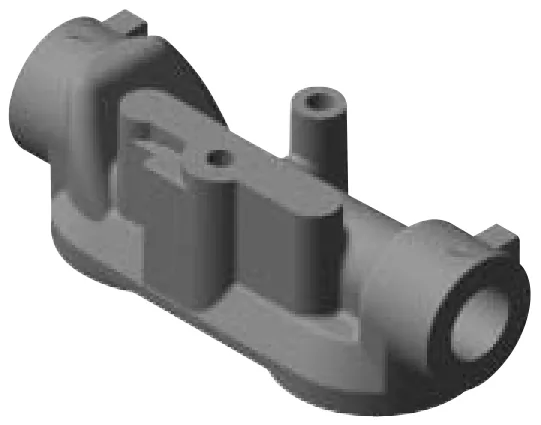

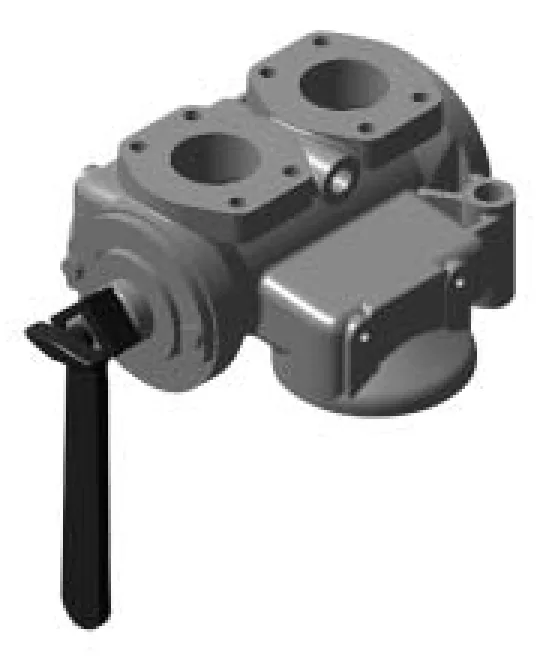

Dvojitá hlava filtru In line
U této hlavy filtru protéká olej paralelně dvěma filtry. Může být dosažen vetší objemový proud popř. delší životnost filtru.
Dvojitá hlava filtru In line přepínatelná
U této robustní hlavy filtru, která se nejlépe hodí pro „Heavy Duty“, může být výměna filtru prováděna během provozu.

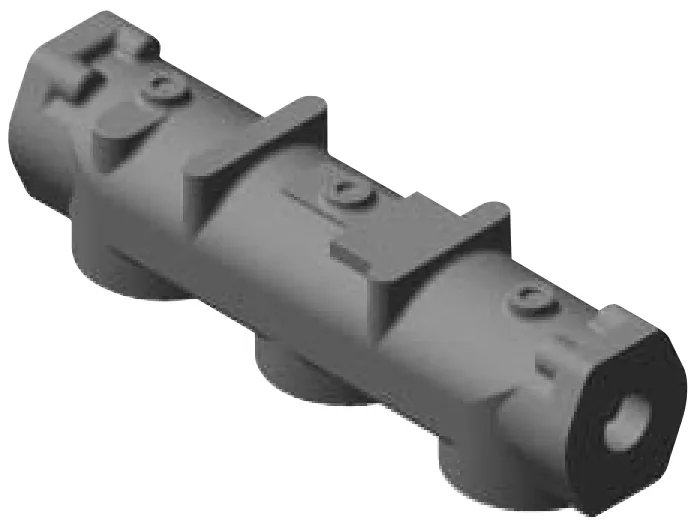

Trojitá hlava filtru In line
U této hlavy filtru protéká olej paralelně třemi filtry. Může být dosažen vetší objemový proud popř. delší životnost filtru.
In line olejové filtry s jednoduchou hlavou
Provozní tlak 14 barů, do 40 l/min. – příruba

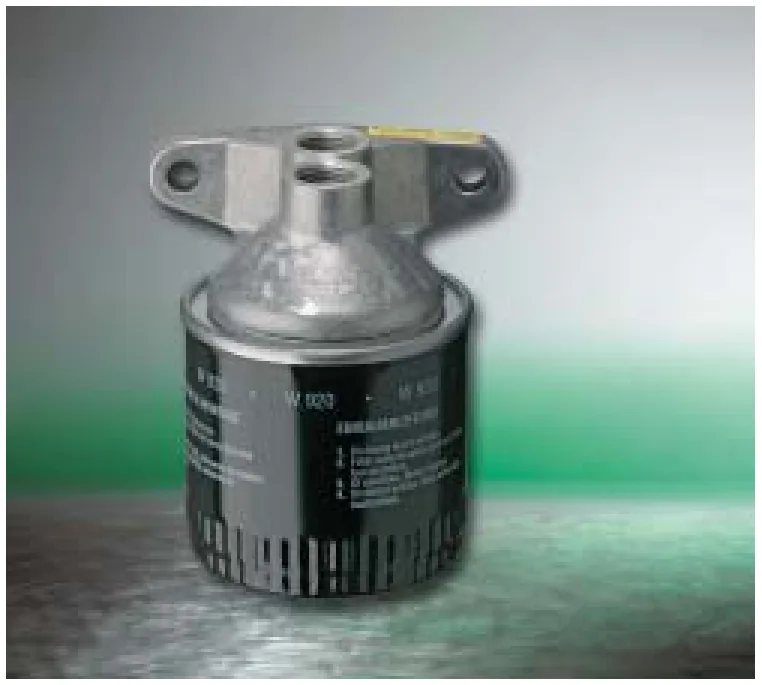

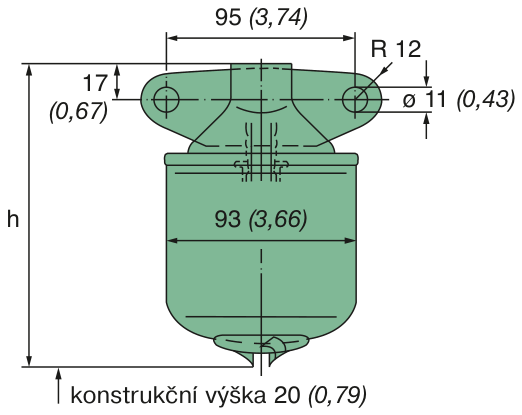

Tato lehká a robustní hlava filtru se dvěma šrouby přišroubuje na nějakou rovnou plochu. U této hlavy filtru se přítok a odtok montují se shora.

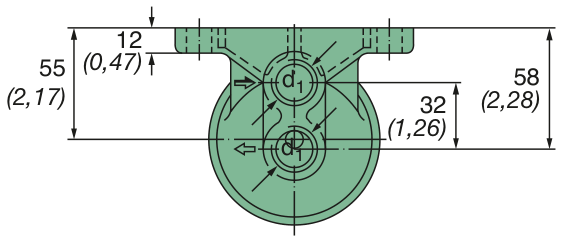

Charakteristiky

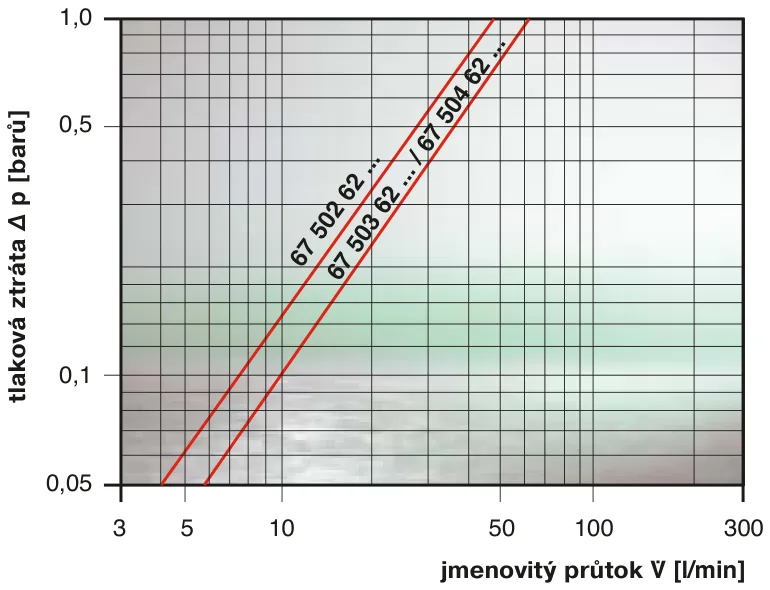

Průtočný odpor podle ISO 3968 při 36 mm2/s.
| Objednací číslo | Jmenovitý průtok [l/min] [gpm] |
MANN-FILTER | Rozměry v mm (rozměry v palcích) | Přibližná hmotnost [kg] |
|
|---|---|---|---|---|---|
| d1 | h | ||||
| 67 502 62 026 | 25 (6,61) |
W 920 | M 20x1,5 | 145 (5,71) |
0,7 |
| 67 503 62 026 | 40 (10,6) |
W 940 | M 20x1,5 | 192 (7,56) |
0,8 |
| 67 502 62 106 | 25 (6,61) |
W 920 | G 1/2” | 145 (5,71) |
0,7 |
| 67 504 62 126 | 40 (10,6) |
W 940 | G 1/2” | 192 (7,56) |
0,8 |

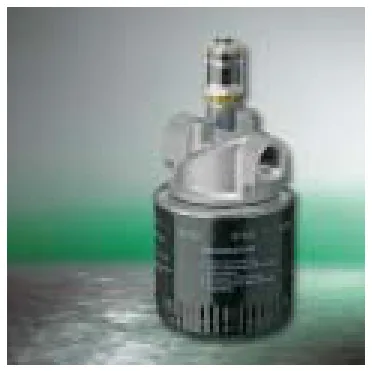

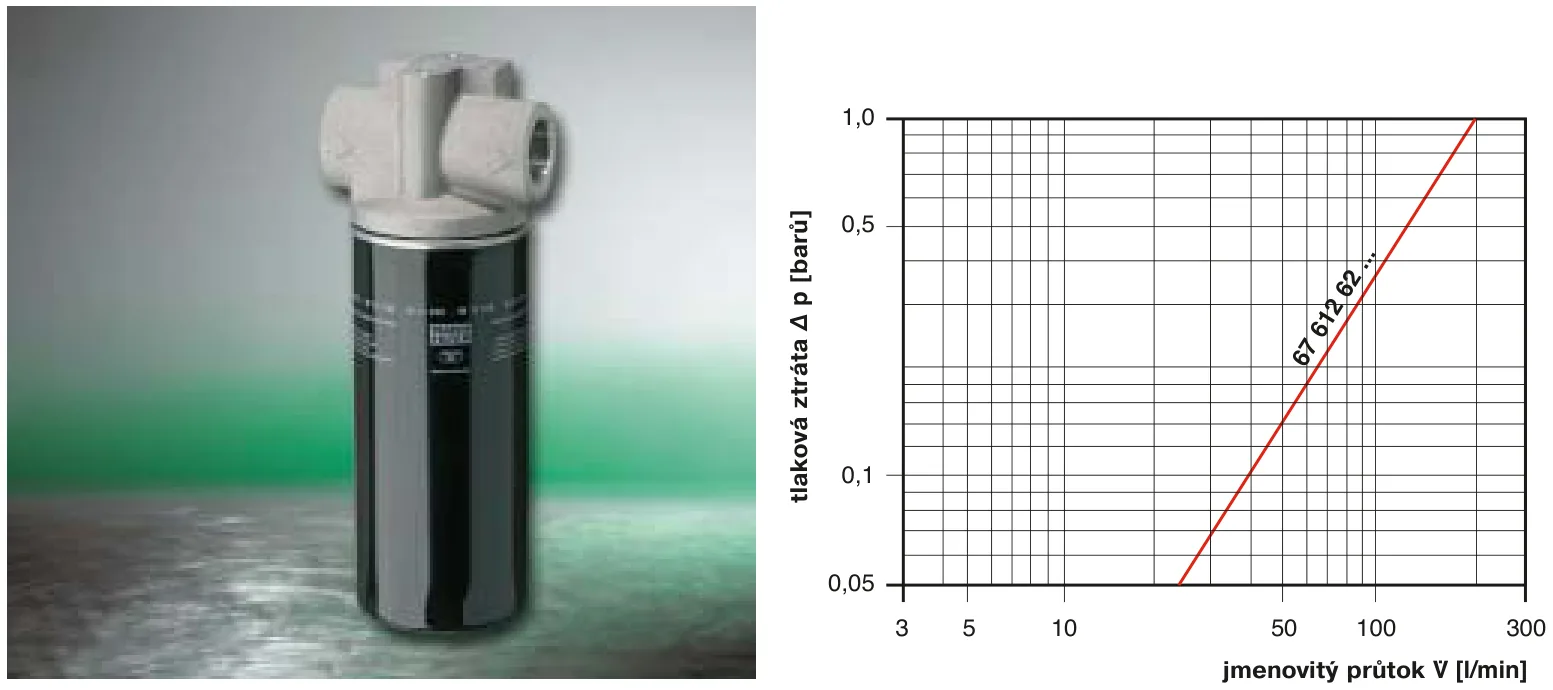

In line olejové filtry s jednoduchou hlavou
Provozní tlak 14 barů, do 70 l/min. – In line

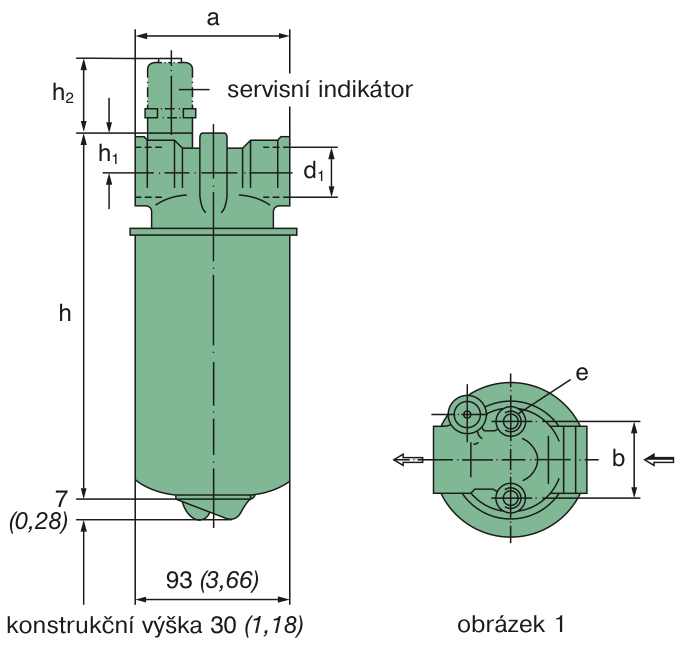

U této konstrukce se přítok a odtok montují z boku.

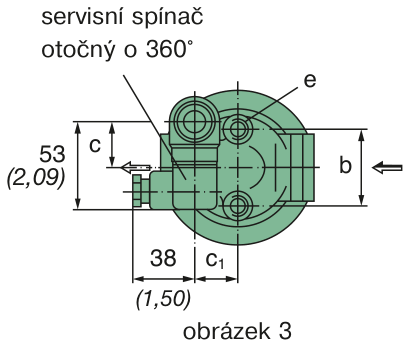

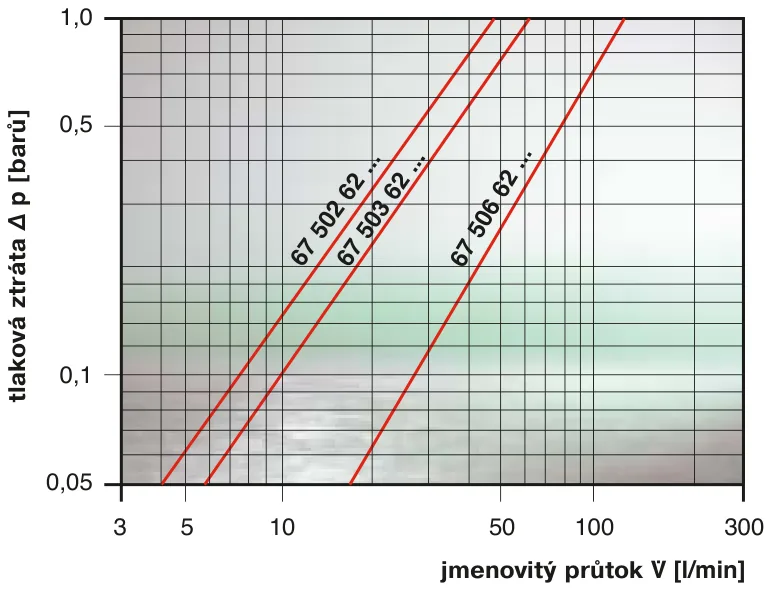

Charakteristiky
Průtočný odpor podle ISO 3968 při 36 mm2/s.
| Objednací číslo |
Obr. | MANN-FILTER | Rozměry v mm (rozměry v palcích) | Servisní indikátor |
Přibližná hmotnost [kg] |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | c1 | d11) | e | h | h1 | h2 | |||||
| Jmenovitý průtok do 25 l/min (6,6 gpm) | |||||||||||||
| 67 502 62 256 | 1 | W 920 | 90 (3,54) |
40 (1,57) |
– | – | G 1/2” | M 8 | 147 (5,79) |
22 (0,87) |
– | – | 1,2 |
| 67 502 62 236 | 2 | W 920 | 90 (3,54) |
40 (1,57) |
21,5 (0,83) |
24 (0,94) |
G 1/2” | M 8 | 147 (5,79) |
22 (0,87) |
46 (1,81) |
optický | 1,2 |
| 67 502 62 226 | 3 | W 920 | 90 (3,54) |
40 (1,57) |
21,5 (0,83) |
24 (0,94) |
G 1/2” | M 8 | 147 (5,79) |
22 (0,87) |
62 (2,44) |
elektrický | 1,3 |
| Jmenovitý průtok do 40 l/min (13,2 gpm) | |||||||||||||
| 67 503 62 306 | 1 | W 940 | 90 (3,54) |
40 (1,57) |
– | – | G 1/2” | M 8 | 194 (7,64) |
22 (0,87) |
– | – | 1,2 |
| 67 503 62 276 | 2 | W 940 | 90 (3,54) |
40 (1,57) |
21,5 (0,83) |
24 (0,94) |
G 1/2” | M 8 | 194 (7,64) |
22 (0,87) |
46 (1,81) |
optický | 1,2 |
| 67 503 62 266 | 3 | W 940 | 90 (3,54) |
40 (1,57) |
21,5 (0,83) |
24 (0,94) |
G 1/2” | M 8 | 194 (7,64) |
22 (0,87) |
62 (2,44) |
elektrický | 1,3 |
| Jmenovitý průtok do 70 l/min (18,5 gpm) | |||||||||||||
| 67 506 62 706 | 1 | W 962/2 | 95 (3,74) |
47,5 (1,87) |
– | – | G 1” | M 10 | 269 (10,59) |
25 (0,98) |
– | – | 1,6 |
| 67 506 62 666 | 2 | W 962/2 | 95 (3,74) |
47,5 (1,87) |
28,5 (1,12) |
26 (1,02) |
G 1” | M 10 | 269 (10,59) |
25 (0,98) |
46 (1,81) |
optický | 1,6 |
| 67 506 62 676 | 3 | W 962/2 | 95 (3,74) |
47,5 (1,87) |
28,5 (1,12) |
26 (1,02) |
G 1” | M 10 | 269 (10,59) |
25 (0,98) |
62 (2,44) |
elektrický | 1,7 |
1) Jiný závit na objednávku.
In line olejové filtry s jednoduchou hlavou
Provozní tlak 14 barů, do 100 l/min. – In line
Charakteristiky
Průtočný odpor podle ISO 3968 při 36 mm2/s.

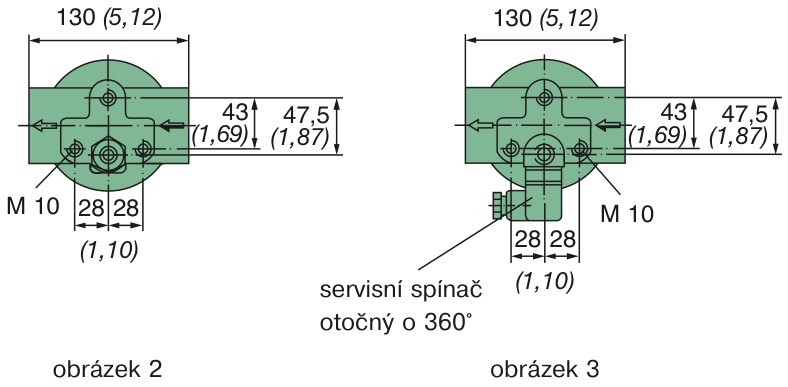

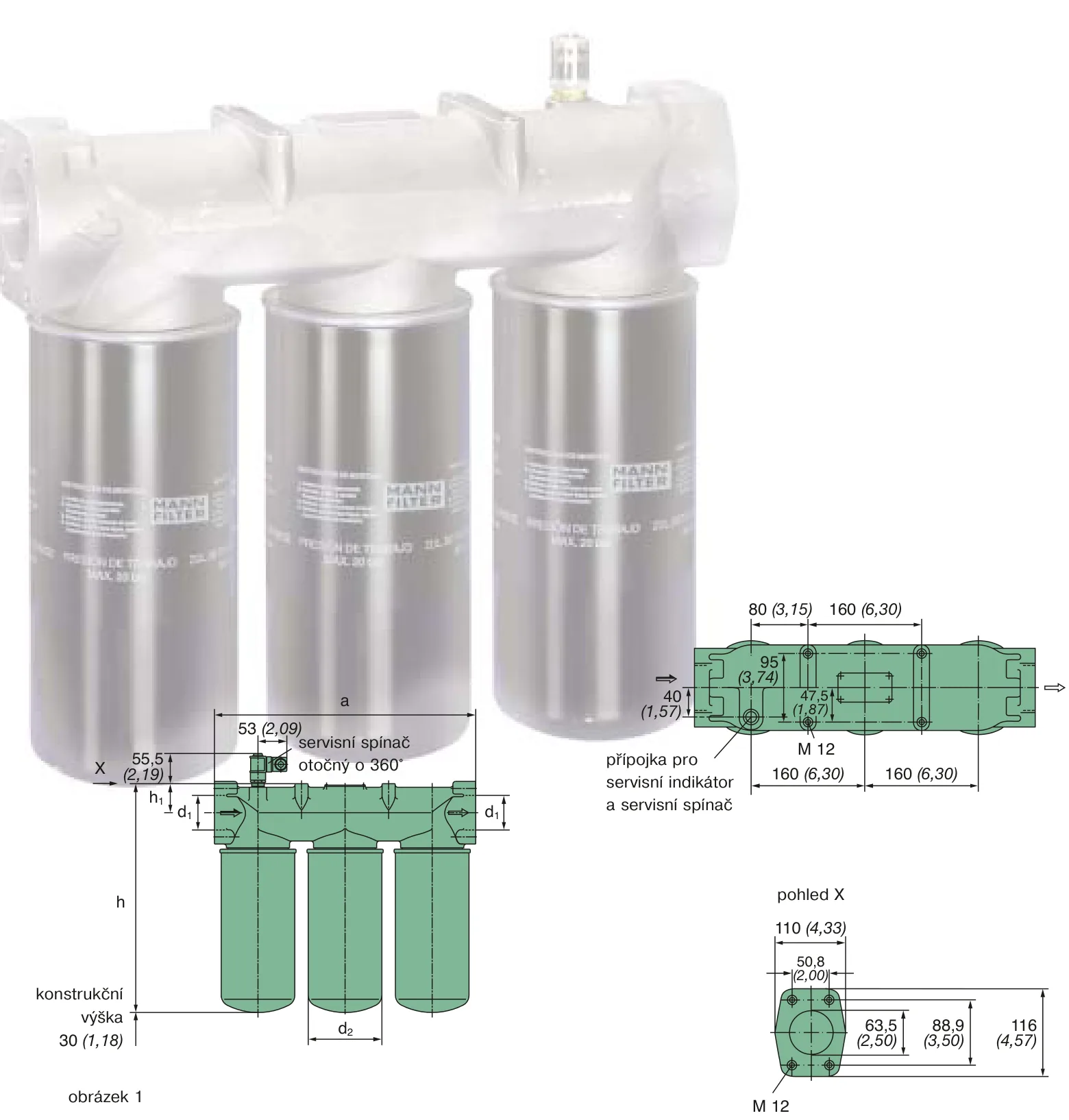

obrázek 1
| Objednací číslo | Obr. | Jmenovitý průtok [l/min] [gpm] |
MANN-FILTER | Rozměry v mm (rozměry v palcích) h2 |
Servisní indikátor |
Přibližná hmotnost [kg] |
|---|---|---|---|---|---|---|
| 67 612 62 146 | 1 | 100 (26,42) |
W 11 102 | – | – | 2,4 |
| 67 612 62 176 | 2 | 100 (26,42) |
W 11 102 | 46 (1,81) |
optický | 2,5 |
| 67 612 62 166 | 3 | 100 (26,42) |
W 11 102 | 62 (2,44) |
elektrický | 2,5 |

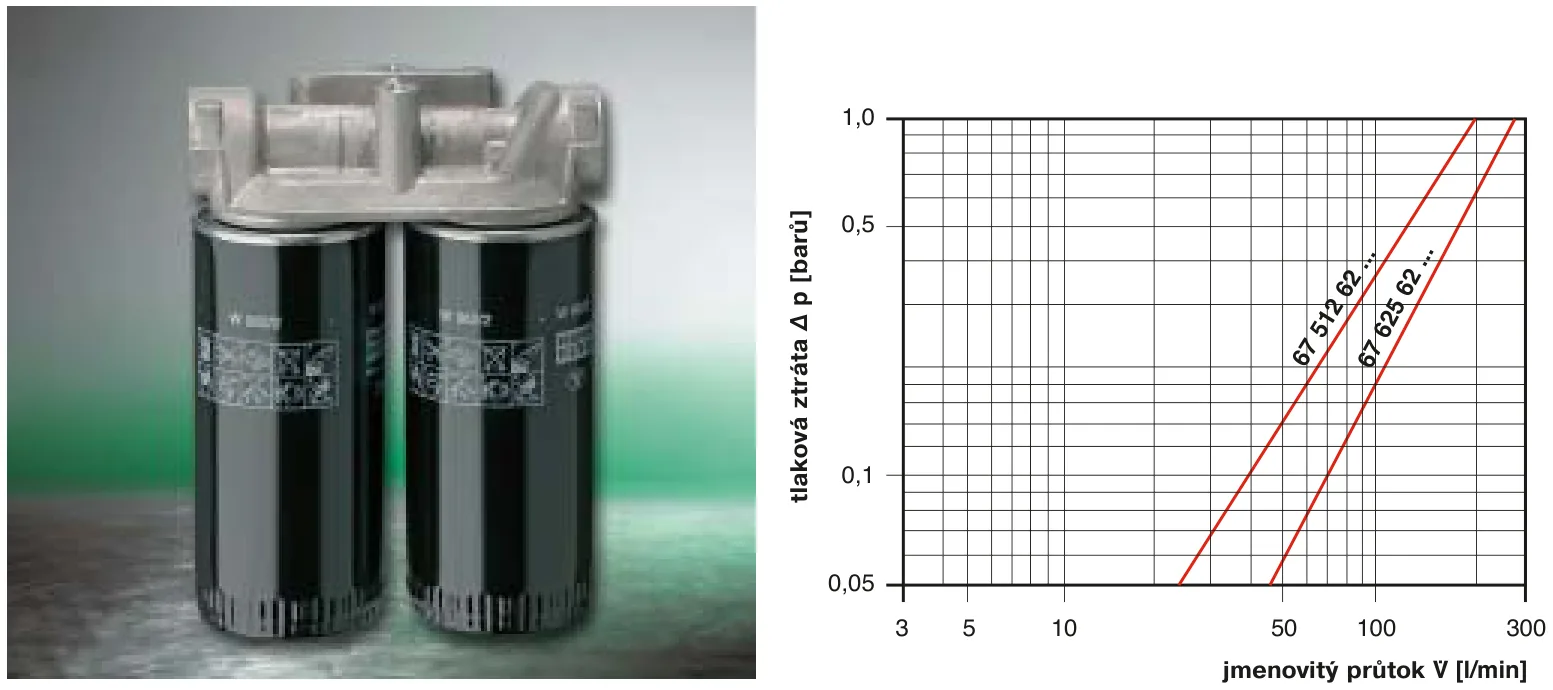

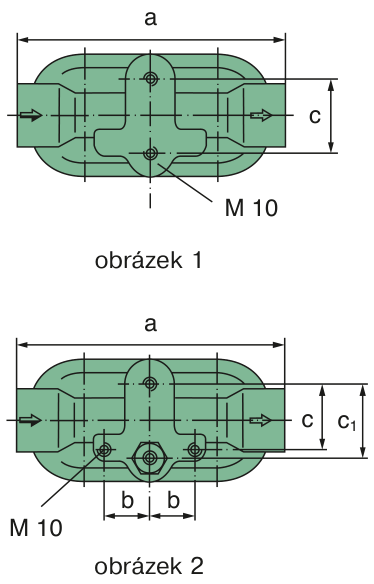

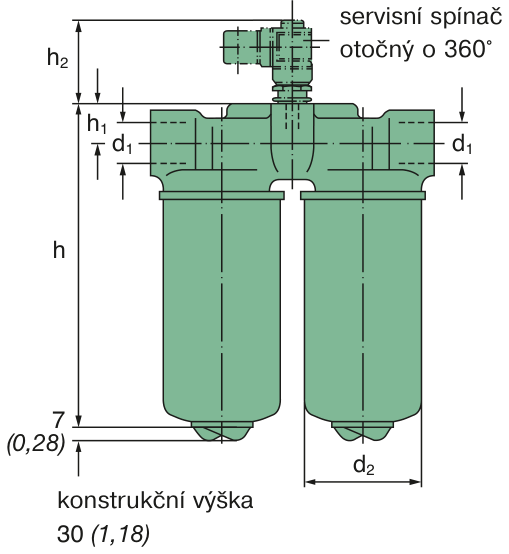

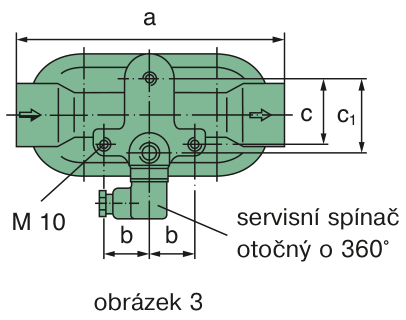

In line olejové filtry s dvojitou hlavou
Provozní tlak 14 barů, do 180 l/min. – In line
Charakteristiky
Průtočný odpor podle ISO 3968 při 36 mm2/s.
| Objednací číslo | Obr. | MANN-FILTER | Rozměry v mm (rozměry v palcích) | Servisní indikátor |
Přibližná hmotnost [kg] |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | c1 | d12) | d2 | h | h1 | h2 | |||||
| Jmenovitý průtok do 120 l/min (31,7 gpm) | |||||||||||||
| 67 512 62 106 | 1 | 2x W 962/2 | 200 (7,87) |
– | 47,5 (1,87) |
– | G 1” | 93 (3,66) |
275 (10,83) |
30 (1,18) |
– | – | 2,5 |
| 67 512 62 136 | 2 | 2x W 962/2 | 200 (7,87) |
40 (1,57) |
43 (1,69) |
47,5 (1,87) |
G 1” | 93 (3,66) |
275 (10,83) |
30 (1,18) |
46 (1,81) |
optický | 2,6 |
| 67 512 62 126 | 3 | 2x W 962/2 | 200 (7,87) |
40 (1,57) |
43 (1,69) |
47,5 (1,87) |
G 1” | 93 (3,66) |
275 (10,83) |
30 (1,18) |
62 (2,44) |
elektrický | 2,6 |
| Jmenovitý průtok do 180 l/min (47,6 gpm) | |||||||||||||
| 67 625 62 106 1) | 1 | 2x W 11 102 | 270 (10,63) |
– | 70 (2,76) |
– | G 1 1/2” | 108 (4,25) |
337 (13,27) |
35 (1,38) |
– | – | 4,6 |
| 67 625 62 116 1) | 2 | 2x W 11 102 | 270 (10,63) |
45 (1,77) |
65 (2,56) |
70 (2,76) |
G 1 1/2” | 108 (4,25) |
337 (13,27) |
35 (1,38) |
46 (1,81) |
optický | 4,7 |
| 67 625 62 126 1) | 3 | 2x W 11 102 | 270 (10,63) |
45 (1,77) |
65 (2,56) |
70 (2,76) |
G 1 1/2” | 108 (4,25) |
337 (13,27) |
35 (1,38) |
62 (2,44) |
elektrický | 4,7 |
1) Filtry se dodávají bez uvolňovacích ventilů.
2) Jiný závit na objednávku.

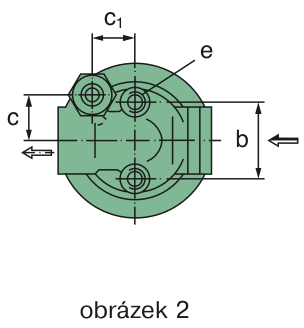

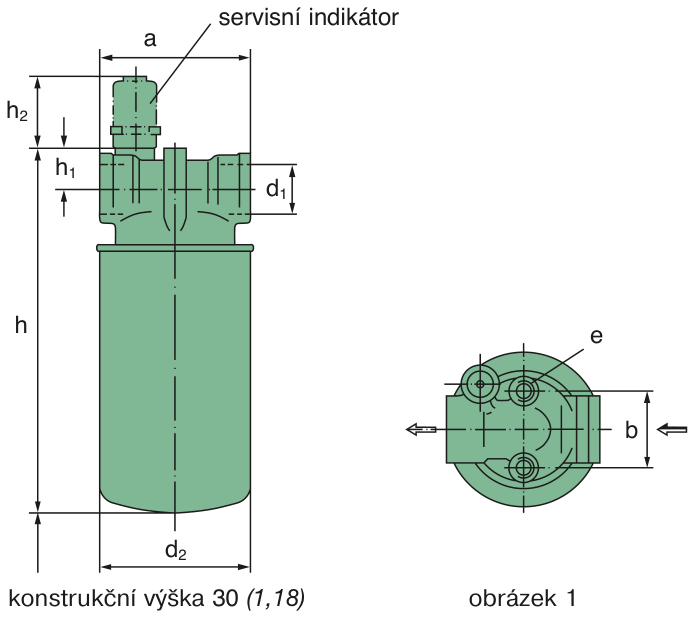

In line olejové filtry s jednoduchou hlavou
Provozní tlak: 20/25/35 barů, do 180 l/min. – In line

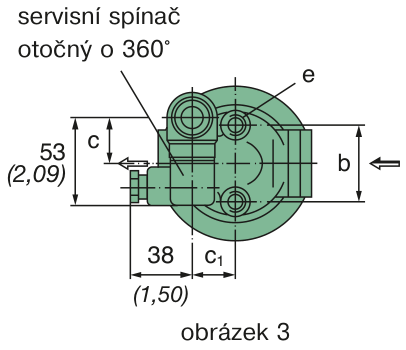

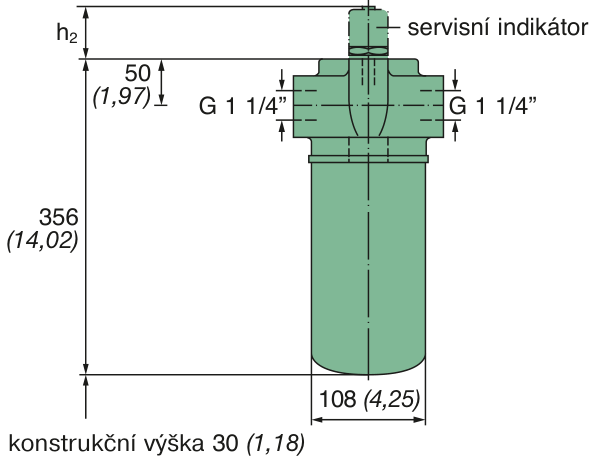

Charakteristiky

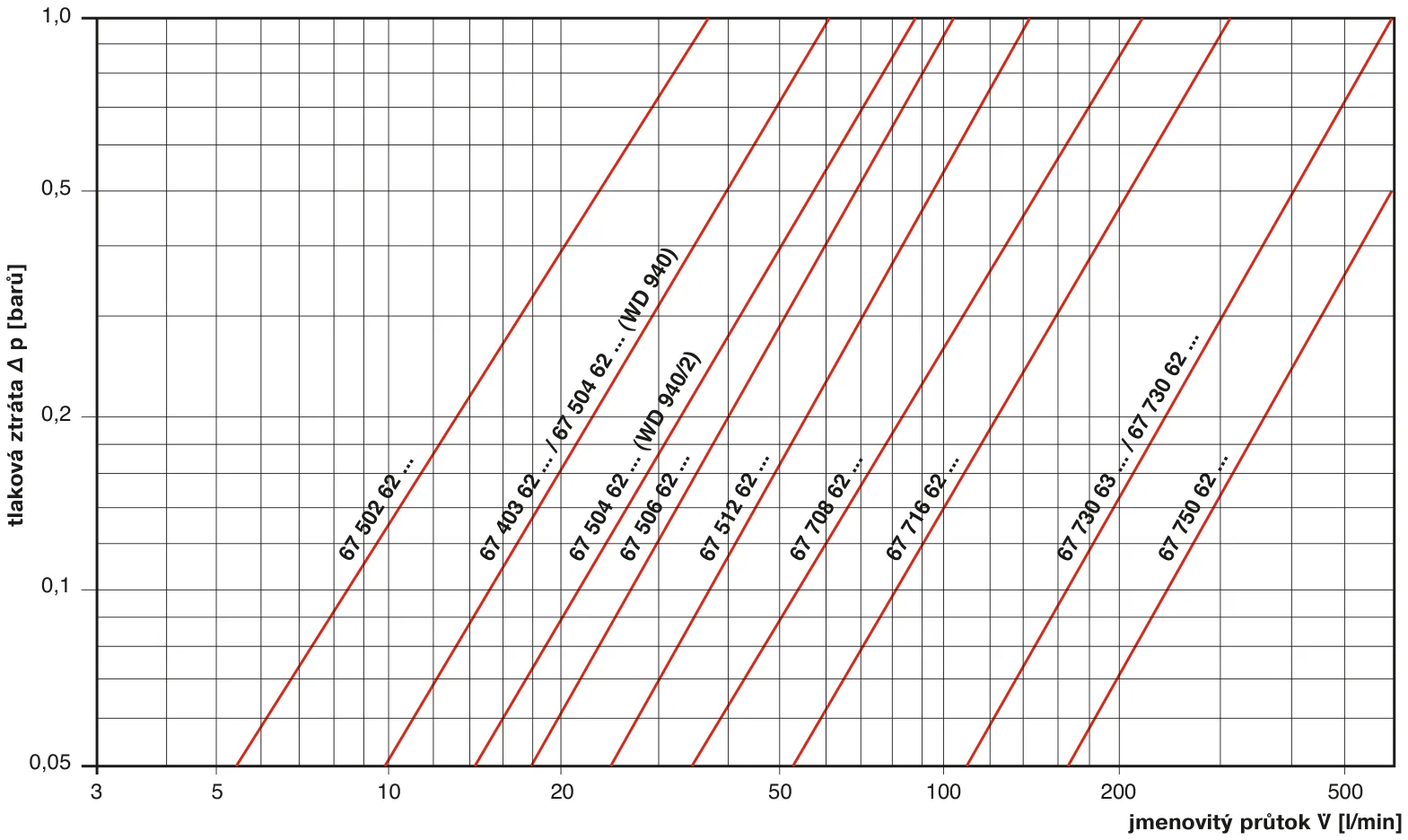

Průtočný odpor podle ISO 3968 při 36 mm2/s.
| Objednací číslo |
Obr. | Jmenovitý průtok [l/min]3) [gpm] |
MANN-FILTER | Rozměry v mm (rozměry v palcích) | Servisní indikátor |
Přibližná hmotnost [kg] |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | c1 | d11) | d2 | e | h | h1 | h2 | ||||||
| Provozní tlak 35 barů (3,5 MPa) | |||||||||||||||
| 67 403 62 246 | 1 | 20 (5,28) |
WD 724/6 | 90 (3,54) |
40 (1,57) |
– | – | G 1/2” | 76 (2,99) |
192 (7,56) |
22 (0,87) |
– | – | 0,9 | |
| Provozní tlak 25 barů (2,5 MPa) | |||||||||||||||
| 67 502 62 246 | 1 | 25 (6,60) |
WD 920 | 90 (3,54) |
40 (1,57) |
– | – | G 1/2” | 93 (3,66) |
149 (5,87) |
22 (0,87) |
– | – | 0,8 | |
| 67 502 62 216 | 2 | 25 (6,60) |
WD 920 | 90 (3,54) |
40 (1,57) |
21,5 (0,85) |
24 (0,94) |
G 1/2” | 93 (3,66) |
149 (5,87) |
22 (0,87) |
46 (1,81) |
opt. | 0,8 | |
| 67 502 62 206 | 3 | 25 (6,60) |
WD 920 | 90 (3,54) |
40 (1,57) |
21,5 (0,85) |
24 (0,94) |
G 1/2” | 93 (3,66) |
149 (5,87) |
22 (0,87) |
62 (2,44) |
el. | 0,8 | |
| 67 504 62 436 | 1 | 40 (10,57) |
WD 940 | 90 (3,54) |
40 (1,57) |
– | – | G 1/2” | 93 (3,66) |
196 (7,72) |
22 (0,87) |
– | – | 1,3 | |
| 67 504 62 456 | 2 | 40 (10,57) |
WD 940 | 90 (3,54) |
40 (1,57) |
21,5 (0,85) |
24 (0,94) |
G 1/2” | 93 (3,66) |
196 (7,72) |
22 (0,87) |
46 (1,81) |
opt. | 1,4 | |
| 67 504 62 446 | 3 | 40 (10,57) |
WD 940 | 90 (3,54) |
40 (1,57) |
21,5 (0,85) |
24 (0,94) |
G 1/2” | 93 (3,66) |
196 (7,72) |
22 (0,87) |
62 (2,44) |
el. | 1,4 | |
| 67 504 62 426 | 1 | 40 (10,57) |
WD 940/2 | 95 (3,74) |
47,5 (1,87) |
– | – | G 1” | 93 (3,66) |
203 (7,99) |
25 (0,98) |
– | – | 0,9 | |
| 67 504 62 416 | 2 | 40 (10,57) |
WD 940/2 | 95 (3,74) |
47,5 (1,87) |
28,5 (1,12) |
26 (1,02) |
G 1” | 93 (3,66) |
203 (7,99) |
25 (0,98) |
46 (1,81) |
opt. | 1,0 | |
| 67 504 62 406 | 3 | 40 (10,57) |
WD 940/2 | 95 (3,74) |
47,5 (1,87) |
28,5 (1,12) |
26 (1,02) |
G 1” | 93 (3,66) |
203 (7,99) |
25 (0,98) |
62 (2,44) |
el. | 1,0 | |
| 67 506 62 756 | 1 | 70 (18,49) |
WD 962 | 95 (3,74) |
47,5 (1,87) |
– | – | G 3/4” | 93 (3,66) |
271 (10,67) |
25 (0,98) |
– | – | 2,7 | |
| 67 506 62 696 | 1 | 70 (18,49) |
WD 962 | 95 (3,74) |
47,5 (1,87) |
– | – | G 1” | 93 (3,66) |
271 (10,67) |
25 (0,98) |
– | – | 2,7 | |
| 67 506 62 656 | 2 | 70 (18,49) |
WD 962 | 95 (3,74) |
47,5 (1,87) |
28,5 (1,12) |
26 (1,02) |
G 1” | 93 (3,66) |
271 (10,67) |
25 (0,98) |
46 (1,81) |
opt. | 2,8 | |
| 67 506 62 646 | 3 | 70 (18,49) |
WD 962 | 95 (3,74) |
47,5 (1,87) |
28,5 (1,12) |
26 (1,02) |
G 1” | 93 (3,66) |
271 (10,67) |
25 (0,98) |
62 (2,44) |
el. | 2,8 | |
| Provozní tlak 20 barů (2,0 MPa) | |||||||||||||||
| 67 708 62 1462) | 1 | 95 (25,09) |
WD 1374 | 135 (5,32) |
56 (2,20) |
– | – | G 1 1/4” |
136 (5,35) |
246 (9,69) |
28 (1,10) |
– | – | 3,0 | |
| 67 708 62 1562) | 2 | 95 (25,09) |
WD 1374 | 135 (5,32) |
56 (2,20) |
30 (1,18) |
26 (1,02) |
G 1 1/4” |
136 (5,35) |
246 (9,69) |
28 (1,10) |
46 (1,81) |
opt. | 3,1 | |
| 67 708 62 1662) | 3 | 95 (25,09) |
WD 1374 | 135 (5,32) |
56 (2,20) |
30 (1,18) |
26 (1,02) |
G 1 1/4” |
136 (5,35) |
246 (9,69) |
28 (1,10) |
62 (2,44) |
el. | 3,1 | |
| 67 716 62 216 | 1 | 180 (47,55) |
WD 13 145 | 135 (5,32) |
56 (2,20) |
– | – | G 1 1/4” |
136 (5,35) |
371 (14,61) |
28 (1,10) |
– | – | 3,4 | |
| 67 716 62 226 | 2 | 180 (47,55) |
WD 13 145 | 135 (5,32) |
56 (2,20) |
30 (1,18) |
26 (1,02) |
G 1 1/4” |
136 (5,35) |
371 (14,61) |
28 (1,10) |
46 (1,81) |
opt. | 3,5 | |
| 67 716 62 236 | 3 | 180 (47,55) |
WD 13 145 | 135 (5,32) |
56 (2,20) |
30 (1,18) |
26 (1,02) |
G 1 1/4” |
136 (5,35) |
371 (14,61) |
28 (1,10) |
62 (2,44) |
el. | 3,5 | |
1) Jiný závit na objednávku.
2) Bez obtokového ventilu.
3) Hodnoty průtoku platí pro kapaliny o viskozitě 36 mm2/s při průtočných odporech podle diagramu na straně 24.

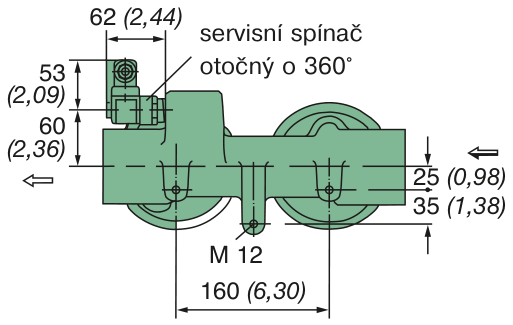

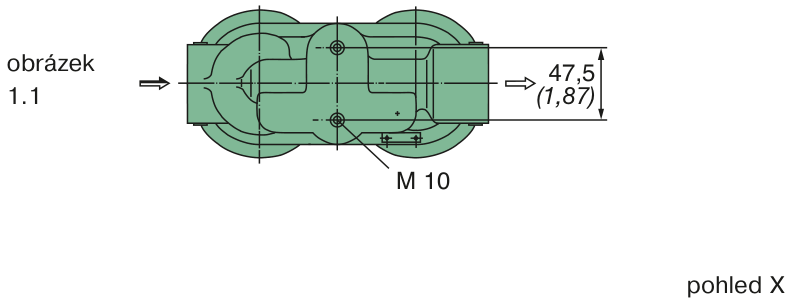

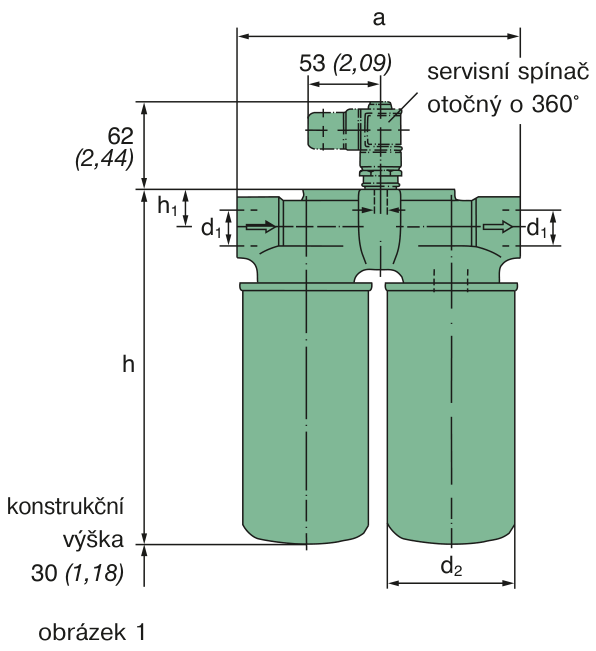

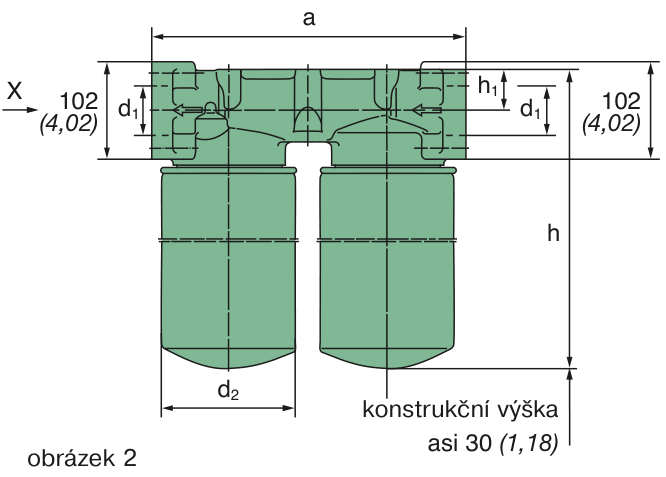

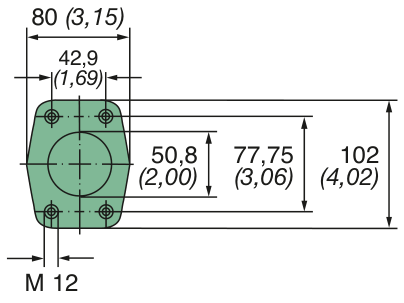

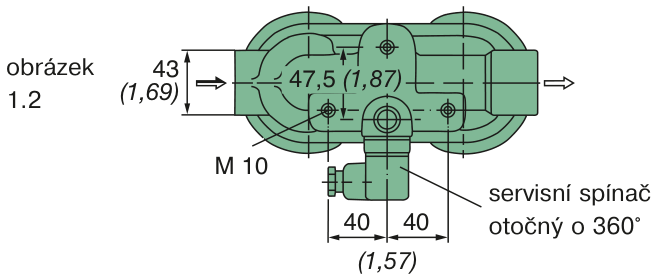

In line olejové filtry s dvojitou hlavou
Provozní tlak: 20/25 barů, do 360 l/min. – In line
| Objednací číslo | Obr. | MANN-FILTER | Rozměry v mm (rozměry v palcích) | Přípustný provozní tlak |
Servisní indikátor |
Přibližná hmotnost [kg] |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d11) | d2 | h | h1 | [barů] | [MPa] | |||||
| Jmenovitý průtok do 120 l/min (31,7 gpm) 2) | |||||||||||
| 67 512 62 156 | 1.1 | 2 x WD 962 | 200 (7,87) |
G 1” | 93 (3,66) |
277 (10,91) |
30 (1,18) |
25 | 2,5 | – | 3,0 |
| 67 512 62 166 | 1.2 | 2 x WD 962 | 200 (7,87) |
G 1” | 93 (3,66) |
277 (10,91) |
30 (1,18) |
25 | 2,5 | optický | 3,2 |
| 67 512 62 176 | 1.2 | 2 x WD 962 | 200 (7,87) |
G 1” | 93 (3,66) |
277 (10,91) |
30 (1,18) |
25 | 2,5 | elektrický | 3,2 |
| Jmenovitý průtok do 360 l/min (95,1 gpm) 2) | |||||||||||
| 67 730 62 296 | 2 | 2 x WD 13 145 | 320 (12,60) |
G 2” | 136 (5,35) |
402 (15,83) |
42 (1,65) |
20 | 2 | – | 6,8 |
| 67 730 62 266 | 2 | 2 x WD 13 145 | 320 (12,60) |
G 2” | 136 (5,35) |
402 (15,83) |
42 (1,65) |
20 | 2 | optický | 6,9 |
| 67 730 62 256 | 2 | 2 x WD 13 145 | 320 (12,60) |
G 2” | 136 (5,35) |
402 (15,83) |
42 (1,65) |
20 | 2 | elektrický | 6,9 |
1) Jiný závit na objednávku.
2) Hodnoty průtoku platí pro kapaliny o viskozitě 36 mm2/s při průtočných odporech podle diagramu na straně 24.
In line olejové filtry s trojitou hlavou
Provozní tlak: 20 barů, do 540 l/min. – In line
| Objednací číslo | Obr. | MANN-FILTER | Rozměry v mm (rozměry v palcích) | Přípustný provozní tlak |
Servisní indikátor |
Přibližná hmotnost [kg] |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d1 | d2 | h | h1 | [barů] | [MPa] | |||||
| Jmenovitý průtok do 540 l/min (142,7 gpm) 1) | |||||||||||
| 67 750 62 106 | 1 | 3 x WD 13 145 | 480 (18,90) |
SAE | 136 (5,35) |
424,5 (16,71) |
53,5 (2,11) |
20 | 2 | – | 10,1 |
| 67 750 62 116 | 1 | 3 x WD 13 145 | 480 (18,90) |
SAE | 136 (5,35) |
424,5 (16,71) |
53,5 (2,11) |
20 | 2 | optický | 10,2 |
| 67 750 62 126 | 1 | 3 x WD 13 145 | 480 (18,90) |
SAE | 136 (5,35) |
424,5 (16,71) |
53,5 (2,11) |
20 | 2 | elektrický | 10,2 |
1) Hodnoty průtoku platí pro kapaliny o viskozitě 36 mm2/s při průtočných odporech podle diagramu na straně 24.
In line olejové filtry s dvojitou hlavou
Provozní tlak: 10/25 barů, do 100 l/min. – In line přepínatelný
Přepínání umožňuje údržbu filtru bez přerušení provozu.

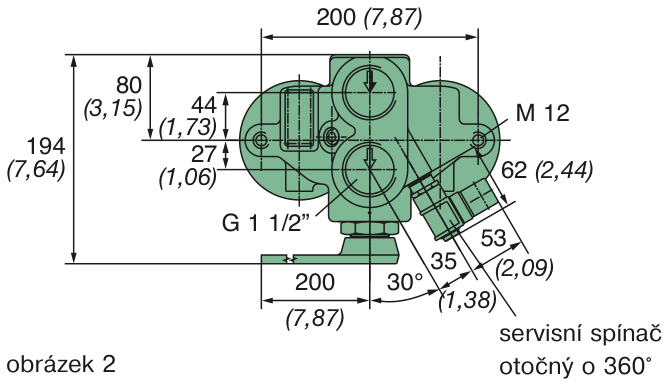

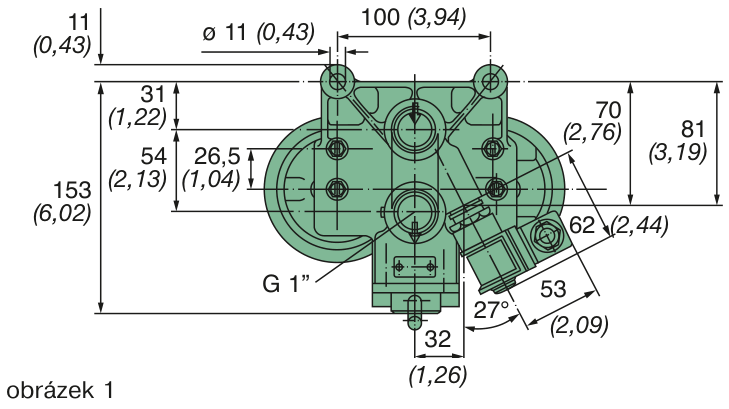

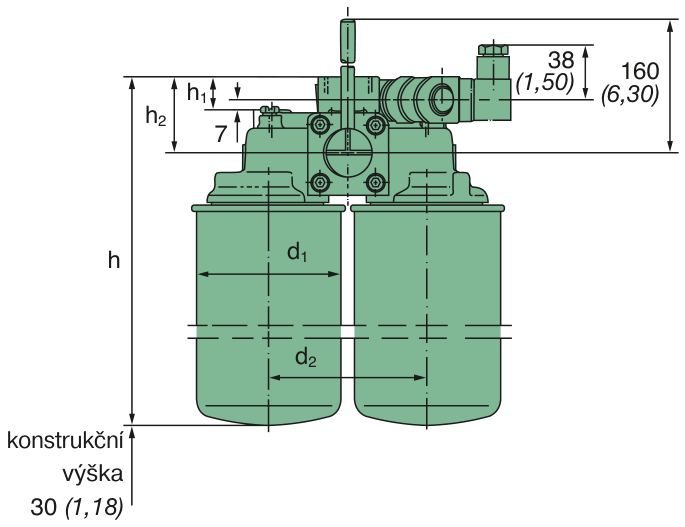

Charakteristiky

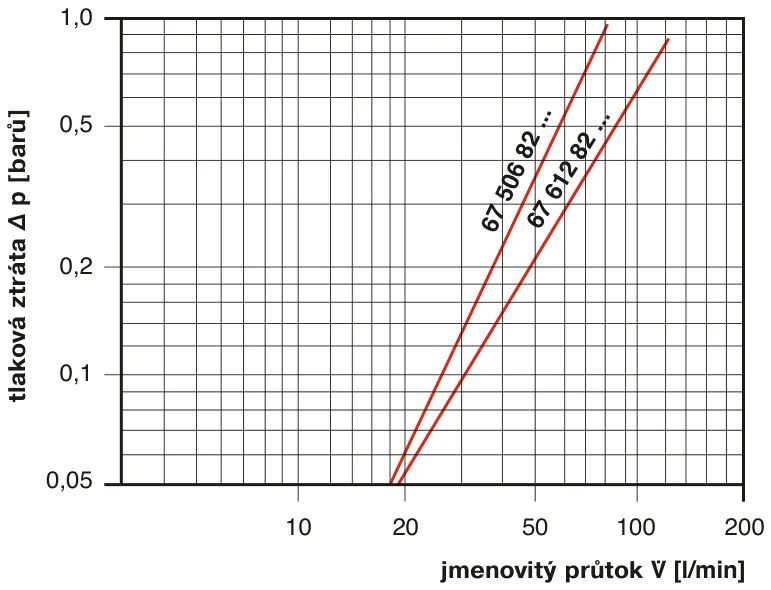

Průtočný odpor podle ISO 3968 při 36 mm2/s.
| Objednací číslo | Obr. | MANN-FILTER | Rozměry v mm (rozměry v palcích) d1 d2 h h1 h2 |
Přípustný provozní tlak |
Servisní indikátor |
Přibližná hmotnost [kg] |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| [barů] | [MPa] | ||||||||||
| Jmenovitý průtok do 80 l/min (21,14 gpm) 2) | |||||||||||
| 67 506 82 176 3) | 1 | 2 x WD | 93 962 (3,66) |
102 (4,02) |
294 (11,57) |
22 (0,87) |
50 (1,97) |
25 | 2,5 | – | 4,1 |
| 67 506 82 166 | 1 | 2 x WD | 93 962 (3,66) |
102 (4,02) |
294 (11,57) |
22 (0,87) |
50 (1,97) |
25 | 2,5 | optický | 4,2 |
| 67 506 82 136 | 1 | 2 x WD | 93 962 (3,66) |
102 (4,02) |
294 (11,57) |
22 (0,87) |
50 (1,97) |
25 | 2,5 | elektrický | 4,2 |
| Jmenovitý průtok do 100 l/min (31,7 gpm) 2) | |||||||||||
| 67 612 82 116 | 2 | 2 x W 11 | 108 102 1) (4,25) |
130 (5,12) |
373 (14,69) |
53 (2,09) |
71 (2,80) |
10 | 1 | – | 7,2 |
| 67 612 82 146 | 2 | 2 x W 11 | 108 102 1) (4,25) |
130 (5,12) |
373 (14,69) |
53 (2,09) |
71 (2,80) |
10 | 1 | elektrický | 7,3 |
1) Se zpětným ventilem.
2) Hodnoty průtoku platí pro kapaliny o viskozitě 36 mm2/s (cSt) při průtočných odporech 0,4 až 0,6 (40 až 60 kPa). Jmenovitý průtok je uveden pro každou polovinu filtru.
3) Přepínací páčka SW 24, objednací číslo 02 086 01 024.
In line olejové filtry s dvojitou hlavou
Provozní tlak: 20 barů, do 180 l/min. – In line přepínatelný

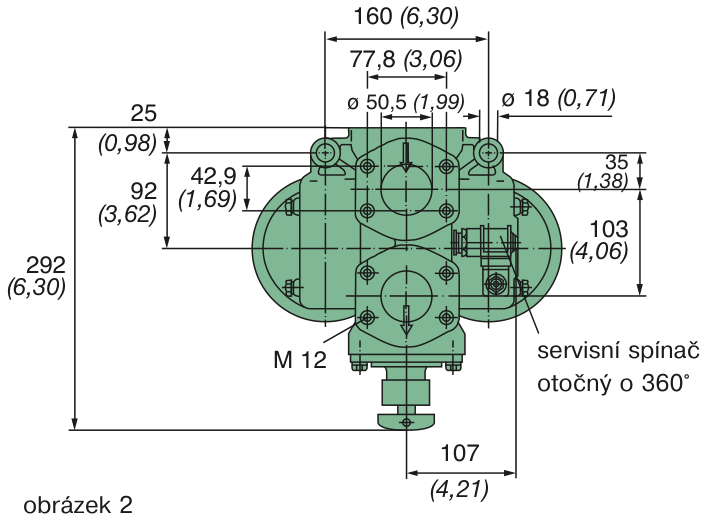

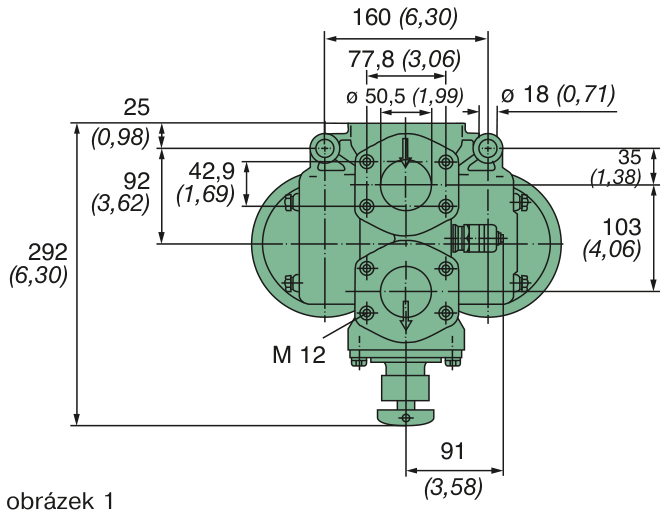

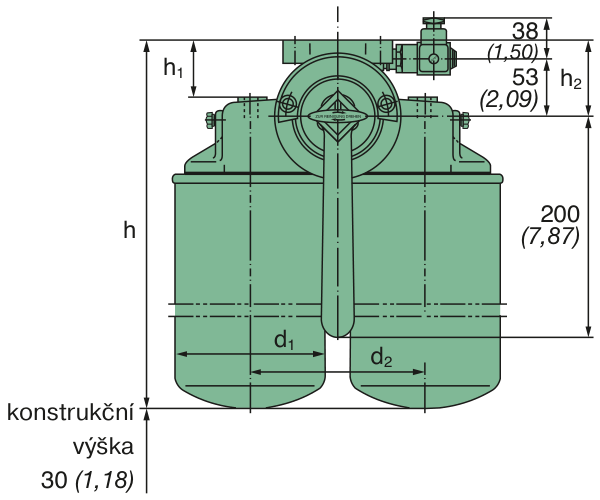

Charakteristiky

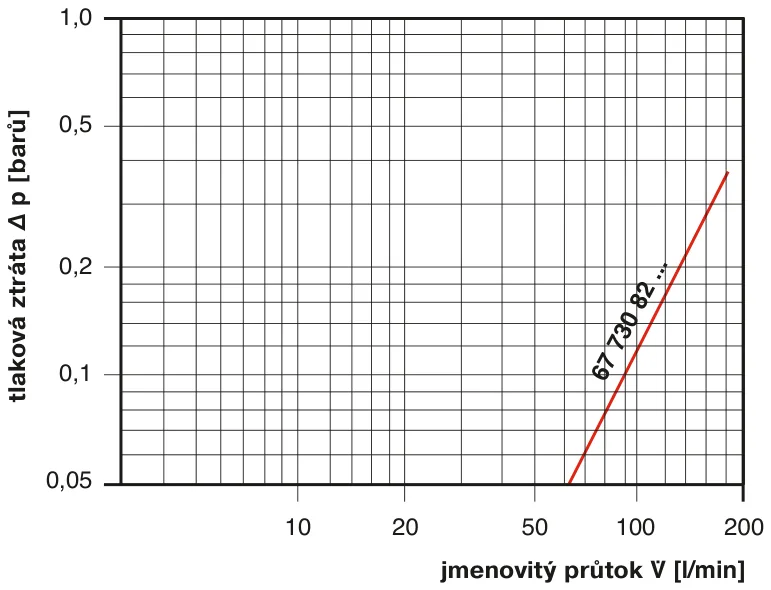

Průtočný odpor podle ISO 3968 při 36 mm2/s.
| Objednací číslo | Obr. | MANN-FILTER | Rozměry v mm (rozměry v palcích) d1 d2 h h1 h2 |
Přípustný provozní tlak |
Servisní indikátor |
Přibližná hmotnost [kg] |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| [barů] | [MPa] | ||||||||||
| Jmenovitý průtok do 180 l/min (47,6 gpm) 2) | |||||||||||
| 67 730 82 106 1) | 1 | 2 x WD 13 | 136 145 (5,35) |
160 (6,30) |
424 (16,69) |
52 (2,05) |
70 (2,76) |
20 | 2 | – | 9,7 |
| 67 730 82 126 1) | 1 | 2 x WD 13 | 136 145 (5,35) |
160 (6,30) |
424 (16,69) |
52 (2,05) |
70 (2,76) |
20 | 2 | optický | 9,8 |
| 67 730 82 116 1) | 2 | 2 x WD 13 | 136 145 (5,35) |
160 (6,30) |
424 (16,69) |
52 (2,05) |
70 (2,76) |
20 | 2 | elektrický | 9,8 |
1) Na přání se dodává: 1 příruba jako protikus (se šrouby a pérovými podložkami), objednací číslo 22 078 21 101.
2) Hodnoty průtoku platí pro kapaliny o viskozitě 36 mm2/s (cSt) při průtočných odporech 0,4 až 0,6 (40 až 60 kPa). Jmenovitý průtok je uveden pro každou polovinu filtru.

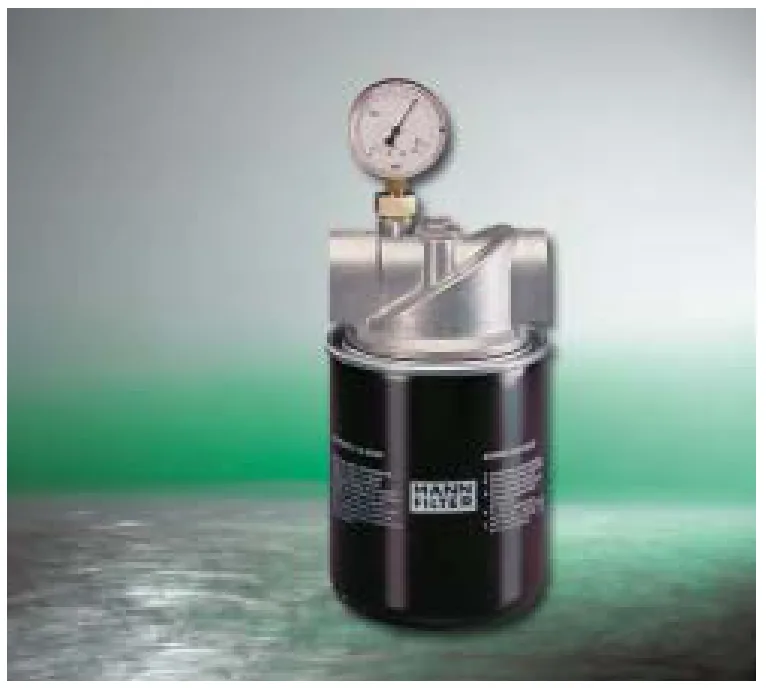

In line olejové filtry s jednoduchou hlavou v oblasti sání
Provozní tlak: -0,8 barů, do 85 l/min. – In line
Sací filtry se používají především v hydraulických systémech na straně sání dopravního čerpadla. Typickými oblastmi aplikace jsou zemědělské stroje s jejich rozsáhlou mobilní hydraulikou. Sací filtry jsou optimalizovány pro nepatrnou tlakovou ztrátu. Kontrola filtrů se provádí pomocí alternativně dodávaného podtlakového spínače MANN+HUMMEL nebo sledováním rozdílu tlaků.
Pokyny k instalaci:
- žádné zúžení průřezu sacího potrubí vůči přípojce na hlavici filtru,
- žádné další ztráty tlaku jako např. namontovaná zařízení a odbočky

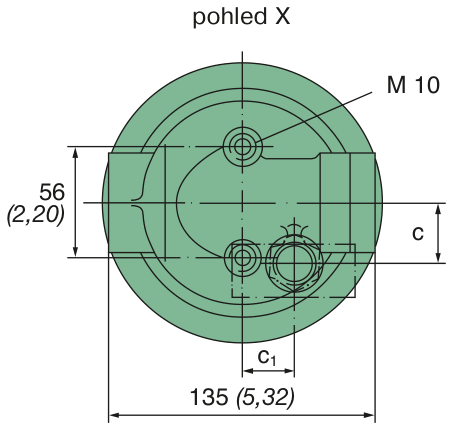

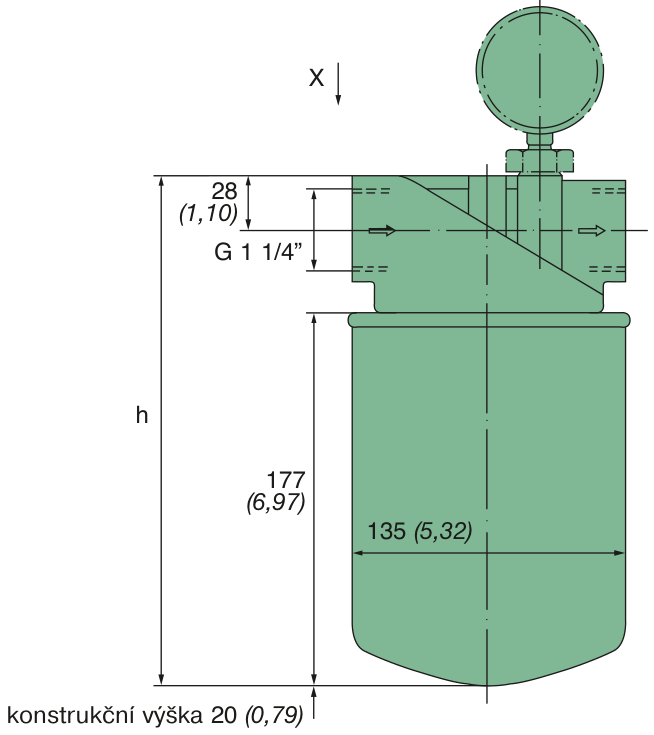

Charakteristiky

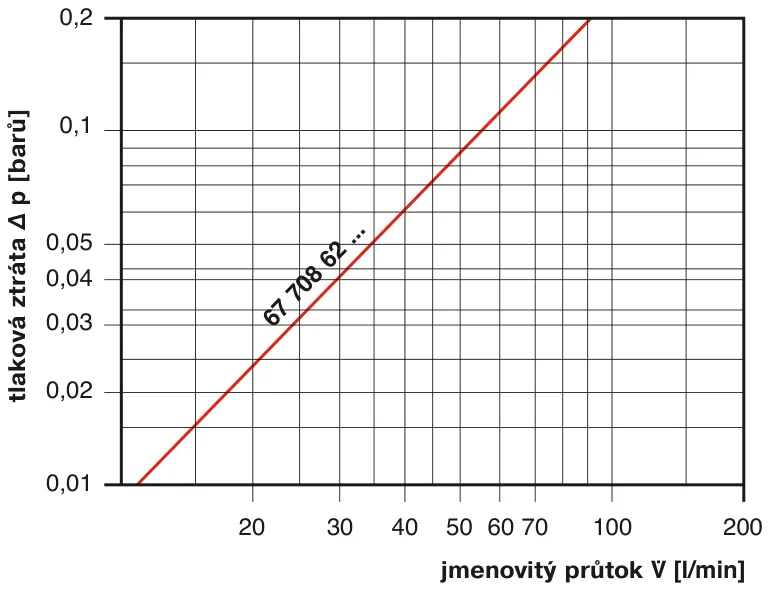

Průtočný odpor podle ISO 3968 při 36 mm2/s.
| Objednací číslo | MANN-FILTER | Rozměry v mm (rozměry v palcích) | Servisní indikátor |
||
|---|---|---|---|---|---|
| c | c1 | h | |||
| Jmenovitý průtok do 85 l/min (22,46 gpm) | |||||
| 67 708 62 276 | W 1374/4 1) | – | – | 246 (9,69) |
– |
| 67 708 62 286 | W 1374/4 1) | 30 (1,18) |
26 (1,02) |
336 (13,23) |
optický |
| 67 708 62 356 | W 1374/4 1) | 30 (1,18) |
26 (1,02) |
330 (12,99) |
elektrický |
| 67 708 62 100 | W 1374/6 1) | – | – | 246 (9,69) |
– |
| 67 708 62 110 | W 1374/6 1) | 30 (1,18) |
26 (1,02) |
336 (13,23) |
optický |
| 67 708 62 120 | W 1374/6 1) | 30 (1,18) |
26 (1,02) |
330 (12,99) |
elektrický |
1) Výměnný filtr s obtokovým ventilem, otvírací tlak 0,2 + 0,15 barů (20 + 15 kPa). Jiný závit na objednávku.
